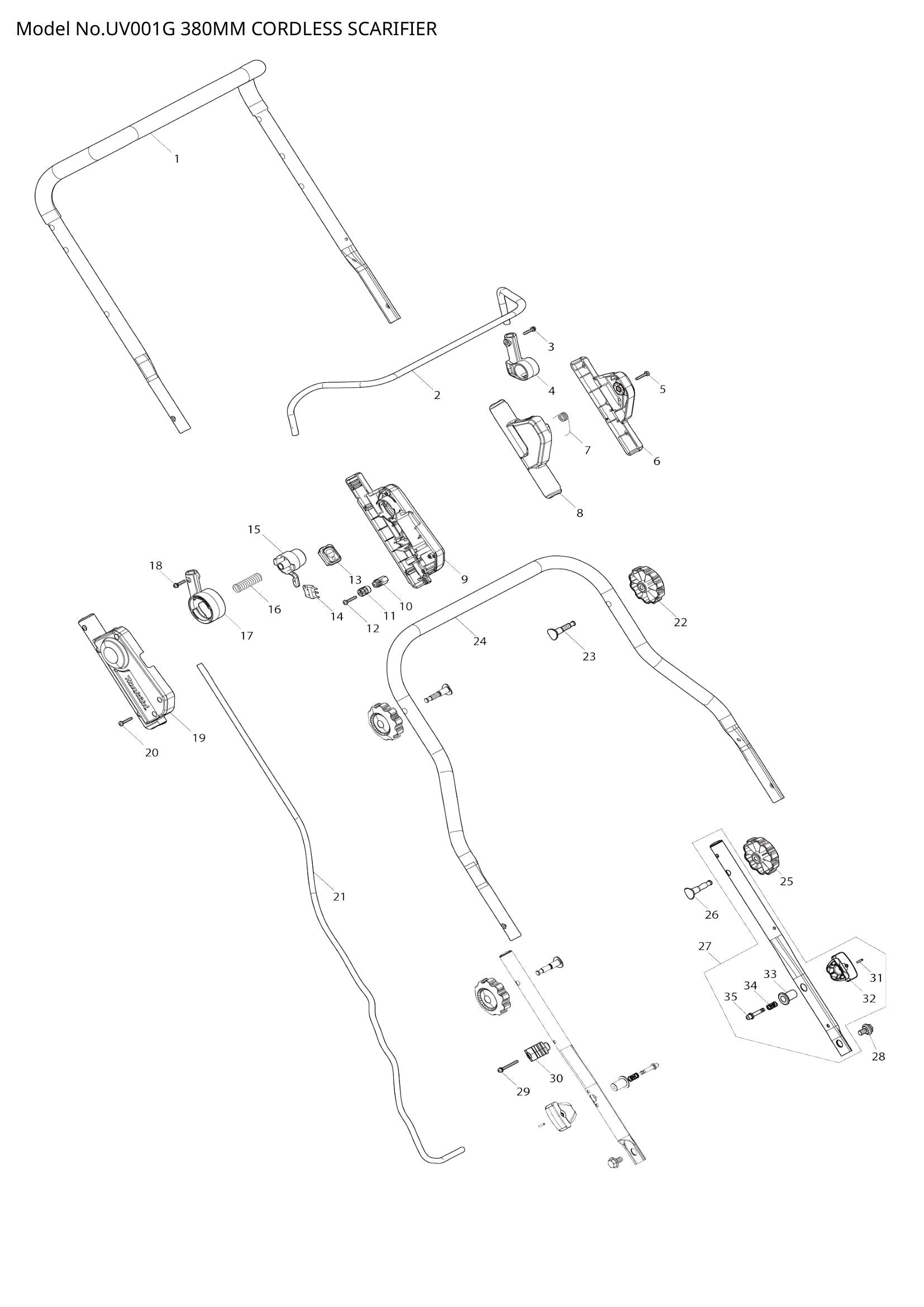

UV001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
UV001G exploded view

Explosionszeichnung – UV001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – OBERER GRIFF (SKU: 327871-3)
  • Position 002 – SCHALTHEBEL (SKU: 327424-8)
  • Position 003 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 004 – SCHALTHEBELHALTER L (SKU: 459863-5)
  • Position 005 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 006 – Hebelkastensatz (Artikelnummer: 183U21-4)
  • Position 007 – TORSIONSFEDER 12 (SKU: 232575-3)
  • Position 008 – Hebelkastensatz (Artikelnummer: 183U21-4)
  • Position 009 – SCHALTKASTENSATZ (SKU: 1830B2-6)
  • Position 010 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 011 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 012 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 013 – SCHALTKREIS KOMPLETT (SKU: 140X08-7)
  • Position 014 – SCHALTEREINHEIT (SKU: 632T11-3)
  • Position 015 – SPERRKNOPF (SKU: 459857-0)
  • Position 016 – DRUCKFEDER 15 (SKU: 231227-3)
  • Position 017 – SCHALTHEBELHALTERUNG R (SKU: 459856-2)
  • Position 018 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 019 – SCHALTKASTENSATZ (SKU: 1830B2-6)
  • Position 020 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 021 – NETZKABELEINHEIT (SKU: 699226-5)
  • Position 022 – Flügelmutter M8 (Artikelnummer: 265C06-5)
  • Position 023 – Flachkopfschraube M8X50 (SKU: 265C08-1)
  • Position 024 – GRIFF MITTE (SKU: 327C02-2)
  • Position 025 – Flügelmutter M8 (Artikelnummer: 265C06-5)
  • Position 026 – Flachkopfschraube M8X50 (SKU: 265C08-1)
  • Position 027 – UNTERE GRIFFBAUGRUPPE (SKU: 122E95-4)
  • Position 028 – SECHSKANTSCHRAUBE M8 (SKU: 265C07-3)
  • Position 029 – Flachkopfschraube M4x35 (Artikelnummer: 911163-6)
  • Position 030 – KLEMME (SKU: 413944-9)
  • Position 031 – Federstift 2,5-16 (Artikelnummer: 258004-8)
  • Position 032 – KNOPF (SKU: 413943-1)
  • Position 033 – Schlosshalter (Artikelnummer: 327877-1)
  • Position 034 – DRUCKFEDER 8 (SKU: 234121-8)
  • Position 035 – SPERRSTIFT (SKU: 327876-3)
  • Position 037 – BATTERIEABDECKUNGSBAUGRUPPE (SKU: 137022-8)
  • Position 039 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 040 – STANGE 6 (SKU: 327209-2)
  • Position 041 – HECKKLAPPE KOMPLETT (SKU: 141R98-7)
  • Position 042 – TORSIONSFEDER 8 (SKU: 232806-0)
  • Position 043 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 044 – STANGE 6 (SKU: 256A39-9)
  • Position 045 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 046 – DIAL 75 (SKU: 413R80-9)
  • Position 047 – SPERRKNOPF (SKU: 413R81-7)
  • Position 048 – DRUCKFEDER 5 (SKU: 234003-4)
  • Position 049 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 050 – Verriegelungshebel (SKU: 413B03-1)
  • Position 051 – DRUCKFEDER 7 (SKU: 231037-8)
  • Position 052 – LED-SCHALTUNG (SKU: 620M29-4)
  • Position 053 – Verkleidungsbaugruppe (SKU: 122E94-6)
  • Position 054 – ANZEIGEETIKETT (SKU: 8031N0-1)
  • Position 055 – HALTER (SKU: 413R72-8)
  • Position 056 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 057 – EINSTELLSCHRAUBE (SKU: 413R79-4)
  • Position 058 – DRUCKFEDER 23 (SKU: 232385-8)
  • Position 059 – Einstellschraubenhalter (Artikelnummer: 413R71-0)
  • Position 060 – + Linsenkopfschraube M5 (Artikelnummer: 251306-1)
  • Position 061 – WELLENHALTER (SKU: 312E25-5)
  • Position 062 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 063 – WELLE 12 (SKU: 327C01-4)
  • Position 064 – LAGERHALTER (SKU: 347B58-3)
  • Position 065 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
  • Position 066 – Klinge unter Halterung (SKU: 413R76-0)
  • Position 067 – SECHSKANTSCHRAUBE M6X20 (SKU: 921331-3)
  • Position 068 – Vertikutiermessersatz (Artikelnummer: 1913J5-0)
  • Position 069 – LEITUNGSFILTER (SKU: 688163-8)
  • Position 070 – MOTORGEHÄUSE (SKU: 459143-9)
  • Position 071 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 072 – FÜHRUNGSEINHEIT (SKU: 632R64-0)
  • Position 073 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 074 – STOPPER (SKU: 687B69-9)
  • Position 075 – STEUERUNG B (SKU: 620H75-7)
  • Position 076 – STATOR (SKU: 629C28-3)
  • Position 077 – LEITERPLATTE (SKU: 413R69-7)
  • Position 078 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 081 – KUGELLAGER 6201DDW (SKU: 210195-3)
  • Position 082 – + Linsenkopfschraube M5 (Artikelnummer: 251306-1)
  • Position 083 – Riemenscheibenhalter (SKU: 312E24-7)
  • Position 084 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 085 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 086 – RIEMENSCHEIBE 20 (SKU: 222204-6)
  • Position 087 – SECHSKANTMUTTER M8-13 (SKU: 252154-1)
  • Position 088 – WELLE 17 (SKU: 327B97-9)
  • Position 089 – KUGELLAGER 6003LLU (SKU: 210126-2)
  • Position 090 – RIEMENSCHEIBE 60 (SKU: 222205-4)
  • Position 091 – SECHSKANTMUTTER M10 (Artikelnummer: 931503-2)
  • Position 092 – EXZENTRISCHEIBE (SKU: 313474-9)
  • Position 093 – KUGELLAGER 608DDW (SKU: 210044-4)
  • Position 094 – Riemenscheibe 30 (Artikelnummer: 347B45-2)
  • Position 095 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 096 – Synchronriemen 15-525 (Artikelnummer: 225108-1)
  • Position 097 – LAGERABDECKUNG (SKU: 413R75-2)
  • Position 098 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 099 – Grasfangkorb (Artikelnummer: 162C50-2)
  • Position 100 – Halterung für Grasfangkorb (Artikelnummer: 162C49-7)
  • Position 101 – SECHSKANTSCHRAUBE MIT FLANSCHKOPF M8X12 (SKU: 265324-3)
  • Position 102 – REIFEN 180 KOMPLETT (SKU: 141E34-5)
  • Position 103 – KUGELLAGER 6001DDW (SKU: 210216-1)
  • Position 104 – HINTERE WELLE (SKU: 327B98-7)
  • Position 105 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 106 – HINTERER WELLENHALTER (SKU: 313475-7)
  • Position 107 – SECHSKANTSCHRAUBE MIT FLANSCHKOPF M8X12 (SKU: 265324-3)
  • Position 108 – REIFEN 180 KOMPLETT (SKU: 141E34-5)
  • Position 109 – KUGELLAGER 6001DDW (SKU: 210216-1)
  • Position 110 – VORDERE WELLE (SKU: 162C48-9)
  • Position 111 – PLATTE (SKU: 347869-4)
  • Position 112 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 113 – UNTER DER ABDECKUNG (SKU: 413R70-2)
  • Position 114 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 115 – SCHWAMM (SKU: 422A35-1)
  • Position 116 – KLEMMENGEHÄUSESATZ (SKU: 183X12-3)
  • Position 117 – TERMINALEINHEIT (SKU: 632T08-2)
  • Position 118 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
  • Position 119 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 120 – KLEMMENGEHÄUSESATZ (SKU: 183X12-3)
  • Position 121 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 122 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 123 – Zugentlastung (SKU: 687123-7)
  • Position 124 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 125 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 126 – PLATTE (SKU: 347B46-0)
  • Position 127 – HS-Schraube M8x12 mit WR (Artikelnummer: 922413-4)
  • Position 128 – HS-Schraube M8x25 mit WR (Artikelnummer: 922443-5)
  • Position 129 – GRIFFHALTERUNG (SKU: 347B42-8)
  • Position 130 – DECK (SKU: 413R65-5)
  • Position 131 – GRIFFHALTERUNG R (SKU: 347B41-0)
  • Position 132 – HS-Schraube M8x12 mit WR (Artikelnummer: 922413-4)
  • Position 133 – HS-Schraube M8x25 mit WR (Artikelnummer: 922443-5)
  • Position 134 – CONTROLLER ASS'Y (SKU: 539269-4)
  • Position 135 – UV001G NAMENSSCHILD (SKU: 8141G7-3)
  • Position 136 – UV001G SERIENNR.-ETIKETT (SKU: 8141G9-9)
