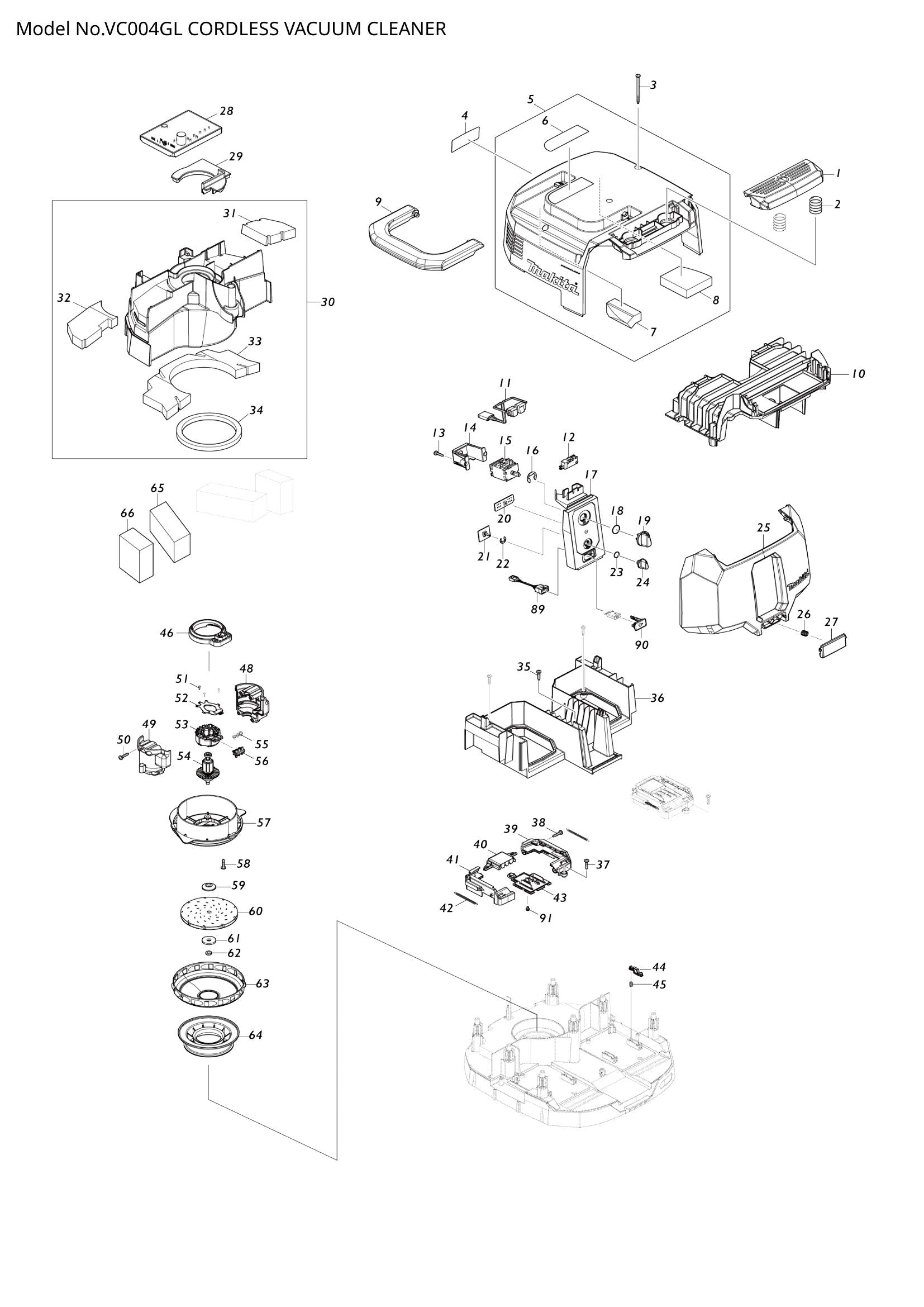

VC004GL exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
VC004GL exploded view

Explosionszeichnung – VC004GL

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – SCHALTERKNOPF (SKU: 413B26-9)
  • Position 002 – DRUCKFEDER 20 (SKU: 234273-5)
  • Position 003 – Blechschraube 4x65 (Artikelnummer: 266340-8)
  • Position 004 – VC004GL NAMENSSCHILD (SKU: 8112M5-6)
  • Position 005 – Verkleidung komplett (SKU: 141F80-4)
  • Position 006 – WARNHINWEIS-ETIKETT (SKU: 813A18-6)
  • Position 007 – OBERER DÄMPFER A (SKU: 422796-7)
  • Position 008 – OBERER DÄMPFER B (SKU: 422797-5)
  • Position 009 – GRIFF (SKU: 413B27-7)
  • Position 010 – OBERES GEHÄUSE (SKU: 413B33-2)
  • Position 011 – FÜHRUNGSEINHEIT (SKU: 638A19-1)
  • Position 012 – SCHALTER D2VW-01-3HS (SKU: 651910-0)
  • Position 013 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 014 – SCHALTERHALTER (SKU: 451343-7)
  • Position 015 – SCHALTER 1703.4803 (SKU: 650014-5)
  • Position 016 – ANSCHLAGRING E-12 (SKU: 961062-2)
  • Position 017 – SCHALTERBASIS KOMPLETT (SKU: 141F76-5)
  • Position 018 – O-RING 14 (SKU: 213176-6)
  • Position 019 – SCHALTHEBEL (SKU: 455733-6)
  • Position 020 – Anzeigeschaltung (SKU: 620F40-4)
  • Position 021 – SUB-CONTROLLER (SKU: 620D39-7)
  • Position 022 – ANSCHLAGRING E-7 (SKU: 961013-5)
  • Position 023 – O-RING 9 (SKU: 213054-0)
  • Position 024 – SCHALTER (SKU: 451344-5)
  • Position 025 – BATTERIEABDECKUNG (SKU: 413B29-3)
  • Position 026 – DRUCKFEDER 7 (SKU: 231456-8)
  • Position 027 – BATTERIEABDECKUNGSHAKEN (SKU: 413B30-8)
  • Position 028 – CONTROLLER (SKU: 620F38-1)
  • Position 029 – Gummikappe (SKU: 422795-9)
  • Position 030 – SEPARATOR KOMPLETT (SKU: 141F84-6)
  • Position 031 – BANDDUMPER E (SKU: 422802-8)
  • Position 032 – BANDDUMPER D (SKU: 422801-0)
  • Position 033 – BANDDUMPER B (SKU: 422799-1)
  • Position 034 – DICHTUNG A (SKU: 422804-4)
  • Position 035 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 036 – UNTERES GEHÄUSE (SKU: 413B31-6)
  • Position 037 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 038 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 039 – Klemmengehäusesatz (Artikelnummer: 183U06-0)
  • Position 040 – KLEMMENABDECKUNG (SKU: 413B40-5)
  • Position 041 – Klemmengehäusesatz (Artikelnummer: 183U06-0)
  • Position 042 – Zugfeder 4 (Artikelnummer: 232722-6)
  • Position 043 – TERMINALEINHEIT (SKU: 632T08-2)
  • Position 044 – Verriegelungshebel (SKU: 413B41-3)
  • Position 045 – DRUCKFEDER 2 (SKU: 232472-3)
  • Position 046 – GUMMIRING (SKU: 422794-1)
  • Position 048 – MOTORGEHÄUSESATZ (SKU: 183U05-2)
  • Position 049 – MOTORGEHÄUSESATZ (SKU: 183U05-2)
  • Position 050 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 051 – Blechschraube PT 2X6 (SKU: 266490-9)
  • Position 052 – CONTROLLER B (SKU: 620F39-9)
  • Position 053 – STATOR (SKU: 629A83-3)
  • Position 054 – ROTOR (SKU: 619704-9)
  • Position 055 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 056 – FÜHRUNGSEINHEIT (SKU: 632S88-2)
  • Position 057 – FAN-BASIS (SKU: 413B45-5)
  • Position 058 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 059 – FLANSCH (SKU: 313062-2)
  • Position 060 – FAN 104 (SKU: 240178-9)
  • Position 061 – Unterlegscheibe 8 (Artikelnummer: 253752-4)
  • Position 062 – SECHSKANTMUTTER M6 (SKU: 252268-6)
  • Position 063 – Lüfterabdeckung (SKU: 347171-5)
  • Position 064 – Stützring (Artikelnummer: 422793-3)
  • Position 065 – HINTERER BLOCKFILTER A (SKU: 422803-6)
  • Position 066 – HINTERER BLOCKFILTER B (SKU: 422819-1)
  • Position 067 – TANKABDECKUNG KOMPLETT (SKU: 141F83-8)
  • Position 068 – XGT-LOGO-ETIKETT (SKU: 8030S0-0)
  • Position 069 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 070 – HAKEN KOMPLETT (SKU: 162A10-2)
  • Position 071 – DICHTRING (SKU: 422805-2)
  • Position 072 – UNTERE TANKABDECKUNG (SKU: 413B22-7)
  • Position 073 – Blechschraube 4x25 (Artikelnummer: 266374-1)
  • Position 074 – PULVERFILTER H SET (SKU: 191V70-3)
  • Position 075 – DÄMPFERSATZ (SKU: 191V68-0)
  • Position 077 – VORFILTERSATZ (SKU: 191V69-8)
  • Position 078 – Blechschraube 4x25 (Artikelnummer: 266374-1)
  • Position 079 – HALTERPLATTE (SKU: 457853-2)
  • Position 080 – HALTER (SKU: 457852-4)
  • Position 081 – Schnurdichtung (Artikelnummer: 421468-1)
  • Position 082 – TANK (SKU: 457855-8)
  • Position 083 – O-RING 56 (SKU: 213655-4)
  • Position 084 – EINLASS (SKU: 457851-6)
  • Position 085 – STOSSFÄNGER (SKU: 422176-7)
  • Position 086 – CASTER 50 (SKU: 168535-8)
  • Position 087 – CASTER 50 (SKU: 168434-4)
  • Position 088 – ERDLINIE 120 (SKU: 649150-2)
  • Position 089 – ANSCHLUSSEINHEIT (SKU: 632L47-4)
  • Position 090 – KAPPE KOMPLETT (SKU: 140G18-2)
  • Position 091 – Flachkopfschraube M3x6 (Artikelnummer: 652031-1)
