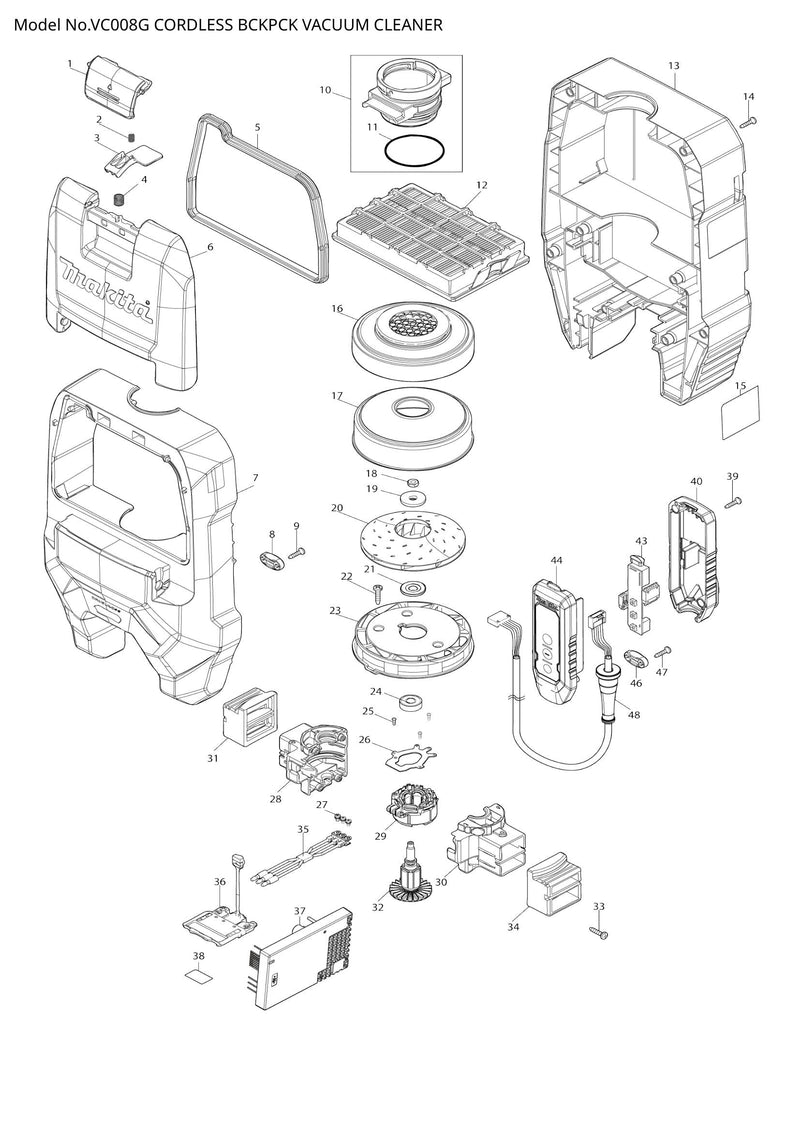

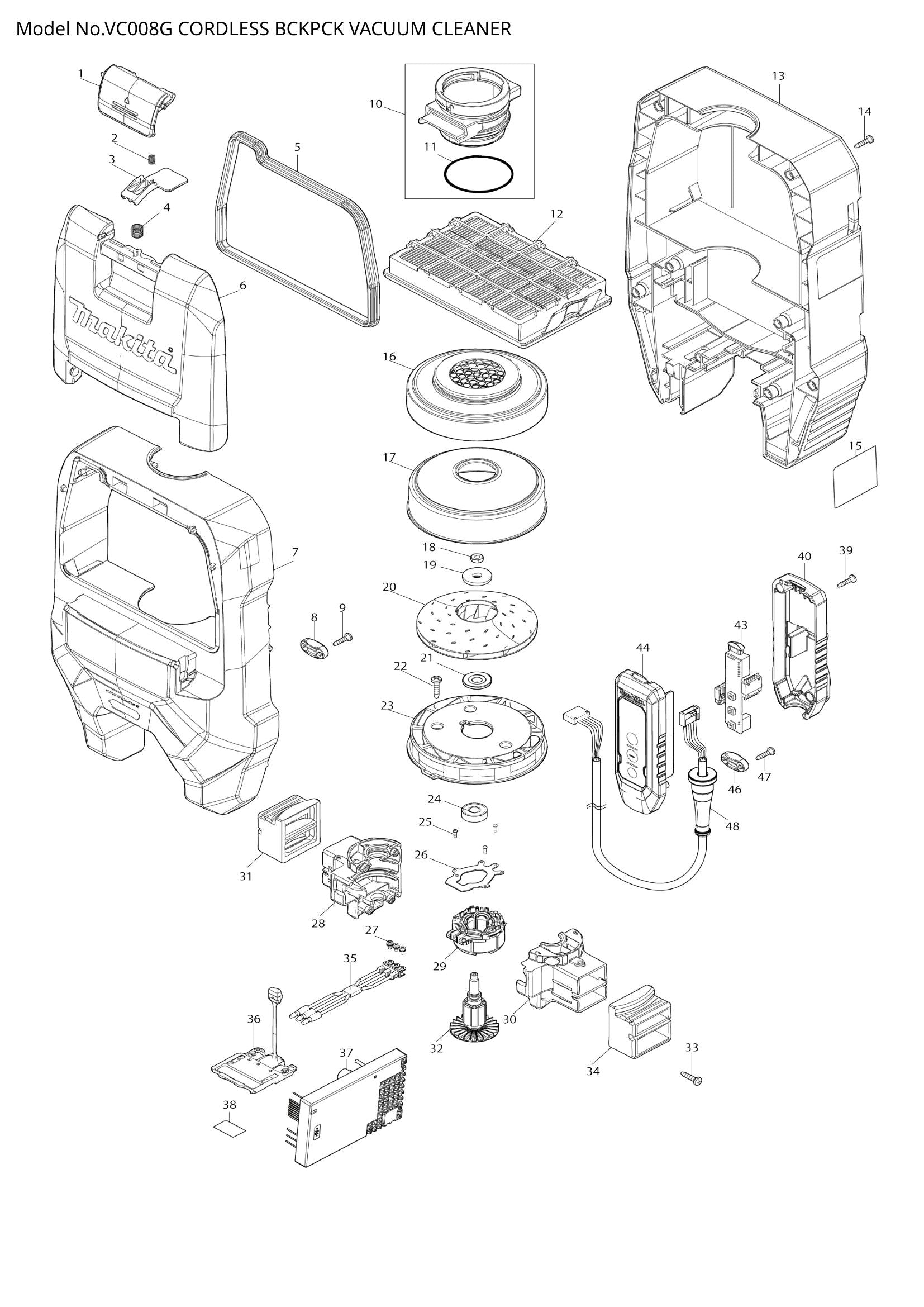

Explosionszeichnung – VC008G

Name: Explosionszeichnung – VC008G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – HAKEN (SKU: 413E52-6)
Position 002 – DRUCKFEDER 5 (SKU: 232389-0)
Position 003 – ANSCHLAGPLATTE (SKU: 459912-8)
Position 004 – DRUCKFEDER 8 (SKU: 234391-9)
Position 005 – DICHTUNG (SKU: 422850-7)
Position 006 – Staubbehälterabdeckung (SKU: 413E51-8)
Position 007 – OBERE GEHÄUSEBAUGRUPPE (SKU: 136647-5)
Position 008 – Zugentlastung (Artikelnummer: 687124-5)
Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 010 – EINLASSBAUGRUPPE (SKU: 135771-1)
Position 011 – O-RING 56 (SKU: 213655-4)
Position 012 – HAUPTFILTER H SET (SKU: 191Y27-2)
Position 013 – UNTERES GEHÄUSE KOMPLETT (SKU: 141H47-4)
Position 014 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 015 – VC008G TYPENSCHILD (SKU: 8116N6-5)
Position 016 – Stützring (Artikelnummer: 422851-5)
Position 017 – Lüfterabdeckung (SKU: 347965-8)
Position 018 – SECHSKANTMUTTER M6 (SKU: 252268-6)
Position 019 – Unterlegscheibe 8 (Artikelnummer: 253752-4)
Position 020 – FAN 104 (SKU: 240178-9)
Position 021 – FLANSCH (SKU: 313062-2)
Position 022 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 023 – FAN BASE (SKU: 413E42-9)
Position 024 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 025 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 026 – CONTROLLER B (SKU: 620H32-5)
Position 027 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 028 – MOTORGEHÄUSESATZ (SKU: 183V01-6)
Position 029 – STATOR (SKU: 629B16-4)
Position 030 – MOTORGEHÄUSESATZ (SKU: 183V01-6)
Position 031 – UNTERSTÜTZUNG A (SKU: 422856-5)
Position 032 – ROTOR (SKU: 619746-3)
Position 033 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 034 – UNTERSTÜTZUNG A (SKU: 422856-5)
Position 035 – FÜHRUNGSEINHEIT (SKU: 638A29-8)
Position 036 – TERMINALEINHEIT (SKU: 632P49-4)
Position 037 – CONTROLLER (SKU: 620H30-9)
Position 038 – VC008G SERIENNR.-ETIKETT (SKU: 8116P4-3)
Position 039 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 040 – SCHALTERGEHÄUSESATZ (SKU: 183V66-8)
Position 043 – SCHALTKREIS (SKU: 620H33-3)
Position 044 – SCHALTERGEHÄUSESATZ (SKU: 183V66-8)
Position 046 – Zugentlastung (Artikelnummer: 687124-5)
Position 047 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 048 – NETZKABELEINHEIT (SKU: 699193-4)
Position 049 – + Senkkopfschraube M5 (Artikelnummer: 265008-3)
Position 050 – KABELBAUM (SKU: 162B36-0)

Explosionszeichnung – VC008G
