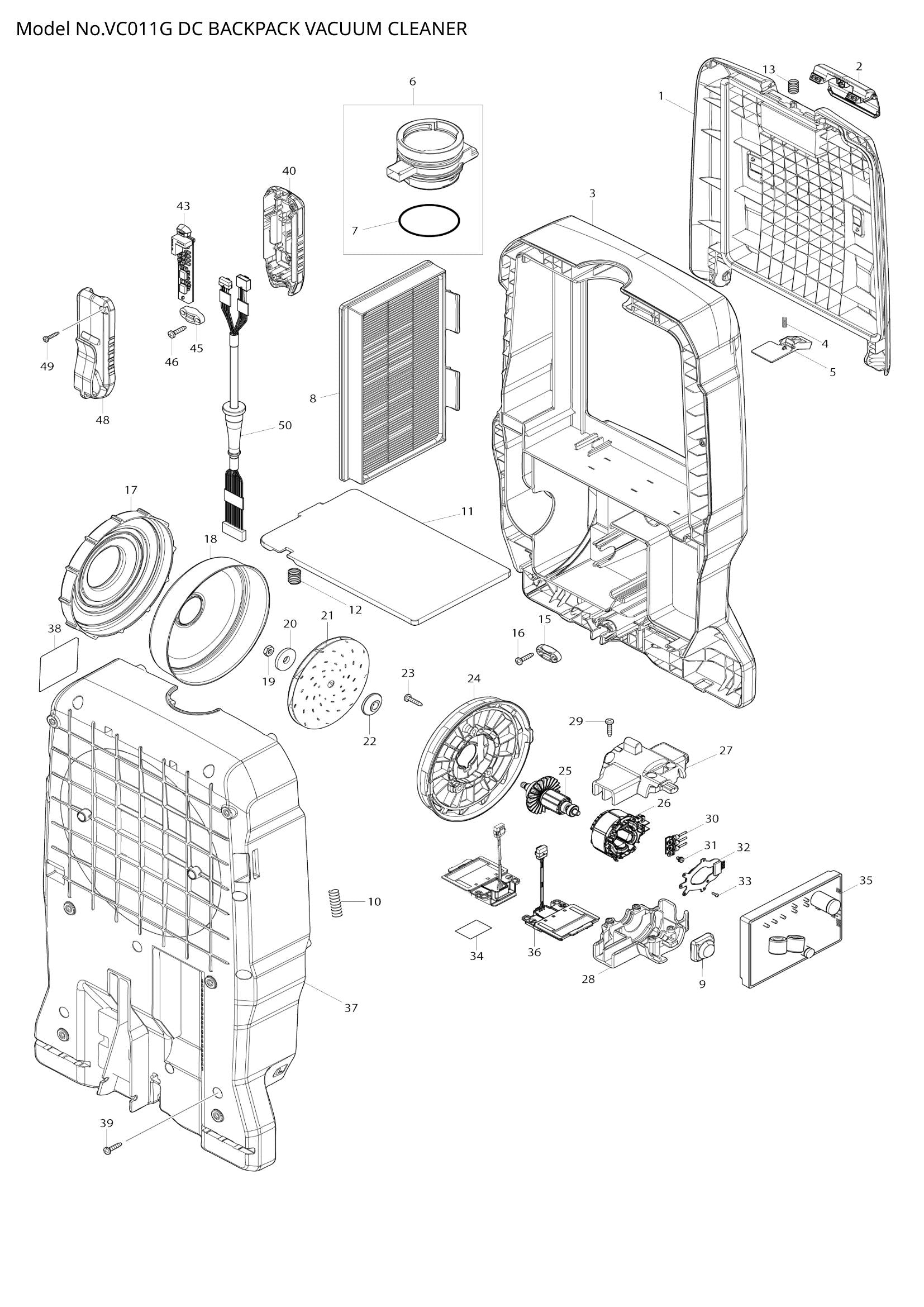

Explosionszeichnung – VC011G

Name: Explosionszeichnung – VC011G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – Staubbehälterabdeckung komplett (SKU: 141S81-0)
Position 002 – HAKEN (SKU: 413E52-6)
Position 003 – OBERE GEHÄUSEBAUGRUPPE (SKU: 137050-3)
Position 004 – DRUCKFEDER 5 (SKU: 232389-0)
Position 005 – ANSCHLAGPLATTE (SKU: 459912-8)
Position 006 – EINLASSBAUGRUPPE (SKU: 135771-1)
Position 007 – O-RING 56 (SKU: 213655-4)
Position 008 – HAUPTFILTER H SET (SKU: 191D12-9)
Position 009 – UNTERSTÜTZUNG A (SKU: 422A84-8)
Position 010 – DRUCKFEDER 9 (SKU: 231297-2)
Position 011 – PLATTE (SKU: 459913-6)
Position 012 – DRUCKFEDER 12 (SKU: 234141-2)
Position 013 – DRUCKFEDER 8 (SKU: 234391-9)
Position 015 – Zugentlastung (Artikelnummer: 687124-5)
Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 017 – Stützring (Artikelnummer: 422A83-0)
Position 018 – Lüfterabdeckung (SKU: 347B87-6)
Position 019 – SECHSKANTMUTTER M6 (SKU: 252268-6)
Position 020 – Unterlegscheibe 8 (Artikelnummer: 253752-4)
Position 021 – FAN 104 (SKU: 240178-9)
Position 022 – FLANSCH (SKU: 313062-2)
Position 023 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 024 – FAN BASE (SKU: 413U78-4)
Position 025 – ROTOR (SKU: 619835-4)
Position 026 – STATOR (SKU: 629C56-8)
Position 027 – MOTORGEHÄUSESATZ (SKU: 1830C1-5)
Position 028 – MOTORGEHÄUSESATZ (SKU: 1830C1-5)
Position 029 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 030 – FÜHRUNGSEINHEIT (SKU: 638A29-8)
Position 031 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
Position 032 – STEUERUNG B (SKU: 620F39-9)
Position 033 – Blechschraube PT 2X6 (SKU: 266490-9)
Position 034 – VC011G SERIENNR.-ETIKETT (SKU: 8142Y9-1)
Position 035 – CONTROLLER (SKU: 620M49-8)
Position 036 – TERMINALEINHEIT (SKU: 632P49-4)
Position 037 – UNTERE GEHÄUSEBAUGRUPPE (SKU: 137051-1)
Position 038 – VC011G TYPENSCHILD (SKU: 8142Y7-5)
Position 039 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 040 – SCHALTERGEHÄUSESATZ (SKU: 1830D0-4)
Position 043 – SCHALTKREIS (SKU: 620M47-2)
Position 045 – Zugentlastung (Artikelnummer: 687124-5)
Position 046 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 048 – SCHALTERGEHÄUSESATZ (SKU: 1830D0-4)
Position 049 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 050 – NETZKABELEINHEIT (SKU: 699235-4)
Position 051 – KABELBAUM (SKU: 162C94-2)
Position 052 – + Senkkopfschraube M5 (Artikelnummer: 265008-3)

Explosionszeichnung – VC011G
