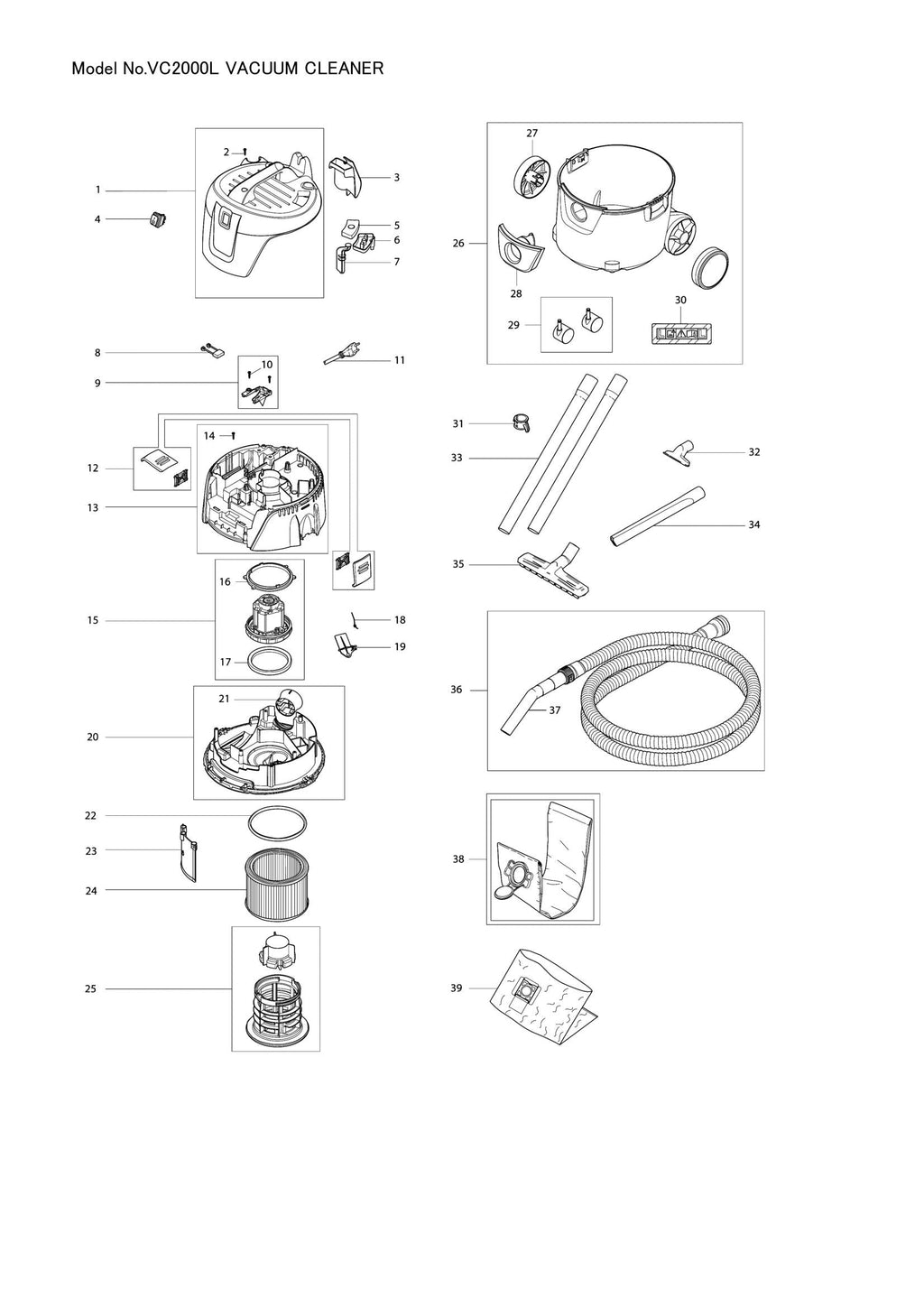

VC2000L exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
VC2000L exploded view

Explosionszeichnung – VC2000L

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – ABDECKUNG (SKU: W107419618)
  • Position 003 – SCHLAUCH- UND KABELHAKEN (SKU: W107409981)
  • Position 004 – SWITCH OI (SKU: W107404540)
  • Position 005 – Entstaubungsknopf (SKU: W107409183)
  • Position 006 – P&C-Ablaufgehäuse (SKU: W107409127)
  • Position 007 – Ablassstange (SKU: W107409128)
  • Position 009 – KABELAUSGANG (SKU: W107409125)
  • Position 011 – NETZKABEL CEE 7/7 (SKU: W302002394)
  • Position 012 – KIT VERRIEGELUNGSKLEMME (SKU: W107409130)
  • Position 013 – KLEMMPLATTE (SKU: W107409132)
  • Position 015 – MOTOR 220-240 V 1000 W (SKU: W107409160)
  • Position 016 – OBERE MOTORDICHTUNG (SKU: W107409163)
  • Position 017 – UNTERE MOTORDICHTUNG (SKU: W107409164)
  • Position 018 – TORSIONSFEDER (SKU: W909100083)
  • Position 019 – ENTSTAUBUNGSKLAPPE (SKU: W107409129)
  • Position 021 – LUFTAUSLASS (SKU: W107409167)
  • Position 022 – DICHTUNGSFILTER (SKU: W107409165)
  • Position 023 – ABLENKSCHILD (SKU: W107409159)
  • Position 024 – FILTERELEMENT (SKU: P-70219)
  • Position 026 – MAKITA-BEHÄLTER 20L (SKU: W107419619)
  • Position 027 – RAD D130 (SKU: W107409170)
  • Position 028 – EINLASSARMATUR >VC2512L< (SKU: W107409169)
  • Position 029 – Lenkrollen-Set 50 mm (Artikelnummer: W140642250)
  • Position 030 – ETIKETT >STAUBKLASSE L< (Artikelnummer: W302004200)
  • Position 031 – ROHRHALTER-KIT (SKU: W107409979)
  • Position 034 – Fugendüse (Artikelnummer: W000029541)
  • Position 035 – BODENDÜSE 36X260MM (SKU: W107402706)
  • Position 038 – FILTERBEUTEL (SKU: P-72899)
  • Position 039 – Entsorgungsbeutel (Artikelnummer: P-70297)
