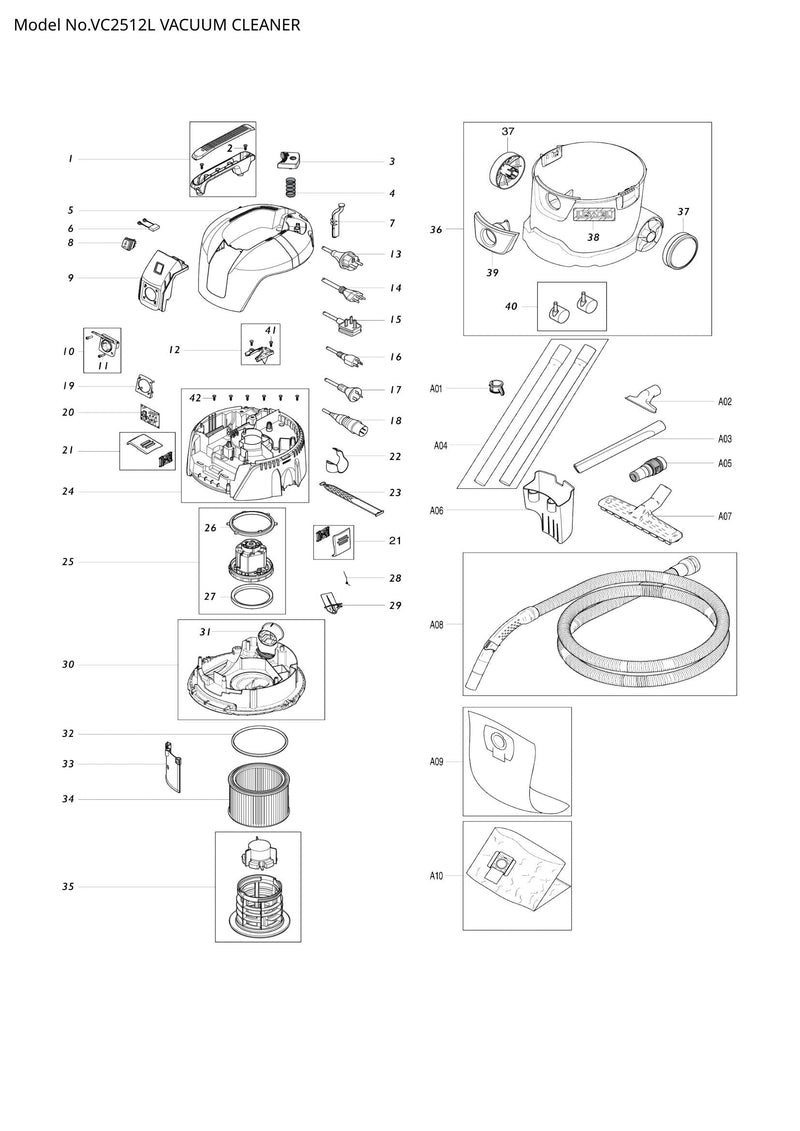

VC2512L exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
VC2512L exploded view

Explosionszeichnung – VC2512L

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 003 – STAUBKNOPF SCHWARZ (SKU: W107409153)
  • Position 004 – FEDER FÜR ENTSTAUBUNGSKNOPF (SKU: W107411345)
  • Position 005 – COVER >MAKITA< (SKU: W107411996)
  • Position 006 – KONDENSATOR 0,1 MIKROFARAD (SKU: W107404542)
  • Position 008 – SCHALTER I-0-WERKZEUG (SKU: W107409135)
  • Position 009 – SCHNITTSTELLE >MAKITA< (SKU: W107411997)
  • Position 010 – STECKDOSE *EU* - CEE7/4 (SKU: W302004034)
  • Position 011 – SCHRAUBE 3,5X18 TX10 (Artikelnummer: W302004032)
  • Position 012 – KABELAUSGANG (SKU: W107409125)
  • Position 013 – NETZKABEL *EU* - CEE7/7 (SKU: W107402641)
  • Position 019 – Befestigungsplatte für Steckdose (Artikelnummer: W302002052)
  • Position 020 – ELEKTRONISCH 220–240 V (SKU: W107409188)
  • Position 021 – KIT VERRIEGELUNGSKLEMME (SKU: W107409130)
  • Position 022 – SCHLAUCHSCHELLE (SKU: W107402799)
  • Position 023 – GUMMIARMBAND (SKU: W107409131)
  • Position 024 – KLEMMPLATTE (SKU: W107409132)
  • Position 025 – MOTOR 220-240 V 1000 W (SKU: W107409160)
  • Position 026 – OBERE MOTORDICHTUNG (SKU: W107409163)
  • Position 027 – UNTERE MOTORDICHTUNG (SKU: W107409164)
  • Position 028 – TORSIONSFEDER (SKU: W909100083)
  • Position 029 – ENTSTAUBUNGSKLAPPE (SKU: W107409129)
  • Position 030 – Grundplatte mit Luftauslass (Artikelnummer: W107409166)
  • Position 031 – LUFTAUSLASS (SKU: W107409167)
  • Position 032 – DICHTUNGSFILTER (SKU: W107409165)
  • Position 033 – ABLENKSCHILD (SKU: W107409159)
  • Position 034 – FILTERELEMENT (SKU: P-70219)
  • Position 036 – BEHÄLTER 25L >MAKITA VC251 (SKU: W107412001)
  • Position 037 – RAD D130 (SKU: W107409170)
  • Position 038 – ETIKETT >STAUBKLASSE L< (Artikelnummer: W302004200)
  • Position 039 – EINLASSARMATUR >VC2512L< (SKU: W107409169)
  • Position 040 – Lenkrollen-Set 50 mm (Artikelnummer: W140642250)
