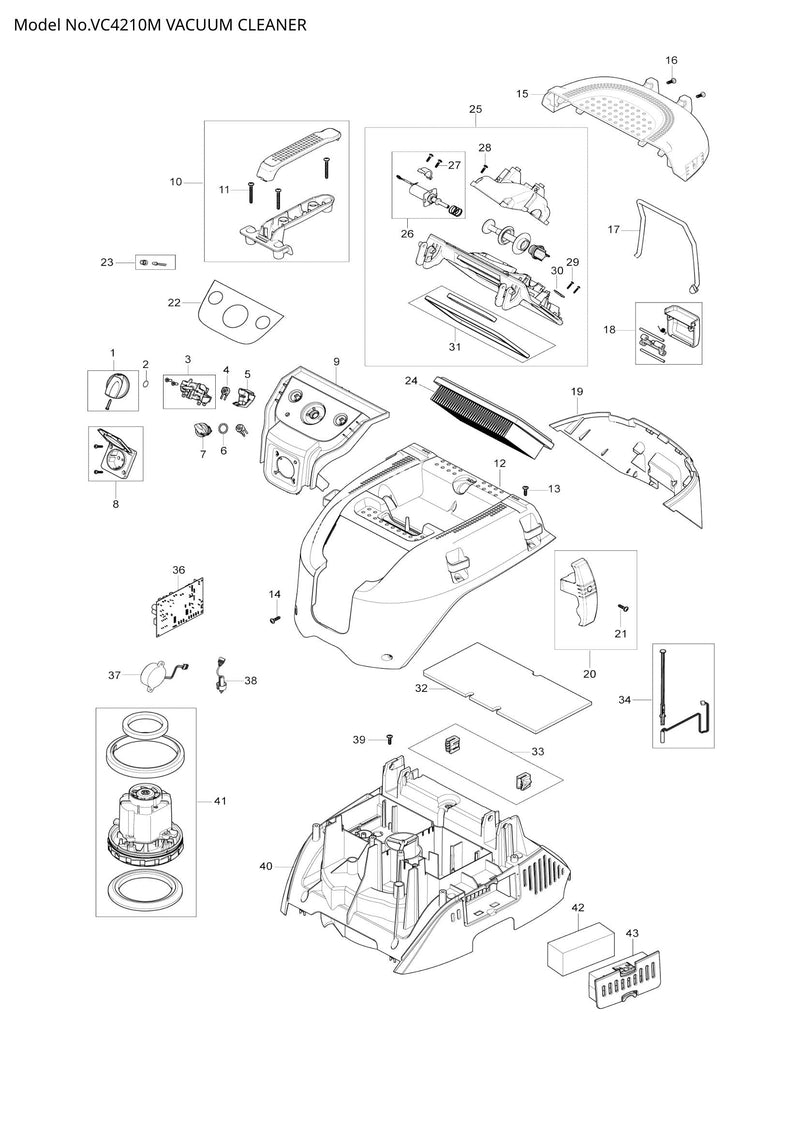

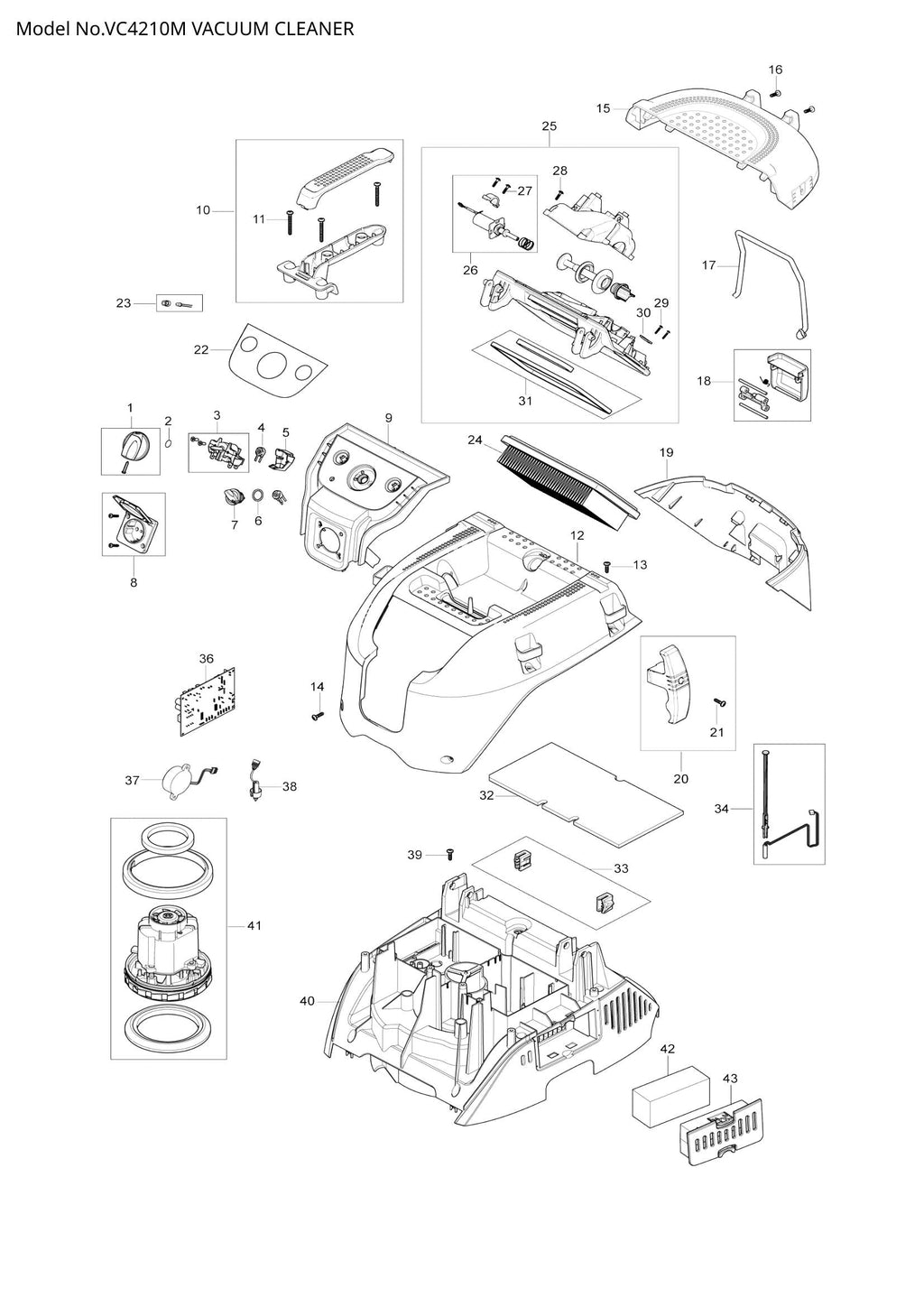

• VC4210M exploded view

Explosionszeichnung – VC4210M

Explosionszeichnung – VC4210M

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart
VC4210M Explosionsansicht VC4210M Explosionsansicht VC4210M Explosionsansicht
  • Position 001 – SCHALTERKNOPF MAKITA BLAU (SKU: W909100222)
  • Position 002 – O-RING 10x2,5 NBR70 (SKU: W9868)
  • Position 003 – Drehschalter 5 Positionen 16 A (Artikelnummer: W107415085)
  • Position 004 – POTENTIOMETER (SKU: W107415024)
  • Position 005 – KAPPE FÜR POTENTIOMETER (SKU: W107415080)
  • Position 008 – STECKDOSE *EU* - CEE7/4 (SKU: W302004034)
  • Position 009 – BEDIENFELD VC4210M (SKU: W107418671)
  • Position 010 – GRIFFSATZ (SKU: W107418217)
  • Position 011 – SCHRAUBE K50X45 (SKU: W128500203)
  • Position 012 – MAKITA OBERABDECKUNG (SKU: W107418665)
  • Position 013 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 014 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 015 – OBERE ABDECKUNG (SKU: W107418666)
  • Position 016 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 017 – Kabelbinder für Kabel (Artikelnummer: W107415035)
  • Position 018 – LUKENKLAMMERE (SKU: W107415032)
  • Position 020 – SCHLAUCH-/KABELHAKEN (SKU: W107415083)
  • Position 021 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 022 – BEDIENFELD-ETIKETT VC4210 (SKU: W107418672)
  • Position 023 – LED-Luftsteuerungssatz 2 Stück (SKU: W107415087)
  • Position 024 – MAKITA FLACHFILTER (SKU: W107413540)
  • Position 025 – Filterhaltereinheit 220–240 V (Artikelnummer: W107415027)
  • Position 026 – MAGNETVENTIL-KIT 220-240 V (SKU: W107415031)
  • Position 027 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 028 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 029 – SCHRAUBE 3,5X18 TX10 (Artikelnummer: W302004032)
  • Position 030 – GURT 3X8X33 (SKU: W5697)
  • Position 031 – Lukendeckel-Filterdichtung (Artikelnummer: W107415090)
  • Position 032 – Schaumdichtung 298X148 (SKU: W107417101)
  • Position 033 – Scharnierverschluss, 2 Stück (Artikelnummer: W107415075)
  • Position 034 – REED-SENSOR (SKU: W107415060)
  • Position 036 – PCBA AUTO EIN/AUS 220-240 V (SKU: W107417103)
  • Position 037 – SUMMER-KIT VC4210M (SKU: W107416958)
  • Position 038 – DURCHFLUSSSENSOR (SKU: W107416952)
  • Position 039 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 040 – AIRGUIDE (SKU: W107418670)
  • Position 041 – MOTOR 220-240 V (SKU: W107415055)
  • Position 042 – DIFFUSOR (SKU: W107415096)
  • Position 044 – SCHALLABSORBER 83X55X35 (SKU: W107417112)
  • Position 045 – SCHRAUBE 3,5X18 TX10 (Artikelnummer: W302004032)
  • Position 046 – BAND FÜR KORDEL (SKU: W302004030)
  • Position 047 – Klemmleiste 6-polig 16A (Artikelnummer: W302004031)
  • Position 048 – Containerklammer (Artikelnummer: W107415053)
  • Position 049 – NETZKABEL EU (SKU: W107400573)
  • Position 050 – KONTAKTFEDER MIT DRAHT (SKU: W107417113)
  • Position 051 – Schwimmer mit Magnet (Artikelnummer: W107415063)
  • Position 052 – Luftstromabdeckungssatz (SKU: W107415061)
  • Position 053 – PT-SCHRAUBE K50X18 T20 (SKU: W1814614)
  • Position 054 – Grundplattenbaugruppe (Artikelnummer: W107415074)
  • Position 055 – BEHÄLTERVERSIEGELUNG (SKU: W107415050)
  • Position 057 – Innengriff (Artikelnummer: W107417124)
  • Position 058 – SCHRAUBE 5X18 TX20 (SKU: W302004029)
  • Position 059 – ETIKETT >STAUBKLASSE M< (Artikelnummer: W302004201)
  • Position 060 – Lenkrolle D100 mit Bremse 2 (Artikelnummer: W107417573)
  • Position 061 – SCHRAUBE K50X35 T20 (SKU: W107417864)
  • Position 062 – RADACHSE (SKU: W302004022)
  • Position 063 – RAD D175 (SKU: W107417121)
  • Position 064 – KLEMMRING FÜR RAD (Artikelnummer: W47302)
  • Position 065 – RADKAPPE D145 (SKU: W107418043)
  • Position 066 – MAKITA REINIGUNGSSET (SKU: W107418349)
  • Position 067 – MAKITA VERLÄNGERUNGSROHRE (SKU: W107418350)
  • Position 068 – BODENDÜSE D36X300 NASS/D (SKU: P-81789)
  • Position 069 – Fugendüse 35x300 (Artikelnummer: W6084)
  • Position 070 – GEBOGENES HANDROHR INOX (SKU: P-70346)
  • Position 071 – PTFE-FLACHFILTER VC4210L/M (SKU: W107418351)
  • Position 072 – MOTORKÜHLFILTER PET (SKU: W107418352)
  • Position 073 – WERKZEUGADAPTER 27 QUICKSYSTE (SKU: P-70378)
  • Position 074 – ABLUFTADAPTER (SKU: W107418358)
  • Position 075 – Vliesfilterbeutel VC4210L/M (Artikelnummer: W107418353)
  • Position 076 – LANGLEBIGER FILTERBEUTEL (SKU: W107418354)
  • Position 077 – Entsorgungsbeutel (Artikelnummer: W107418355)
  • Position 078 – MAK PAC-HALTER (SKU: W107418357)
  • Position 080 – METALLGRIFF (SKU: W107418356)
  • Position 081 – WERKZEUGADAPTER 38 (SKU: W107418688)
  • Position 082 – Schlauchverbinder Klicksystem (Artikelnummer: W107417866)
