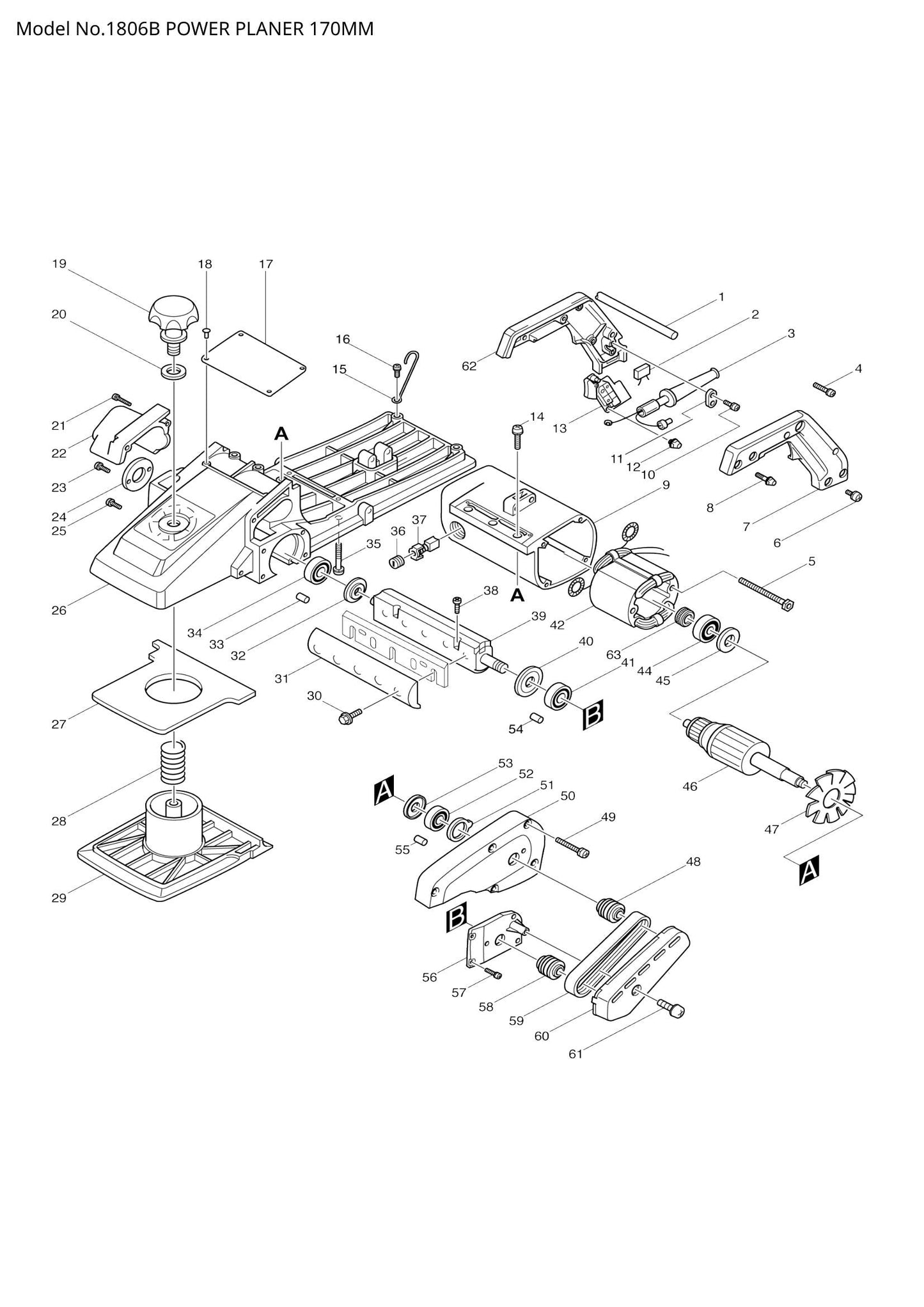

• 1806B exploded view

Explosionszeichnung – 1806B

Explosionszeichnung – 1806B

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart
1806B Explosionsansicht
  • Position 004 – Linsenkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 006 – Linsenkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 007 – DRÜCKERSET (Artikelnummer: 181151-9)
  • Position 008 – Linsenkopfschraube M5x30 (Artikelnummer: 911253-5)
  • Position 012 – Linsenkopfschraube M4x6 (Artikelnummer: 911103-4)
  • Position 014 – Linsenkopfschraube M5x18 (Artikelnummer: 911228-4)
  • Position 015 – HALTER (SKU: 281007-7)
  • Position 016 – Linsenkopfschraube M6x16 (Artikelnummer: 911324-8)
  • Position 017 – NAMENSSCHILD 1806B (SKU: 854895-1)
  • Position 018 – NIET 0-5 (SKU: 953106-2)
  • Position 019 – KNOPF 64 (SKU: 271249-1)
  • Position 020 – Unterlegscheibe 13 (Artikelnummer: 253004-3)
  • Position 021 – Linsenkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 023 – Linsenkopfschraube M5x10 (Artikelnummer: 911206-4)
  • Position 027 – Gummidichtung (Artikelnummer: 423094-2)
  • Position 028 – DRUCKFEDER 24 (SKU: 231233-8)
  • Position 032 – UNTERLEGSCHEIBE 10 (SKU: 341376-9)
  • Position 034 – KUGELLAGER 6200ZZ (SKU: 211067-5)
  • Position 035 – Linsenkopfschraube M5x35 (Artikelnummer: 911256-9)
  • Position 038 – + Senkkopfschraube M5x13 (Artikelnummer: 251212-0)
  • Position 040 – UNTERLEGSCHEIBE 12 (SKU: 341377-7)
  • Position 041 – KUGELLAGER 6201ZZ (SKU: 211107-9)
  • Position 047 – FAN 80 (SKU: 241013-4)
  • Position 048 – V-PULLEY 6-23L (SKU: 222007-8)
  • Position 049 – Linsenkopfschraube M5x40 (Artikelnummer: 911263-2)
  • Position 050 – HALTERUNG KOMPLETT (SKU: 152214-8)
  • Position 051 – UNTERLEGSCHEIBE 26 (SKU: 341384-0)
  • Position 052 – KUGELLAGER 6201LLB (SKU: 211106-1)
  • Position 053 – Staubdichtung 12 (Artikelnummer: 213102-5)
  • Position 054 – Gummistift 6 (SKU: 263005-3)
  • Position 055 – Gummistift 6 (SKU: 263005-3)
  • Position 057 – Linsenkopfschraube M4x14 (Artikelnummer: 911121-2)
  • Position 058 – V-PULLEY 6-30 (Artikelnummer: 222006-0)
  • Position 059 – Keilrippenriemen 6-304 (Artikelnummer: 225042-5)
  • Position 061 – Linsenkopfschraube M5x10 (Artikelnummer: 911206-4)
  • Position 062 – DRÜCKERSET (Artikelnummer: 181151-9)
  • Position 400 – DREIECKSMESSER (Artikelnummer: 762001-3)
  • Position 401 – FLÜGELMUTTER M5 (SKU: 934201-7)
  • Position 402 – Führungslineal-Baugruppe (Artikelnummer: 123053-3)
  • Position 403 – Vierkantschraube mit Kappe M5x12 (Artikelnummer: 923211-9)
  • Position 408 – SCHÄRFHALTER-BAUGRUPPE (SKU: 123006-2)
