• 1900B exploded view

Explosionszeichnung – 1900B

Explosionszeichnung – 1900B

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart

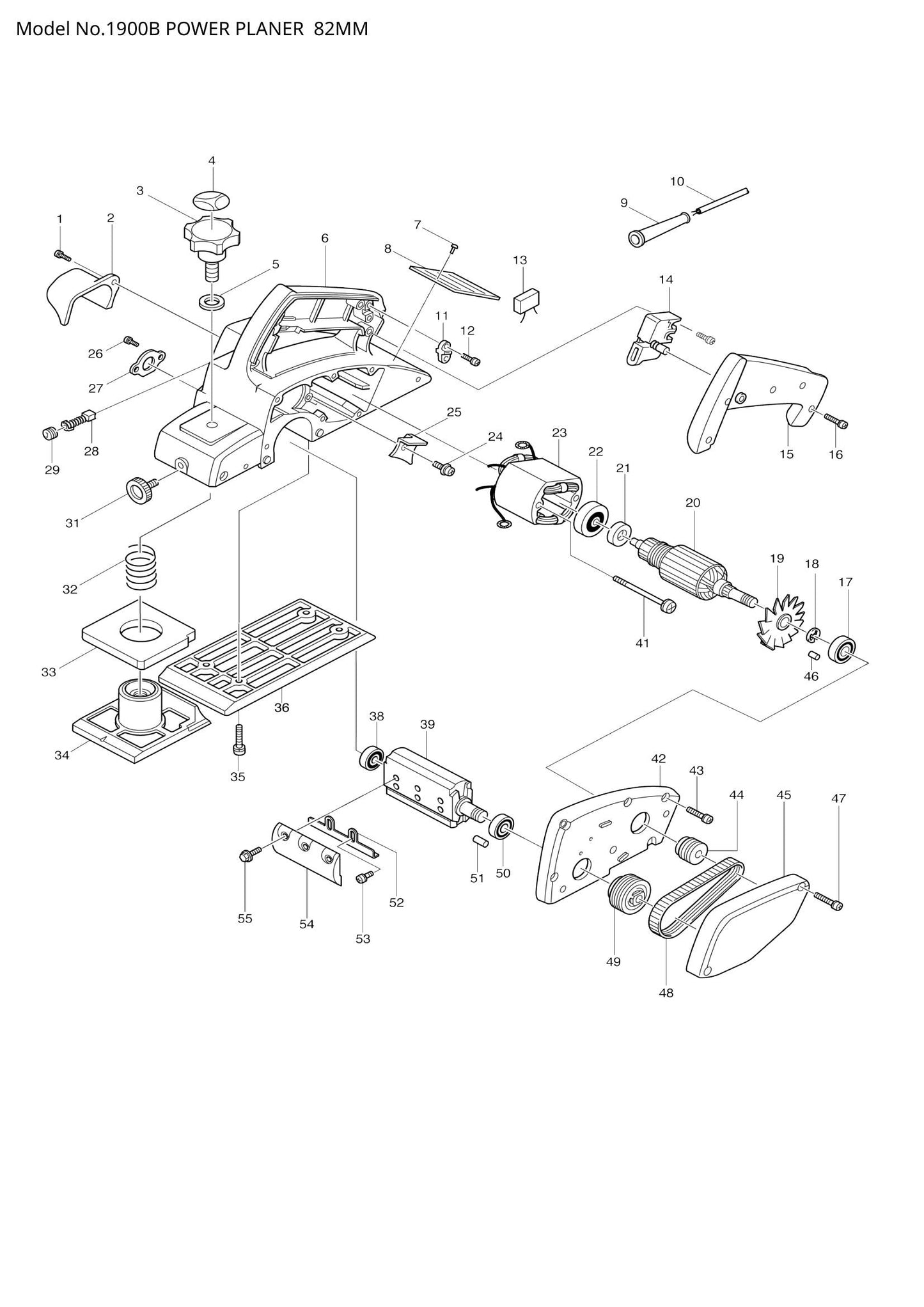

1900B Explosionsansicht
  • Position 003 – KNOPF 46 (SKU: 271231-0)
  • Position 008 – NAMENSSCHILD 1900B (SKU: 811554-0)
  • Position 016 – Linsenkopfschraube M4x25 (Artikelnummer: 911148-2)
  • Position 017 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 018 – ANSCHLAGRING E-9 (SKU: 961015-1)
  • Position 021 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 022 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 024 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 025 – HILFSPLATTE (SKU: 411153-4)
  • Position 026 – Linsenkopfschraube M4x10 mit (Artikelnummer: 911111-5)
  • Position 027 – LAGERABDECKUNG 30 (SKU: 285012-6)
  • Position 029 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 031 – SCHRAUBE M5X10 (SKU: 251812-6)
  • Position 033 – Gummidichtung (Artikelnummer: 421007-7)
  • Position 036 – BASIS (SKU: 312023-9)
  • Position 038 – KUGELLAGER 608ZZ (SKU: 211032-4)
  • Position 042 – HALTERUNG KOMPLETT (SKU: 152196-4)
  • Position 043 – Linsenkopfschraube M4x20 (Artikelnummer: 911136-9)
  • Position 045 – RIEMENABDECKUNG (SKU: 411019-8)
  • Position 046 – Gummistift 4 (Artikelnummer: 263002-9)
  • Position 047 – Linsenkopfschraube M4x25 (Artikelnummer: 911148-2)
  • Position 048 – Keilrippenriemen 4-241 (Artikelnummer: 225007-7)
  • Position 050 – KUGELLAGER 6000ZZ (SKU: 211062-5)
  • Position 051 – Gummistift 4 (SKU: 263002-9)
  • Position 053 – + Linsenkopfschraube M4x5 (Artikelnummer: 251246-3)
  • Position 055 – Sechskantschraube mit Flansch M6x17 (Artikelnummer: 251609-3)
  • Position 001 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 002 – Chipabdeckung (Artikelnummer: 411650-0)
  • Position 004 – WAAGENETIKETT (SKU: 812004-8)
  • Position 009 – Kabelschutz 10-85 (Artikelnummer: 682504-0)
  • Position 015 – Griffabdeckung (Artikelnummer: 411170-4)
  • Position 900 – + Senkkopfschraube M5x13 (Artikelnummer: 251212-0)
  • Position 907 – Richtschnursatz (Artikelnummer: 191455-1)
