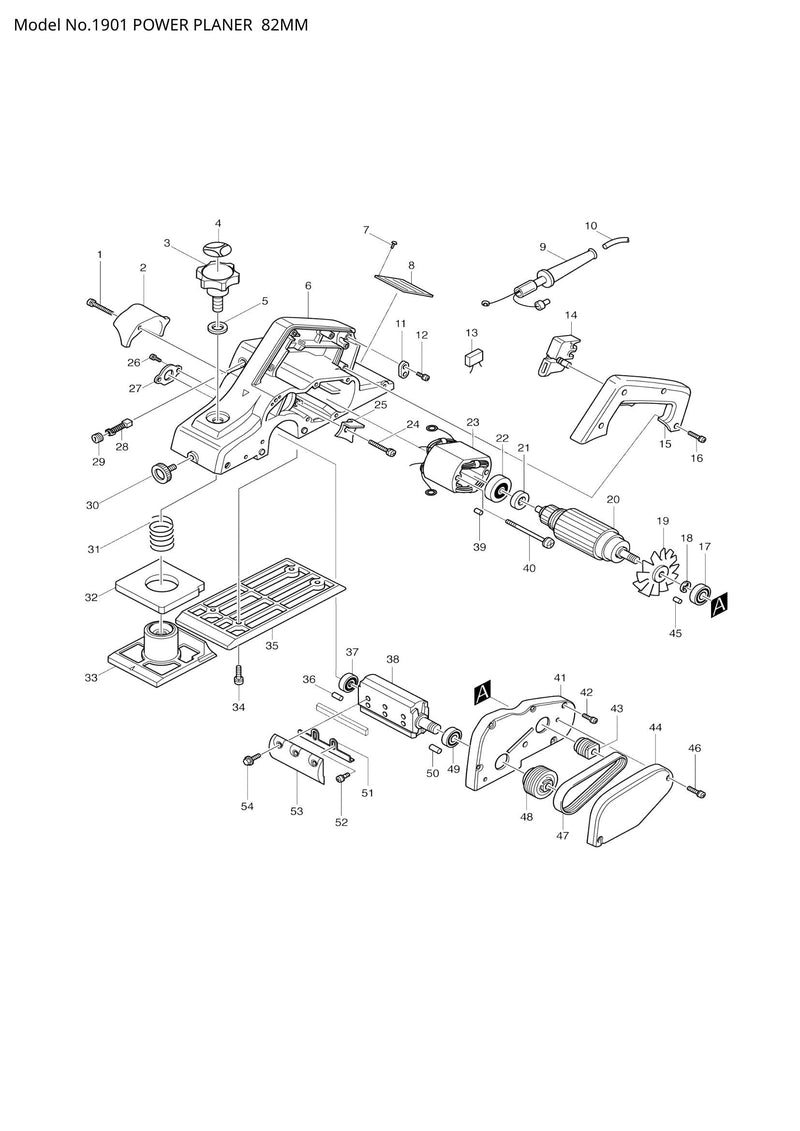

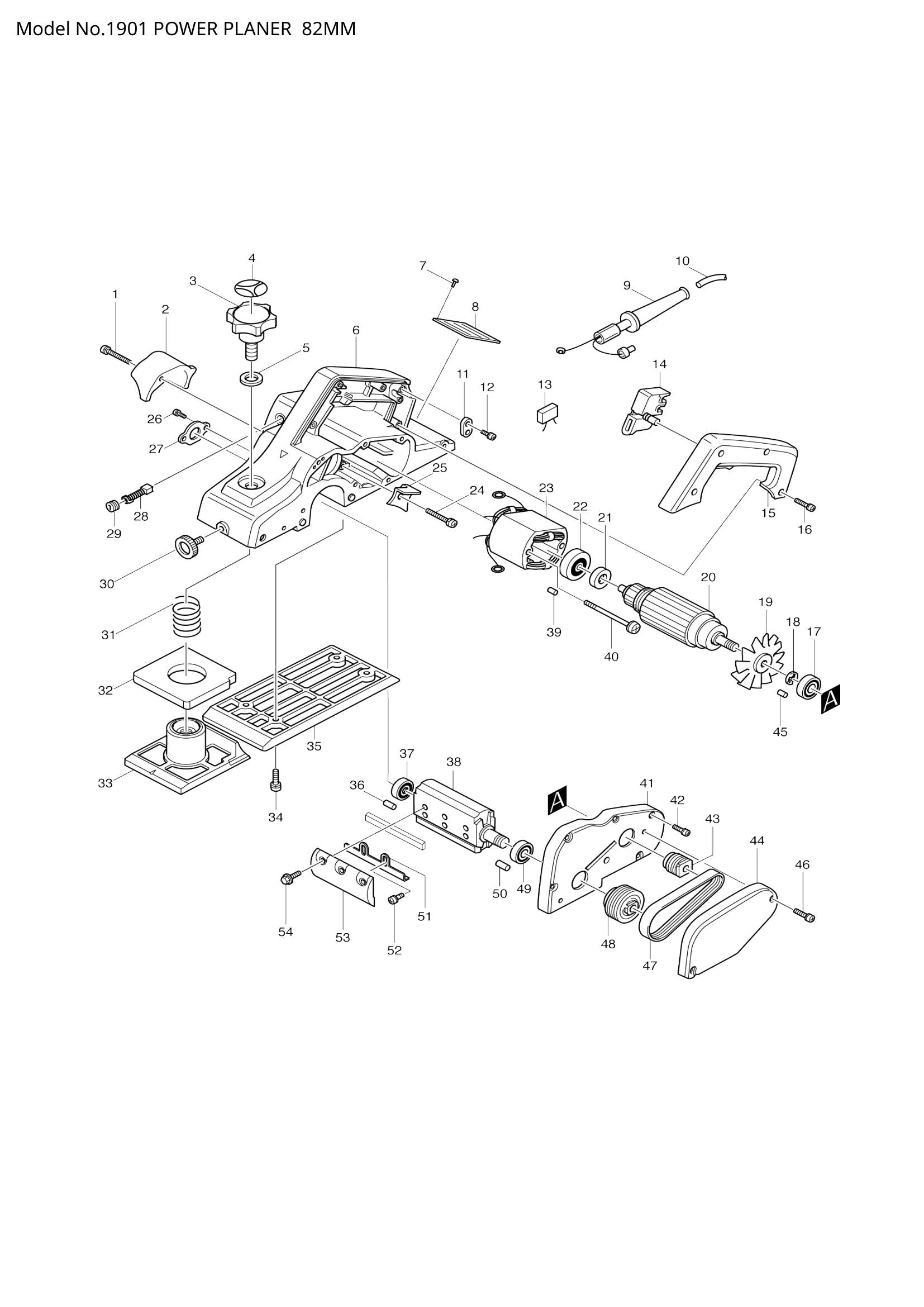

1901 exploded view
Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild
1901 exploded view

Explosionszeichnung – 1901

Makita
Preis:
€0,00

Beschreibung

  • Position 001 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 003 – KNOPF 46 (SKU: 271231-0)
  • Position 004 – WAAGENETIKETT (SKU: 812004-8)
  • Position 006 – HAUPTRAHMEN (SKU: 156931-2)
  • Position 008 – NAMENSSCHILD 1901 (SKU: 854704-4)
  • Position 011 – Zugentlastung (Artikelnummer: 687001-1)
  • Position 016 – Flachkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 017 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 018 – ANSCHLAGRING E-9 (SKU: 961015-1)
  • Position 021 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 022 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 024 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 025 – HILFSPLATTE (SKU: 411153-4)
  • Position 026 – Flachkopfschraube M4x10 mit (Artikelnummer: 911111-5)
  • Position 027 – LAGERABDECKUNG 30 (SKU: 285012-6)
  • Position 029 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 030 – SCHRAUBE M5X10 (SKU: 251812-6)
  • Position 032 – Gummidichtung (SKU: 421007-7)
  • Position 033 – VORDERE BASIS (SKU: 312566-1)
  • Position 034 – Flachkopfschraube M5x18 (Artikelnummer: 911226-8)
  • Position 035 – BASIS (SKU: 312023-9)
  • Position 036 – Gummistift 4 (SKU: 263002-9)
  • Position 037 – KUGELLAGER 608ZZ (SKU: 211032-4)
  • Position 038 – TROMMEL (SKU: 161061-6)
  • Position 042 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 044 – RIEMENABDECKUNG (SKU: 410051-9)
  • Position 045 – Gummistift 4 (SKU: 263002-9)
  • Position 046 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
  • Position 049 – KUGELLAGER 6000ZZ (SKU: 211062-5)
  • Position 050 – Gummistift 4 (SKU: 263002-9)
  • Position 052 – + Linsenkopfschraube M4x5 (Artikelnummer: 251246-3)
  • Position 054 – Sechskantschraube mit Flansch M6x17 (Artikelnummer: 251609-3)
  • Position 407 – RICHTREGEL L-170 (SKU: 164371-0)
  • Position 410 – Steckschlüssel 9 (Artikelnummer: 782209-3)
