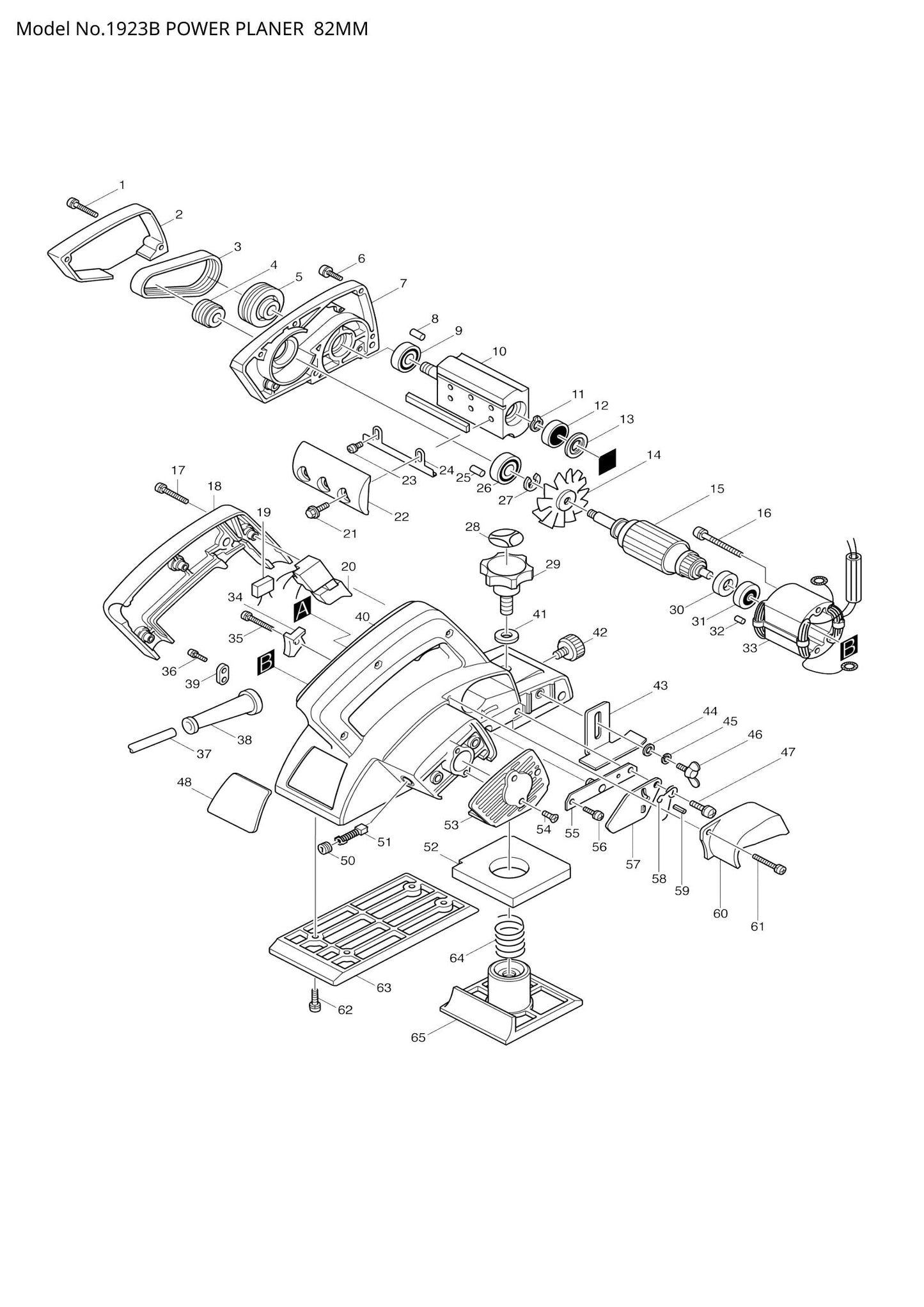

• 1923B exploded view

Explosionszeichnung – 1923B

Explosionszeichnung – 1923B

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart
1923B Explosionsansicht 1923B Explosionsansicht
  • Position 001 – Linsenkopfschraube M4x25 (Artikelnummer: 911148-2)
  • Position 002 – RIEMENABDECKUNG (SKU: 411019-8)
  • Position 003 – Keilrippenriemen 4-241 (Artikelnummer: 225007-7)
  • Position 006 – Linsenkopfschraube M4x20 (Artikelnummer: 911136-9)
  • Position 007 – HALTERUNG KOMPLETT (SKU: 152198-0)
  • Position 008 – Gummistift 4 (SKU: 263002-9)
  • Position 009 – KUGELLAGER 6000ZZ (SKU: 211062-5)
  • Position 011 – Sicherungsring S-7 (Artikelnummer: 961003-8)
  • Position 013 – LAGERHALTER 7-21 (SKU: 285637-6)
  • Position 021 – Sechskantschraube mit Flansch M6x17 (Artikelnummer: 251609-3)
  • Position 024 – Justierplatte (Artikelnummer: 342430-2)
  • Position 025 – Gummistift 4 (SKU: 263002-9)
  • Position 026 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 027 – Anschlagring E-9 (Artikelnummer: 961015-1)
  • Position 029 – KNOPF 46 (SKU: 271231-0)
  • Position 030 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 031 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 034 – Prallplatte (Artikelnummer: 411306-5)
  • Position 035 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 040 – HAUPTRAHMEN (SKU: 156592-8)
  • Position 041 – Unterlegscheibe 10 (Artikelnummer: 941251-5)
  • Position 042 – SCHRAUBE M5X10 (SKU: 251812-6)
  • Position 043 – TIEFENFÜHRER (SKU: 342390-8)
  • Position 044 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 045 – Federscheibe 5 (Artikelnummer: 942101-7)
  • Position 046 – FLÜGELSCHRAUBE M5X10 (SKU: 924206-5)
  • Position 050 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 052 – Gummidichtung (SKU: 421007-7)
  • Position 053 – HINTERE ABDECKUNG (SKU: 411305-7)
  • Position 054 – Senkkopfschraube M4 (Artikelnummer: 912117-6)
  • Position 056 – Linsenkopfschraube M5x18 (Artikelnummer: 911226-8)
  • Position 058 – TORSIONSFEDER 10 (SKU: 231504-3)
  • Position 061 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 063 – BASIS (SKU: 312023-9)
  • Position 064 – DRUCKFEDER 18 (SKU: 231004-3)
  • Position 407 – Linsenkopfschraube M5x18 (Artikelnummer: 911228-4)
  • Position 408 – MESSPLATTE (Artikelnummer: 411086-3)
  • Position 413 – BLATTMESSGERÄT-BAUGRUPPE (SKU: 123062-2)
  • Position 416 – KUNSTSTOFF-TRAGEKOFFER (SKU: 824670-9)
  • Position 900 – + Senkkopfschraube M5x13 (Artikelnummer: 251212-0)
  • Position 917 – Gleitplatte (Artikelnummer: 343947-8)
  • Position 918 – Unterlegscheibe 5 (Artikelnummer: 253807-5)
  • Position 919 – Unterlegscheibe 4 (Artikelnummer: 267107-7)
