• 1923H exploded view

Explosionszeichnung – 1923H

Explosionszeichnung – 1923H

Preis: €0,00
Listenpreis:
Preis: €0,00
View Cart

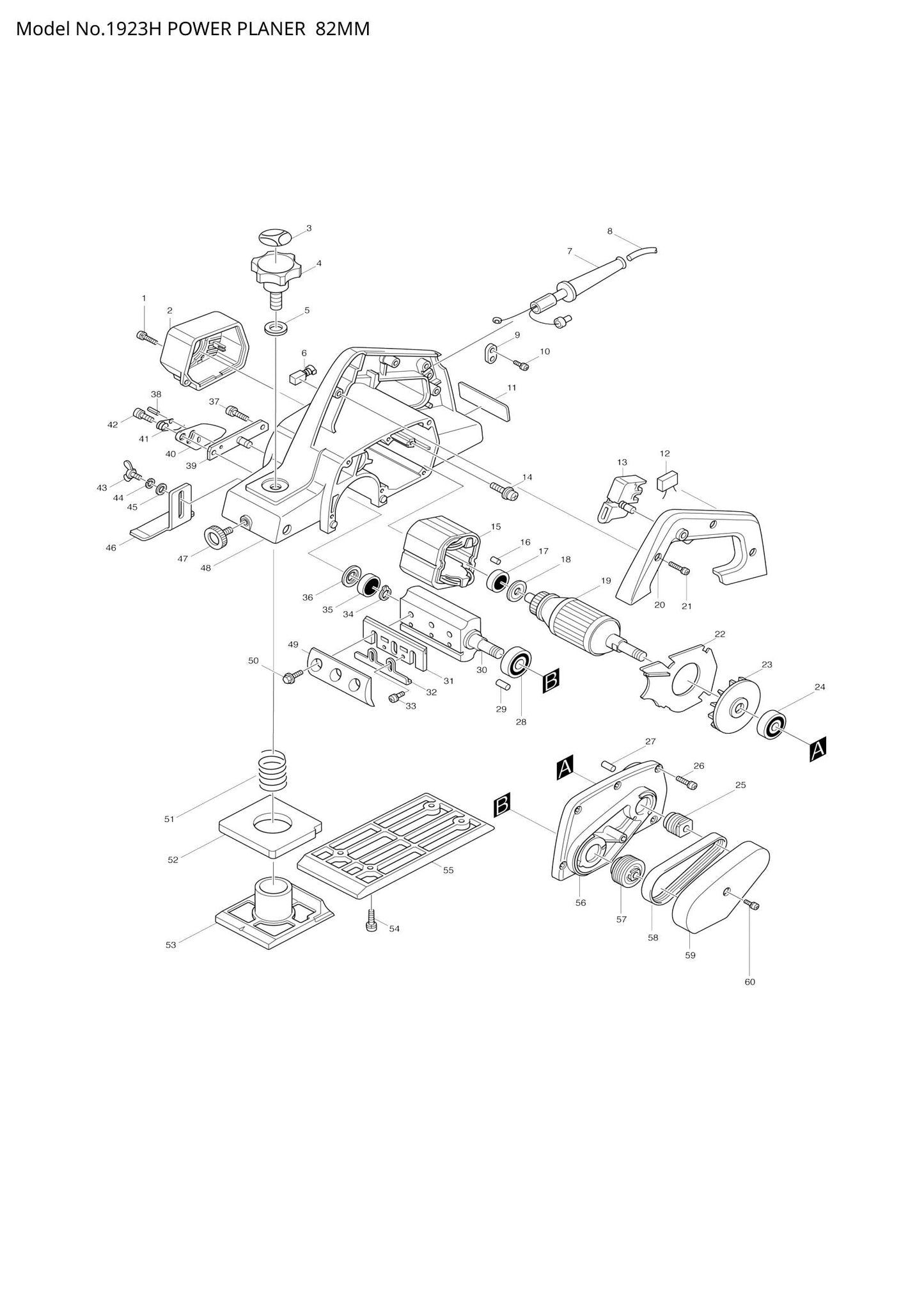

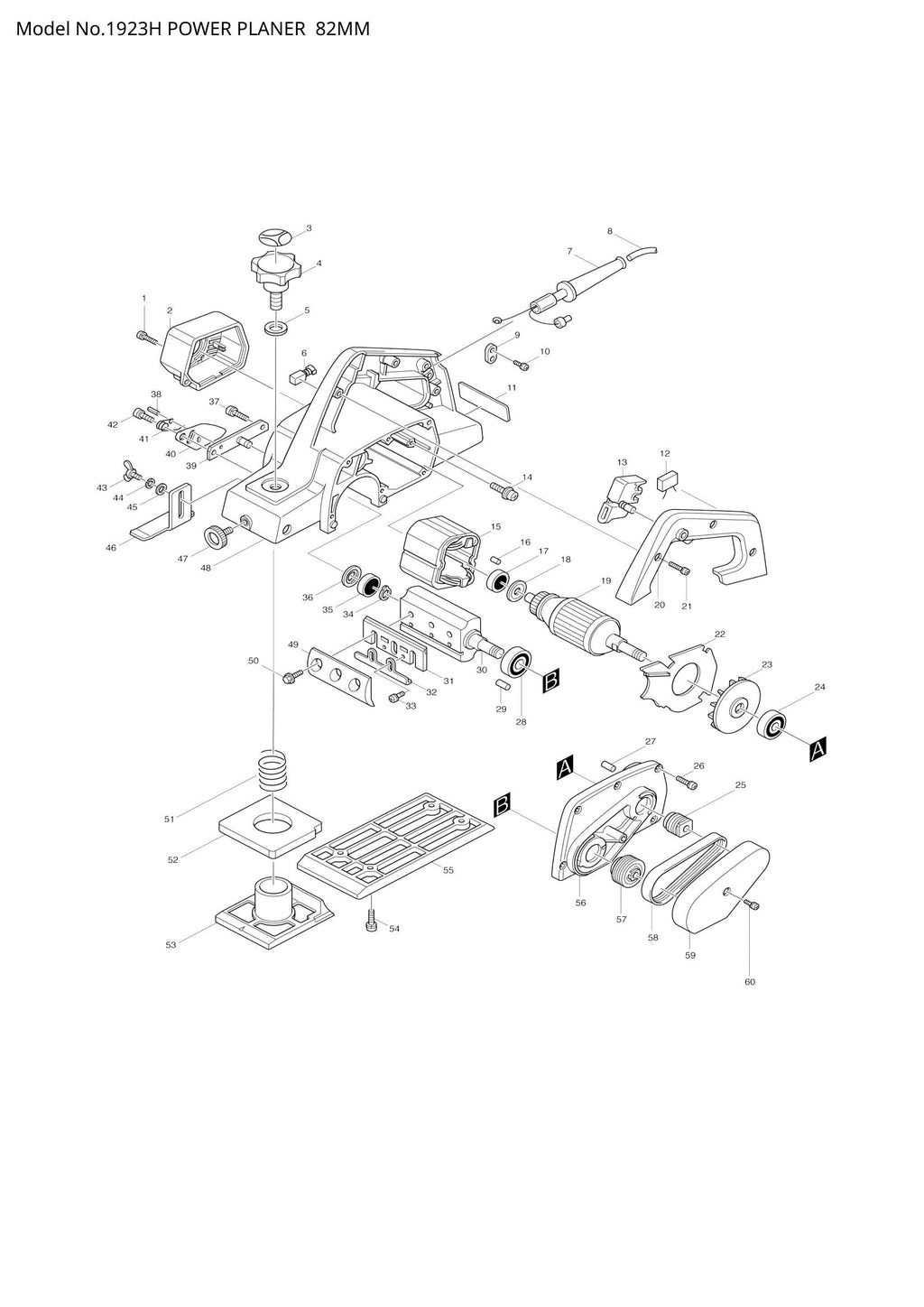

1923H Explosionsansicht
  • Position 002 – HINTERE ABDECKUNG (SKU: 410828-2)
  • Position 003 – WAAGENETIKETT (SKU: 816601-2)
  • Position 004 – KNOPF 46 (SKU: 271231-0)
  • Position 005 – Unterlegscheibe 10 (Artikelnummer: 941251-5)
  • Position 011 – NAMENSSCHILD 1923H (SKU: 855640-7)
  • Position 014 – Linsenkopfschraube M5x16 (Artikelnummer: 911224-2)
  • Position 016 – Gummistift 4 (SKU: 263014-2)
  • Position 017 – KUGELLAGER 608LLB (SKU: 211031-6)
  • Position 018 – ISOLATIONSSCHEIBE (SKU: 681613-2)
  • Position 021 – Linsenkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 022 – Prallplatte (Artikelnummer: 410827-4)
  • Position 023 – FAN 65 (SKU: 241836-0)
  • Position 024 – KUGELLAGER 6200LLB (SKU: 211066-7)
  • Position 027 – Gummistift 4 (SKU: 263002-9)
  • Position 028 – KUGELLAGER 6200ZZ (SKU: 211067-5)
  • Position 029 – Gummistift 4 (SKU: 263002-9)
  • Position 034 – Sicherungsring S-7 (Artikelnummer: 961003-8)
  • Position 036 – LAGERHALTER 7-21 (SKU: 285637-6)
  • Position 037 – Linsenkopfschraube M5x18 (Artikelnummer: 911226-8)
  • Position 041 – TORSIONSFEDER 10 (SKU: 231504-3)
  • Position 043 – FLÜGELSCHRAUBE M5X10 (SKU: 924206-5)
  • Position 044 – Federscheibe 5 (Artikelnummer: 942101-7)
  • Position 045 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 046 – TIEFENFÜHRER (SKU: 342390-8)
  • Position 047 – SCHRAUBE M5X10 (SKU: 251812-6)
  • Position 048 – HAUPTRAHMEN (SKU: 157661-8)
  • Position 052 – Gummidichtung (SKU: 421007-7)
  • Position 055 – BASIS (SKU: 312023-9)
  • Position 059 – RIEMENABDECKUNG (SKU: 410826-6)
  • Position 902 – SET BLOCK (SKU: 331232-1)
  • Position 903 – Stellplatte (Artikelnummer: 342647-7)
  • Position 904 – DREIECKSMESSER (Artikelnummer: 762001-3)
  • Position 905 – SCHRAUBENSCHLÜSSEL 8 (SKU: 781213-9)
  • Position 906 – Sechskantschlüssel 2,5 (Artikelnummer: 783208-8)
  • Position 915 – Unterlegscheibe 5 (Artikelnummer: 253807-5)
  • Position 917 – Gleitplatte (Artikelnummer: 343947-8)
