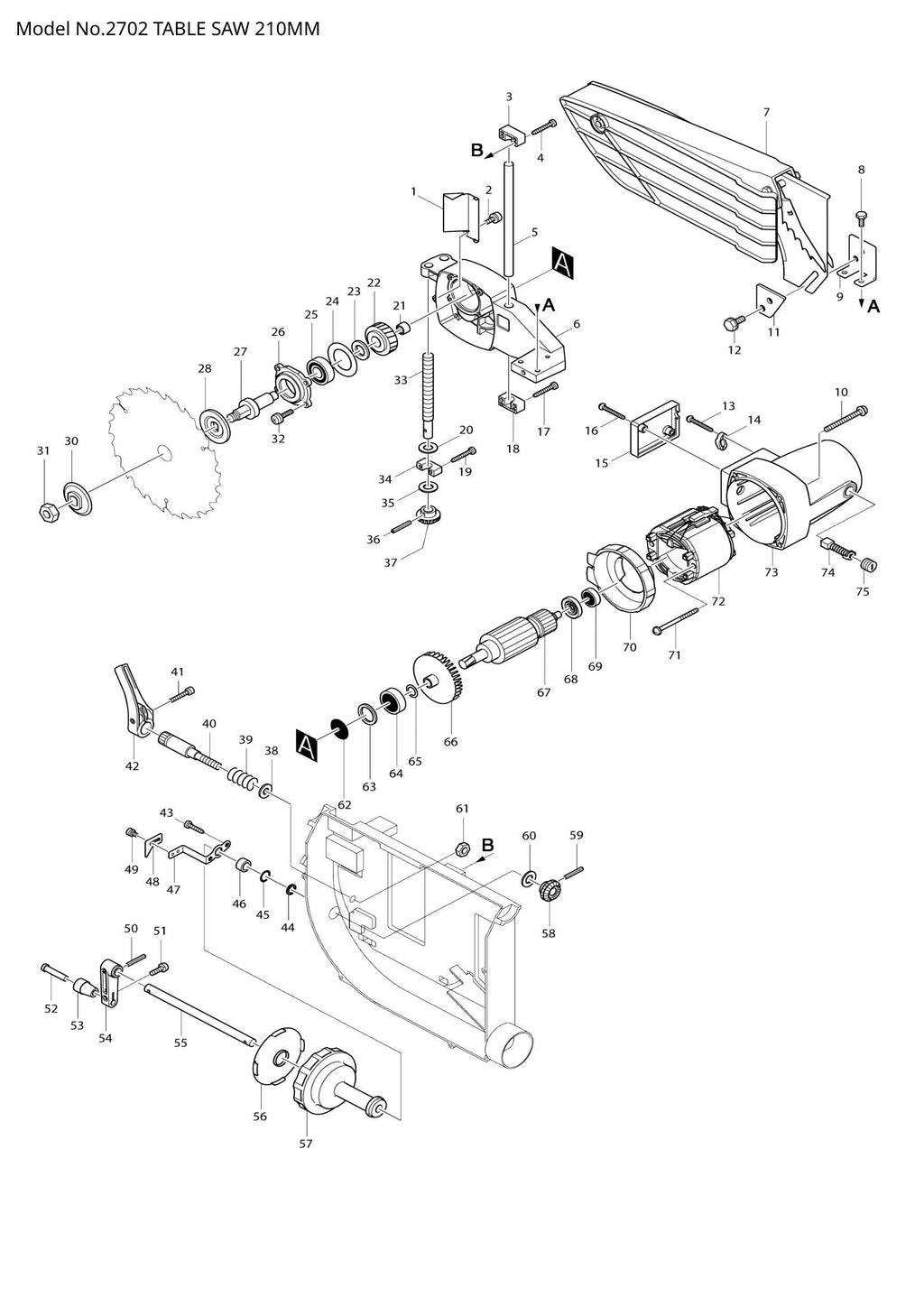

2702 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
2702 exploded view

Explosionszeichnung – 2702

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GETRIEBEGEHÄUSEPLATTE (SKU: 344536-2)
  • Position 003 – FÜHRUNGSSCHIENENHALTER (SKU: 416340-0)
  • Position 004 – Blechschraube CT 4X25 (SKU: 266040-0)
  • Position 005 – FÜHRUNGSSCHIENE (SKU: 323736-7)
  • Position 006 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 159999-7)
  • Position 008 – +Sechskantschraube M6x16 (Artikelnummer: 265391-8)
  • Position 009 – STAY (SKU: 165206-8)
  • Position 010 – Flachkopfschraube M6x60 (Artikelnummer: 911383-2)
  • Position 011 – DRUCKPLATTE (SKU: 344545-1)
  • Position 012 – Sechskantschraube M8x20 (Artikelnummer: 921431-9)
  • Position 013 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 014 – Zugentlastung (Artikelnummer: 687054-0)
  • Position 015 – ABDECKUNG (SKU: 416341-8)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 017 – Blechschraube CT 4X25 (SKU: 266040-0)
  • Position 018 – FÜHRUNGSSCHIENENHALTER (SKU: 416340-0)
  • Position 019 – Blechschraube CT 4X25 (Artikelnummer: 266040-0)
  • Position 020 – ANSCHLAGRING E-10 (SKU: 961016-9)
  • Position 021 – NADELLAGER 1210 (SKU: 212121-8)
  • Position 022 – SCHRÄGZAHNRAD ​​42 (SKU: 226499-3)
  • Position 023 – Unterlegscheibe 17 (Artikelnummer: 267176-8)
  • Position 024 – Unterlegscheibe 34 (Artikelnummer: 267170-0)
  • Position 025 – KUGELLAGER 6203LLB (SKU: 211256-2)
  • Position 026 – LAGERGEHÄUSE (SKU: 316933-2)
  • Position 027 – SPINDEL KOMPLETT (SKU: 153264-6)
  • Position 028 – FLANSCH 53 (SKU: 224333-1)
  • Position 031 – SECHSKANTMUTTER M12-19 (SKU: 252155-9)
  • Position 032 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 033 – SCHRAUBSTANGE (SKU: 322968-3)
  • Position 034 – SCHRAUBENSTEGHALTER (SKU: 416339-5)
  • Position 035 – Unterlegscheibe 12 (Artikelnummer: 941302-4)
  • Position 036 – Federstift 4-20 (SKU: 951116-3)
  • Position 037 – GERADE KEGELRAD (SKU: 226747-0)
  • Position 038 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
  • Position 039 – DRUCKFEDER 14 (SKU: 231315-6)
  • Position 040 – Verriegelungshebelwelle (SKU: 322967-5)
  • Position 041 – Innensechskantschraube M5x25 (Artikelnummer: 922243-3)
  • Position 042 – HEBEL 90 (SKU: 272237-1)
  • Position 043 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 044 – Unterlegscheibe 12 (Artikelnummer: 253143-9)
  • Position 045 – O-RING 12 (SKU: 213107-5)
  • Position 046 – Gleitlager 12 (Artikelnummer: 214114-1)
  • Position 047 – STAY (SKU: 344544-3)
  • Position 048 – ZEIGER (SKU: 344543-5)
  • Position 049 – Innensechskantschraube M4x6 (Artikelnummer: 922103-9)
  • Position 050 – Federstift 4-20 (SKU: 951116-3)
  • Position 051 – Flachkopfschraube M5x14 (Artikelnummer: 911218-7)
  • Position 052 – PIN 8 (SKU: 268031-7)
  • Position 053 – KNOPF 20 (SKU: 271408-7)
  • Position 054 – GRIFF 120 (SKU: 271071-6)
  • Position 055 – GRIFFWELLE (SKU: 323735-9)
  • Position 056 – CAP 92 (SKU: 344581-7)
  • Position 057 – GRIFF 100 (SKU: 271070-8)
  • Position 058 – GERADE KEGELRAD (SKU: 226747-0)
  • Position 059 – Federstift 4-20 (SKU: 951116-3)
  • Position 060 – Unterlegscheibe 12 (Artikelnummer: 941302-4)
  • Position 061 – SECHSKANTMUTTER M10 (Artikelnummer: 931502-4)
  • Position 062 – O-RING 30 (SKU: 213423-5)
  • Position 063 – Unterlegscheibe 26 (Artikelnummer: 253792-2)
  • Position 064 – KUGELLAGER 6202LLB (SKU: 211206-7)
  • Position 065 – Unterlegscheibe 15 (Artikelnummer: 253147-1)
  • Position 068 – ISOLATIONSSCHEIBE (SKU: 681640-9)
  • Position 069 – KUGELLAGER 6000LLB (SKU: 211061-7)
  • Position 070 – Prallplatte (Artikelnummer: 416331-1)
  • Position 071 – Blechschraube 5x65 (Artikelnummer: 266029-8)
  • Position 073 – MOTORGEHÄUSE KOMPLETT (SKU: 159998-9)
  • Position 076 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 077 – STAUBFÜHRUNG (SKU: 416439-1)
  • Position 079 – RAHMENABDECKUNG (SKU: 344519-2)
  • Position 080 – Blechschraube BIND CT 5X12 (SKU: 266035-3)
  • Position 081 – SCHIEBESITZ (SKU: 344529-9)
  • Position 082 – + Linsenkopfschraube M4x10 (Artikelnummer: 251308-7)
  • Position 083 – Zugentlastung (Artikelnummer: 687049-3)
  • Position 085 – RACKPLATTE (SKU: 416333-7)
  • Position 087 – Flachkopfschraube M6x16 (Artikelnummer: 911323-0)
  • Position 089 – SECHSKANTSCHRAUBE M6X20 (SKU: 265460-5)
  • Position 090 – Blattfeder (SKU: 232174-1)
  • Position 091 – RAHMENHALTER (SKU: 416332-9)
  • Position 092 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
  • Position 096 – Zugentlastung (Artikelnummer: 687054-0)
  • Position 097 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 099 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 100 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 107 – Flachkopfschraube M6x16 (Artikelnummer: 911323-0)
  • Position 110 – + Linsenkopfschraube M4x10 (Artikelnummer: 251308-7)
  • Position 112 – + Linsenkopfschraube M4x10 (Artikelnummer: 251308-7)
  • Position 114 – NAMENSSCHILD 2702 (SKU: 859344-3)
  • Position 117 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 118 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 119 – CAP 20 (SKU: 286202-4)
  • Position 121 – Flachkopfschraube M6x25 (Artikelnummer: 911344-2)
  • Position 122 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
