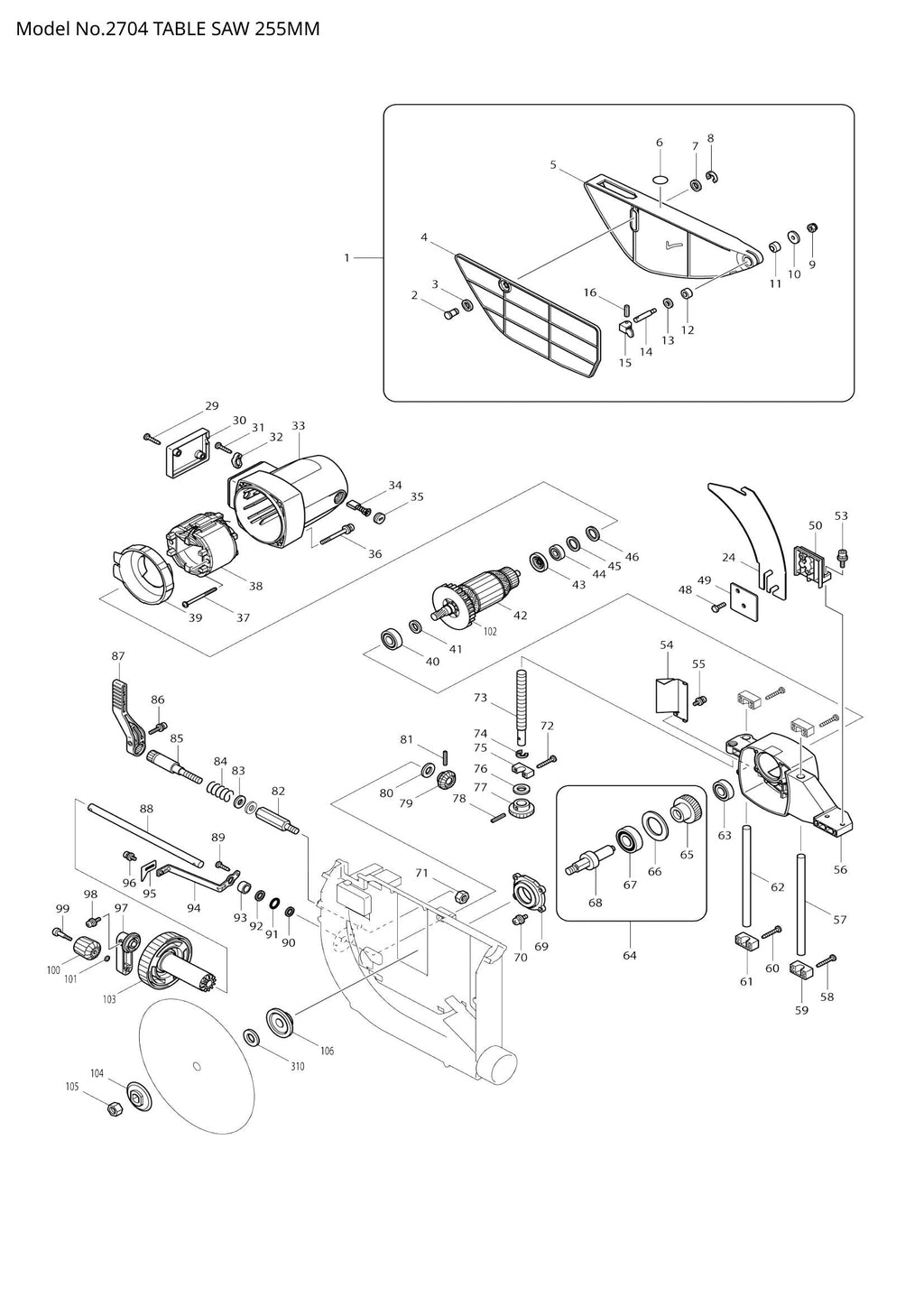

Explosionszeichnung – 2704

Name: Explosionszeichnung – 2704
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – SICHERHEITSSCHUTZBAUGRUPPE (SKU: 122738-8)
Position 002 – Schulterstift 10 (SKU: 268135-5)
Position 003 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
Position 004 – UNTERABDECKUNG (SKU: 418910-1)
Position 005 – ABDECKUNG (SKU: 418915-1)
Position 006 – WARNHINWEIS-ETIKETT (SKU: 817283-3)
Position 007 – Unterlegscheibe 10 (Artikelnummer: 253758-2)
Position 008 – ANSCHLAGRING E-9 (SKU: 961015-1)
Position 009 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)
Position 010 – Unterlegscheibe 6 (Artikelnummer: 253010-8)
Position 011 – HÜLSE 8 (SKU: 257752-6)
Position 012 – HÜLSE 8 (SKU: 257752-6)
Position 013 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 014 – SCHLOSSWELLE (SKU: 324554-6)
Position 015 – Verriegelungshebel (Artikelnummer: 345583-6)
Position 016 – Federstift 4-12 (SKU: 951104-0)
Position 024 – Spaltkeil (Artikelnummer: 345530-7)
Position 030 – ABDECKUNG (SKU: 416341-8)
Position 032 – Zugentlastung (Artikelnummer: 687054-0)
Position 033 – MOTORGEHÄUSE KOMPLETT (SKU: 154602-5)
Position 036 – Flachkopfschraube M6x60 (Artikelnummer: 911383-2)
Position 039 – LEITERPLATTE (SKU: 416331-1)
Position 040 – KUGELLAGER 6202DDW (SKU: 211228-7)
Position 041 – Unterlegscheibe 15 (Artikelnummer: 253147-1)
Position 043 – ISOLATIONSSCHEIBE (SKU: 681640-9)
Position 044 – KUGELLAGER 6000DDW (SKU: 211088-7)
Position 045 – Unterlegscheibe 18 (Artikelnummer: 253198-4)
Position 046 – URETHAN-UNTERLEGSCHEIBE 18 (SKU: 261129-9)
Position 048 – SECHSKANTSCHRAUBE M6X20 (SKU: 921331-3)
Position 049 – DRUCKPLATTE (SKU: 345525-0)
Position 050 – MESSERHALTER (SKU: 317871-1)
Position 053 – Innensechskantschraube M6x20 (Artikelnummer: 922334-0)
Position 054 – GETRIEBEGEHÄUSEPLATTE (SKU: 344536-2)
Position 055 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 057 – FÜHRUNGSSCHIENE (SKU: 323736-7)
Position 058 – Blechschraube CT 4X25 (Artikelnummer: 266040-0)
Position 059 – FÜHRUNGSSCHIENENHALTER (SKU: 416340-0)
Position 060 – Blechschraube CT 4X25 (SKU: 266040-0)
Position 061 – FÜHRUNGSSCHIENENHALTER (SKU: 416340-0)
Position 062 – FÜHRUNGSSCHIENE (SKU: 323736-7)
Position 063 – KUGELLAGER 609LLB (SKU: 211051-0)
Position 064 – SPINDEL KOMPLETT (SKU: 154595-6)
Position 065 – SCHRÄGZAHNRAD 42 (SKU: 226602-6)
Position 066 – Unterlegscheibe 34 (Artikelnummer: 267170-0)
Position 067 – KUGELLAGER 6203DDW (SKU: 211278-2)
Position 068 – SPINDEL (SKU: 324556-2)
Position 069 – LAGERGEHÄUSE (SKU: 316933-2)
Position 070 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 071 – SECHSKANTMUTTER M10 (Artikelnummer: 931502-4)
Position 072 – Blechschraube CT 4X25 (Artikelnummer: 266040-0)
Position 073 – SCHRAUBSTANGE (SKU: 322968-3)
Position 074 – ANSCHLAGRING E-10 (SKU: 961016-9)
Position 075 – SCHRAUBENSTEGHALTER (SKU: 416339-5)
Position 076 – Unterlegscheibe 12 (Artikelnummer: 941302-4)
Position 077 – GERADE KEGELRAD (SKU: 226747-0)
Position 078 – Federstift 4-20 (SKU: 951116-3)
Position 079 – GERADE KEGELRAD (SKU: 226747-0)
Position 080 – Unterlegscheibe 12 (Artikelnummer: 941302-4)
Position 081 – Federstift 4-20 (SKU: 951116-3)
Position 082 – Verriegelungshebelanschluss (SKU: 324562-7)
Position 083 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 084 – DRUCKFEDER 14 (SKU: 231315-6)
Position 085 – Verriegelungshebelwelle (Artikelnummer: 322967-5)
Position 086 – Innensechskantschraube M5x20 (Artikelnummer: 922232-8)
Position 087 – HEBEL 120 (SKU: 272248-6)
Position 088 – GRIFFSCHAFT (SKU: 324563-5)
Position 089 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 090 – Unterlegscheibe 12 (Artikelnummer: 253143-9)
Position 091 – O-RING 12 (SKU: 213107-5)
Position 092 – Unterlegscheibe 12 (Artikelnummer: 253052-2)
Position 093 – Gleitlager 12 (Artikelnummer: 214114-1)
Position 094 – STAY (SKU: 345520-0)
Position 095 – ZEIGER (SKU: 344543-5)
Position 096 – Innensechskantschraube M4x6 (Artikelnummer: 922103-9)
Position 097 – ARM 60 (SKU: 271074-0)
Position 098 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 099 – + Linsenkopfschraube M5 (Artikelnummer: 251382-5)
Position 100 – KNOPF 32 (SKU: 271423-1)
Position 101 – Unterlegscheibe 5 (Artikelnummer: 267010-2)
Position 103 – GRIFF 100 (SKU: 271073-2)
Position 105 – SECHSKANTMUTTER M12-19 (SKU: 252155-9)
Position 106 – INNENFLANSCH 53 (SKU: 224401-0)
Position 107 – GRIFF (SKU: 273523-3)
Position 108 – GRIFFPLATTE (SKU: 345534-9)
Position 109 – RING 4 (SKU: 257161-9)
Position 110 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 111 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
Position 112 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252130-5)
Position 113 – Unterlegscheibe 10 (Artikelnummer: 941251-5)
Position 114 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 115 – GRIFFSCHILDHALTER (SKU: 345539-9)
Position 116 – GRIFFPLATTE (SKU: 345534-9)
Position 117 – RING 4 (SKU: 257161-9)
Position 118 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 119 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
Position 120 – HÜLSE 10 (SKU: 257753-4)
Position 121 – SECHSKANTSCHRAUBE M10X60 (SKU: 265536-8)
Position 122 – GRIFF (SKU: 273523-3)
Position 123 – Innensechskantschraube M5x20 (Artikelnummer: 265382-9)
Position 124 – HAKENRING (SKU: 324559-6)
Position 125 – DRUCKFEDER 8 (SKU: 233229-5)
Position 126 – Rutenhalter (Artikelnummer: 418655-1)
Position 127 – Rutenhalter (Artikelnummer: 418655-1)
Position 128 – VERBINDUNGSPLATTE (SKU: 345535-7)
Position 130 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
Position 131 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
Position 132 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 133 – RING 4 (SKU: 257161-9)
Position 137 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 138 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 140 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
Position 141 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
Position 142 – Unterlegscheibe 4 (Artikelnummer: 941051-3)
Position 143 – RING 4 (SKU: 257161-9)
Position 145 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 146 – Rutenhalter (Artikelnummer: 418655-1)
Position 147 – Flachkopfschraube M6x16 (Artikelnummer: 911323-0)
Position 148 – Zugentlastung (Artikelnummer: 687049-3)
Position 149 – + Linsenkopfschraube M4x10 (Artikelnummer: 251308-7)
Position 150 – NETZKABEL 1,5-5-0,5 (SKU: 664094-5)
Position 151 – PLATTE (SKU: 345628-0)
Position 152 – RACKPLATTE (SKU: 416333-7)
Position 153 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 154 – Rutenhalter (Artikelnummer: 418655-1)
Position 155 – DRUCKFEDER 8 (SKU: 233229-5)
Position 156 – HAKENRING (SKU: 324559-6)
Position 157 – Innensechskantschraube M5x20 (Artikelnummer: 265382-9)
Position 158 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 160 – SCHIEBESITZ (SKU: 344529-9)
Position 161 – Blattfeder (SKU: 232174-1)
Position 162 – VERBINDUNGSPLATTE (SKU: 345535-7)
Position 163 – STAUBFÜHRUNG (SKU: 416439-1)
Position 164 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 166 – Staubverbinder (Artikelnummer: 418917-7)
Position 167 – Blechschraube BIND CT 4X8 (SKU: 266061-2)
Position 168 – RAHMENABDECKUNG KOMPLETT (SKU: 154599-8)
Position 169 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
Position 170 – Flachkopfschraube M6x20 (Artikelnummer: 911333-7)
Position 171 – RAHMENHALTER (SKU: 416332-9)
Position 172 – Sechskantschraube M6x20 (Artikelnummer: 265460-5)
Position 174 – Blechschraube 4x18 (Artikelnummer: 266300-0)
Position 175 – Schiebeabdeckung (Artikelnummer: 413097-4)
Position 176 – Blechschraube BIND CT 5X12 (SKU: 266035-3)
Position 177 – SCHALTKASTEN (SKU: 418918-5)
Position 180 – Zugentlastung (Artikelnummer: 687054-0)
Position 181 – SCHALTERBASIS (SKU: 418912-7)
Position 186 – Zugentlastung (Artikelnummer: 687052-4)
Position 191 – INNERE SKALAPLATTE (SKU: 816844-6)
Position 192 – + Linsenkopfschraube M4x10 (Artikelnummer: 251308-7)
Position 193 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
Position 194 – INNENSCHIENENENDE (SKU: 418908-8)
Position 195 – Innensechskantschraube M4x25 (Artikelnummer: 922146-1)
Position 196 – VORDERE ÄUSSERE SCHIENE KOMPLETT (SKU: 154705-5)
Position 199 – Untertisch (Artikelnummer: 317877-9)
Position 201 – Innensechskantschraube M4x16 (Artikelnummer: 922126-7)
Position 203 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 206 – ÄUSSERES SCHIENENENDE (SKU: 418907-0)
Position 207 – + Linsenkopfschraube M5x18 (Artikelnummer: 265045-7)
Position 212 – HSS-Stellschraube (flache Spitze) M5X (SKU: 266264-8)
Position 214 – ÄUSSERES SCHIENENENDE (SKU: 418907-0)
Position 215 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 216 – HINTERE ÄUSSERE SCHIENE (SKU: 317867-2)
Position 217 – Schienenstopper (Artikelnummer: 345529-2)
Position 218 – + Linsenkopfschraube M4x10 (Artikelnummer: 251308-7)
Position 220 – Innensechskantschraube M4x16 (Artikelnummer: 922126-7)
Position 222 – VORDERE BASISABDECKUNG (SKU: 345533-1)
Position 225 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
Position 226 – Innensechskantschraube M4x25 (Artikelnummer: 922146-1)
Position 227 – INNENSCHIENENENDE (SKU: 418908-8)
Position 228 – CAP 20 (SKU: 286212-1)
Position 229 – BASIS KOMPLETT (SKU: 154608-3)
Position 231 – Zugentlastung (Artikelnummer: 687052-4)
Position 233 – NETZKABEL 1,0-2-2,5 (SKU: 665865-3)
Position 234 – SECHSKANTMUTTER M6 (SKU: 931302-2)
Position 235 – KNOPF 37 (SKU: 271318-8)
Position 236 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 237 – Sechskantschraube M6x25 (Artikelnummer: 921342-8)
Position 238 – KNOPF 37 (SKU: 271320-1)
Position 239 – SECHSKANTMUTTER M14 (SKU: 252197-3)
Position 240 – HALTER (SKU: 421926-7)
Position 241 – SECHSKANTMUTTER M8 (Artikelnummer: 931402-8)
Position 242 – Unterlegscheibe 14 (Artikelnummer: 253797-2)
Position 243 – SECHSKANTSCHRAUBE M14X65 (SKU: 265537-6)
Position 244 – Sechskantschraube M8x40 (Artikelnummer: 921462-8)
Position 245 – 2704 NAMENSSCHILD (SKU: 861373-4)
Position 246 – Flachkopfschraube M6x25 (Artikelnummer: 911344-2)
Position 247 – WINKELMESSERBLOCK (SKU: 317865-6)
Position 248 – RHSNECK BOLZEN M8X35 (S-TYP) (SKU: 266364-4)
Position 249 – WINKELMESSERFÜHRUNG (SKU: 345522-6)
Position 250 – PIN 6 (SKU: 256769-6)
Position 251 – WINKELSCHIENE (SKU: 317872-9)
Position 252 – HSS-Stellschraube M5X5 (SKU: 266378-3)
Position 253 – WINKELANSCHLAG (SKU: 345523-4)
Position 254 – SKALA-STIFT (SKU: 324530-0)
Position 255 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
Position 256 – SECHSKANTMUTTER M4 (Artikelnummer: 931102-0)
Position 257 – Flügelmutter M8 (Artikelnummer: 252650-9)
Position 259 – Innensechskantschraube M6x20 (Artikelnummer: 922333-2)
Position 260 – LINEAL (SKU: 317897-3)
Position 261 – REGELHANDBUCH (SKU: 345521-8)
Position 262 – Linealadapter (Artikelnummer: 317864-8)
Position 263 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
Position 264 – LINSE (SKU: 418945-2)
Position 265 – ABDECKUNG (SKU: 418943-6)
Position 267 – Rändelschraube M6X52 (SKU: 265768-7)
Position 268 – QUADRATISCHE FÜHRUNG (SKU: 418948-6)
Position 269 – Blechschraube BIND PT3X8 (SKU: 265954-0)
Position 270 – DRUCKFEDER 4 (SKU: 231485-1)
Position 271 – FÜHRUNG FÜR MESSERHALTER (SKU: 418947-8)
Position 272 – DRUCKFEDER 4 (SKU: 231485-1)
Position 274 – +LINSENKOPFSCHRAUBE M5X25 (SKU: 265155-0)
Position 275 – HEBEL (SKU: 418946-0)
Position 276 – DRUCKFEDER 9 (SKU: 231297-2)
Position 277 – Verriegelungshebel (Artikelnummer: 418944-4)
Position 278 – Unterlegscheibe 4 (Artikelnummer: 253874-0)
Position 279 – Blechschraube 4x12 (Artikelnummer: 266020-6)
Position 280 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
Position 281 – Flachkopfschraube M5x22 (Artikelnummer: 911238-1)
Position 282 – GRIFFNOCKE (SKU: 345566-6)
Position 286 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 287 – Schlossplattenhalter (Artikelnummer: 345564-0)
Position 289 – HAKENVERBINDUNG (SKU: 345565-8)
Position 290 – +PHSCREW M5X655 (SKU: 265154-2)
Position 291 – MUTTER M5 (SKU: 324555-4)
Position 293 – OBERER ANSCHLUSS DES LINEALS (SKU: 345562-4)
Position 295 – TORSIONSFEDER 8 (SKU: 231683-7)
Position 296 – LINEAL OBEN (SKU: 313123-8)
Position 297 – LINEAL-OBERFÜHRUNG (SKU: 345563-2)
Position 298 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 299 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 306 – + SENKKOPFSCHRAUBE (Artikelnummer: 265160-7)
Position 308 – Unterlegscheibe 5/16" (SKU: 267305-3)
Position 309 – WINKELMESSABDECKUNG (SKU: 419219-4)
Position 310 – RING 16 (SKU: 257262-3)
Position 311 – HÜLSE 14 (SKU: 262559-7)
Position 312 – Sockel unter der Abdeckung (SKU: 345536-5)
Position 314 – PIN (SKU: 418618-7)
Position 315 – PIN (SKU: 418618-7)
Position 316 – SCHALTERKNOPF EIN (SKU: 418616-1)
Position 317 – FILZRING 6 (SKU: 443103-1)
Position 318 – FILZRING 6 (SKU: 443103-1)
Position 319 – DRUCKFEDER 8 (SKU: 231025-5)
Position 320 – DRUCKFEDER 8 (SKU: 231025-5)
Position 321 – Unterlegscheibe 7 (Artikelnummer: 253186-1)
Position 322 – Unterlegscheibe 7 (Artikelnummer: 253186-1)
Position 323 – SCHALTERKNOPF AUS (SKU: 418617-9)
Position 325 – Sanftanlaufschaltung (SKU: 631613-2)
Position 326 – Klemmenblock (Artikelnummer: 654561-8)
Position 327 – Rauschunterdrücker (Artikelnummer: 645006-7)
Position 328 – Rauschunterdrücker (Artikelnummer: 645105-5)
Position 329 – Drosselspule (Artikelnummer: 646049-2)
Position 331 – Gleitstangenhalter (Artikelnummer: 317879-5)
Position 332 – HINTERE STANGE (SKU: 324564-3)
Position 333 – HINTERER TISCH (SKU: 345537-3)
Position 335 – SECHSKANTMUTTER M10 (Artikelnummer: 931502-4)
Position 337 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – 2704

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – 2704

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
