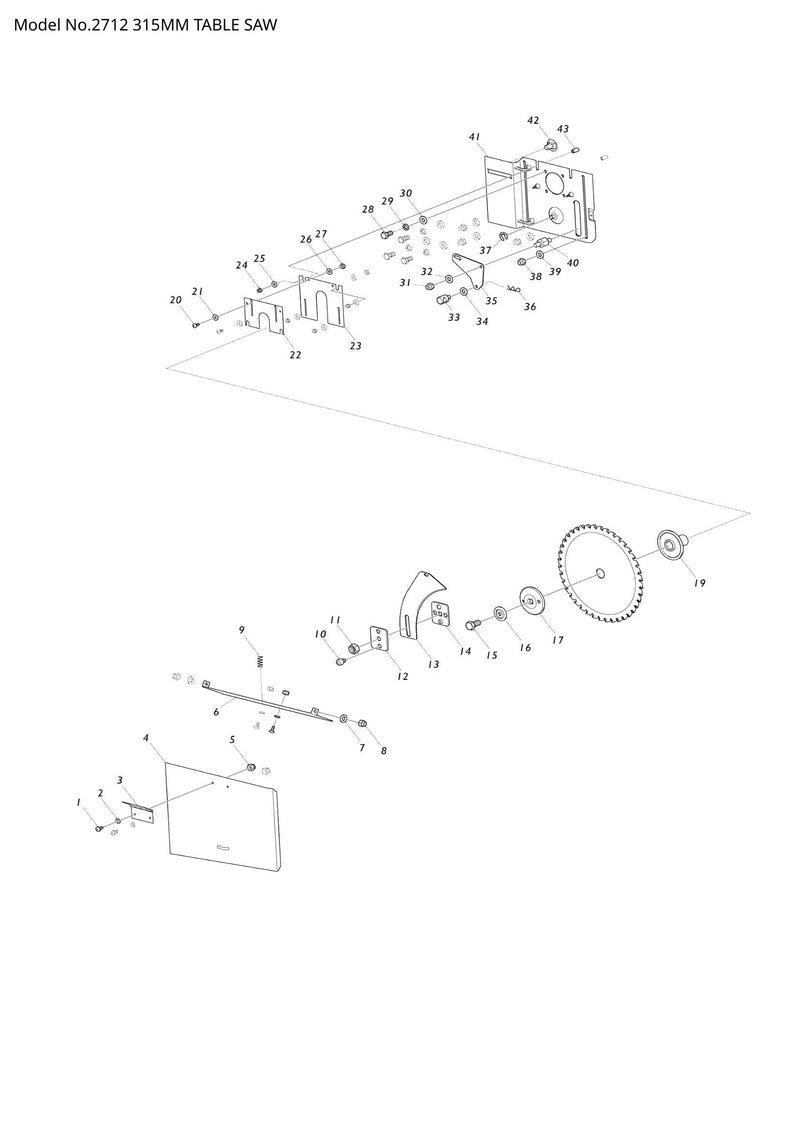

Explosionszeichnung – 2712

Name: Explosionszeichnung – 2712
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 003 – SCHARNIER (SKU: JM27100033)
Position 013 – SPALTMESSER (SKU: JM27100039)
Position 032 – Unterlegscheibe 8 (SKU: JM27100054)
Position 034 – Unterlegscheibe 8 (SKU: JM27100106)
Position 035 – Justierplatte (Artikelnummer: JM27100057)
Position 041 – Hubrahmen (Artikelnummer: JM27100072)
Position 049 – Kabelklemme (SKU: JM27100078)
Position 050 – Unterlegscheibe 5 (Artikelnummer: JM27100032)
Position 061 – Unterlegscheibe 8 (SKU: JM27100054)
Position 066 – KONTERMUTTER M8 (SKU: JM27100053)
Position 069 – FEDERSCHEIBE 5 (SKU: JM27100065)
Position 070 – Unterlegscheibe 5 (Artikelnummer: JM27100032)
Position 072 – FEDERSCHEIBE 5 (SKU: JM27100065)
Position 074 – Unterlegscheibe 8 (SKU: JM27100054)
Position 075 – SECHSKANTMUTTER M8 (SKU: JM27100020)
Position 080 – Unterlegscheibe 5 (SKU: JM27100032)
Position 081 – Staubanschluss (SKU: JM27100063)
Position 086 – FEDERSCHEIBE 5 (SKU: JM27100065)
Position 100 – Stützstange (SKU: JM27100089)
Position 103 – WAAGENETIKETT (SKU: JM27100100)
Position 108 – ARBEITSTISCH KOMPLETT (SKU: JM27110003)
Position 119 – LINKER SCHUTZ (SKU: JM27100095)
Position 120 – RECHTER SCHUTZ (SKU: JM27100096)
Position 121 – Verbindungsschraube (Artikelnummer: JM27100097)
Position 124 – Verriegelungshebel (SKU: JM27100098)
Position 126 – SCHUTZBAUGRUPPE (SKU: JM27110004)
Position 132 – RADWELLE (SKU: JM27100013)
Position 146 – BALKEN B (SKU: JM27100017)
Position 147 – LEG A (SKU: JM27100024)
Position 158 – Unterlegscheibe 6 (SKU: JM27100018)
Position 160 – HAKEN (SKU: JM27100030)
Position 171 – PRESSPLATTE (SKU: JM27100094)
Position 172 – WARNHINWEIS-ETIKETT (SKU: JM2708B060)
Position 173 – ETIKETT (Spaltkeileinstellung) (SKU: JM27080108)
Position 176 – KNOPF UNTERE ABDECKUNG (SKU: JM27100077)
Position 177 – SECHSKANTMUTTER M6 (SKU: JM27100108)
Position 178 – KNOPF-OBEN-ABDECKUNG (SKU: JM27100076)
Position 179 – Unterlegscheibe 6 (SKU: JM27100132)
Position 180 – Sicherungsring E-Form 4 (SKU: JM27100079)
Position 181 – KONTERMUTTER M8 (SKU: JM27100053)
Position 182 – Unterlegscheibe 8 (L) (SKU: JM00000370)
Position 183 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 184 – Unterlegscheibe 6 (SKU: JM27100132)
Position 185 – MAKITA-LOGO-ETIKETT (SKU: JM27180025)
Position 186 – Vierkantschraube M6 (SKU: JM27100075)
Position 187 – Stiftschraube M8x20 (Artikelnummer: JM27100074)
Position 188 – Federscheibe 8 (SKU: JM27100051)
Position 189 – Skalenetikett (Klingenhöhe) (SKU: JM00000361)
Position 190 – SECHSKANTSCHRAUBE M4 (SKU: JM27100110)
Position 191 – Unterlegscheibe 5 (SKU: JM27100032)
Position 192 – SECHSKANTMUTTER M10 (SKU: JM27100070)
Position 193 – Unterlegscheibe 8 (L) (SKU: JM00000370)
Position 194 – KONTERMUTTER M8 (SKU: JM27100053)
Position 195 – Unterlegscheibe 8 (L) (SKU: JM00000370)
Position 196 – KONTERMUTTER M8 (SKU: JM27100053)
Position 197 – Unterlegscheibe 4 (SKU: JM27100046)
Position 198 – KONTERMUTTER M4 (SKU: JM27100045)
Position 199 – KONTERMUTTER M5 (SKU: JM27100111)
Position 200 – Unterlegscheibe 5 (SKU: JM27100032)
Position 201 – KREUZSCHRAUBE M5 (SKU: JM27100031)
Position 202 – MAKITA-LOGO-ETIKETT (SKU: JM27180024)
Position 203 – LÜFTER (SKU: JM00000351)
Position 204 – Lüfterabdeckung (SKU: JM00000352)
Position 205 – Flachkopfschraube M4x6 (Artikelnummer: JM00000353)
Position 206 – Klemmenkasten (Artikelnummer: JM00000354)
Position 207 – Unterlegscheibe 4 (L) (SKU: JM00000355)
Position 208 – Flachkopfschraube M4x10 (Artikelnummer: JM00000356)
Position 209 – KLEMMENBLOCK 4P (SKU: JM00000371)
Position 210 – SELBSTSCHNEIDENDE SCHRAUBE ST3X14 (SKU: JM00000372)
Position 211 – 230-V-Leistungsschalter (SKU: JM27100153)
Position 212 – KONDENSATOR HV (SKU: JM27100159)
Position 213 – Klemmenkastendichtung (SKU: JM00000357)
Position 214 – Klemmenkastenabdeckung (SKU: JM00000358)
Position 215 – Blechschraube ST2.9X13 (SKU: JM00000359)
Position 216 – STECKER (SKU: JM27100144)
Position 233 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 234 – SPEZIALSCHRAUBE M6X10 (SKU: JM27100087)
Position 235 – Kreuzschlitzschraube M6x12 (Artikelnummer: JM27100086)
Position 236 – Unterlegscheibe 6 (Artikelnummer: JM27100018)
Position 237 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 238 – Unterlegscheibe 6 (SKU: JM27100132)
Position 239 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 240 – Unterlegscheibe 6 (Artikelnummer: JM27100018)
Position 241 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 242 – Unterlegscheibe 6 (SKU: JM27100132)
Position 243 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 244 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 245 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 246 – BEIN B (SKU: JM27100015)
Position 247 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 248 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 249 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 250 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 251 – BEIN B (SKU: JM27100015)
Position 252 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 253 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 254 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 255 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 256 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 257 – Sechskantschraube M6 (SKU: JM27100131)
Position 258 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 259 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 260 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 261 – BEAM A (SKU: JM27100019)
Position 262 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 263 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 264 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 265 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 266 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 267 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 268 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 269 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 270 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 271 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 272 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 273 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 274 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 275 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 276 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 277 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 278 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 279 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 280 – SECHSKANTMUTTER M6 (SKU: JM27100108)
Position 281 – Sechskantschraube M8 (SKU: JM27100029)
Position 282 – GRIFFHALTERUNG I (SKU: JM27100028)
Position 283 – GRIFF (SKU: JM27100027)
Position 284 – GRIFFHALTERUNG II (SKU: JM27100026)
Position 285 – Unterlegscheibe 8 (SKU: JM27100054)
Position 286 – KONTERMUTTER M8 (SKU: JM27100053)
Position 288 – Unterlegscheibe 6 (SKU: JM27100132)
Position 289 – Unterlegscheibe 6 (SKU: JM27100132)
Position 290 – SECHSKANTSCHRAUBE M6X16 (SKU: JM00000373)
Position 292 – Unterlegscheibe 6 (SKU: JM27100132)
Position 293 – Unterlegscheibe 6 (SKU: JM27100132)
Position 294 – SECHSKANTMUTTER M8 (SKU: JM27100020)
Position 295 – STOSSDÄMPFER (SKU: JM27100021)
Position 296 – Kreuzschlitzschraube M8 (SKU: JM27100022)
Position 297 – SECHSKANTMUTTER M8 (SKU: JM27100020)
Position 298 – STOSSDÄMPFER (SKU: JM27100021)
Position 299 – Kreuzschlitzschraube M8 (SKU: JM27100022)
Position 300 – SECHSKANTMUTTER M8 (SKU: JM27100020)
Position 301 – STOSSDÄMPFER (SKU: JM27100021)
Position 302 – Kreuzschlitzschraube M8 (SKU: JM27100022)
Position 303 – E-RING 10 (SKU: JM27100009)
Position 304 – SECHSKANTSCHRAUBE M6 (SKU: JM27100131)
Position 305 – Unterlegscheibe 6 (Artikelnummer: JM27100018)
Position 306 – SICHERUNGSMUTTER M6 (SKU: JM27100016)
Position 307 – Sicherungsring S-12 (SKU: JM27100102)
Position 308 – RAD (SKU: JM27100012)
Position 309 – WARNHINWEIS-ETIKETT (SKU: JM27180026)
Position 310 – Gehrungsanschlag-Baugruppe (SKU: JM27110005)
Position 311 – Zaunabdeckung A (SKU: JM27100127)
Position 312 – ZAUN (SKU: JM27100126)
Position 313 – SCHRAUBE M5X7 (SKU: JM27100124)
Position 314 – MESSKNOPF (SKU: JM27100115)
Position 315 – Ärmelabdeckung (SKU: JM27100117)
Position 316 – MESSHÜLSE 11 (SKU: JM27100118)
Position 317 – Ärmelabdeckung (SKU: JM27100117)
Position 318 – Unterlegscheibe 6 (SKU: JM27100120)
Position 319 – DRÜCKKNOPF (SKU: JM27100116)
Position 320 – Unterlegscheibe 6 (SKU: JM27100132)
Position 321 – Gehrungsanschlag (SKU: JM27100121)
Position 322 – KNOPF B (SKU: JM27100119)
Position 323 – Unterlegscheibe 6 (SKU: JM27100132)
Position 324 – SECHSKANTSCHRAUBE M6 (SKU: JM27100011)
Position 325 – Unterlegscheibe 6 (SKU: JM27100122)
Position 326 – BAR (SKU: JM27100123)
Position 327 – Zaunabdeckung B (SKU: JM27100125)
Position 328 – NAMENSSCHILD (SKU: JM27180007)
Position 329 – NUTENSTEINE (SKU: JM27100081)
Position 330 – Stützstange für Beistelltisch (Artikelnummer: JM27100129)
Position 331 – Unterlegscheibe 5 (SKU: JM27100032)

Explosionszeichnung – 2712

Beschreibung

Explosionszeichnung – 2712
