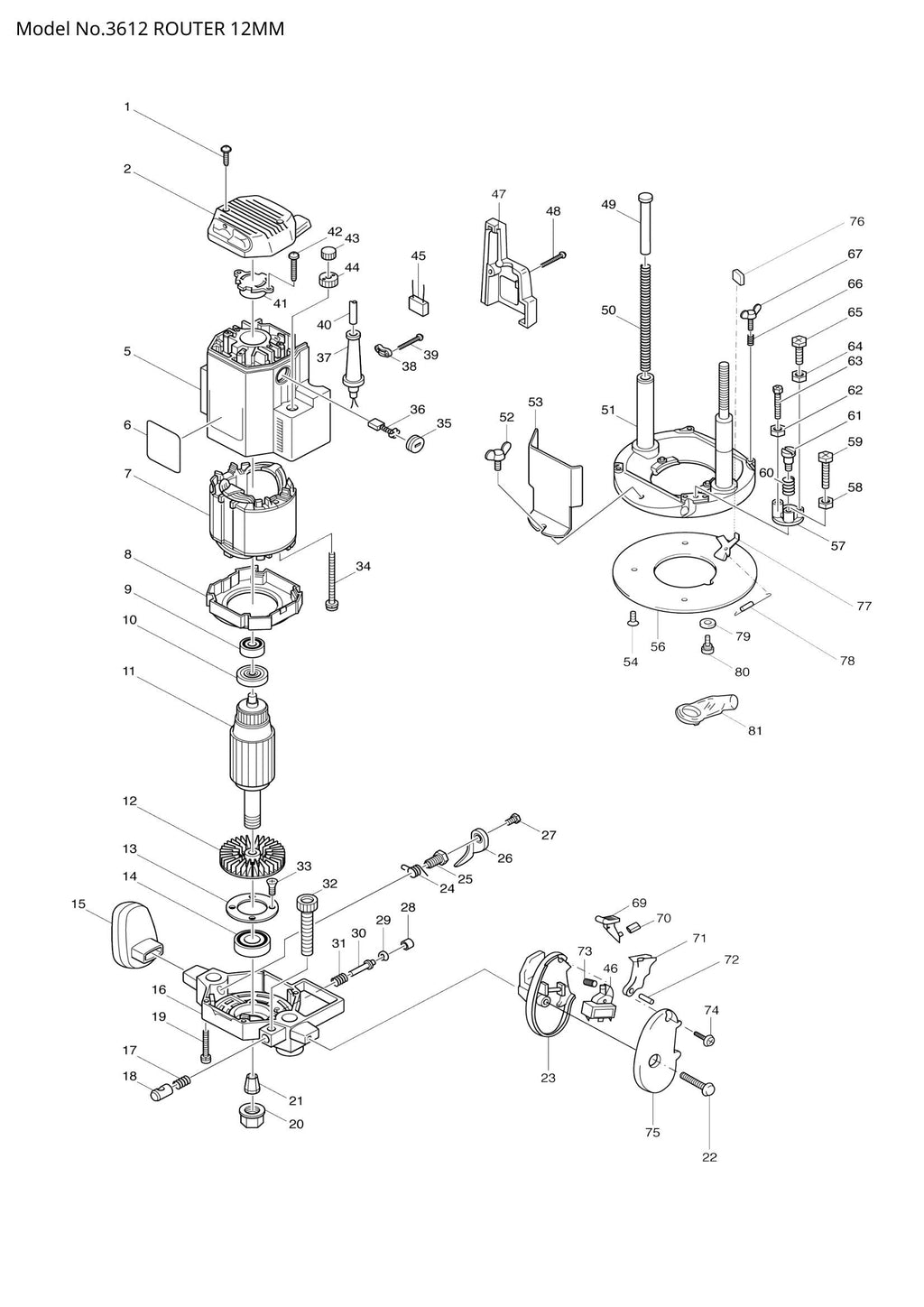

Explosionszeichnung – 3612

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 002 – HINTERE ABDECKUNG (SKU: 415450-0)
  • Position 008 – BLECHPLATTE (SKU: 415069-5)
  • Position 009 – KUGELLAGER 629DDW (SKU: 211092-6)
  • Position 010 – ISOLATIONSSCHEIBE (SKU: 681633-6)
  • Position 012 – FAN 83 (SKU: 241878-4)
  • Position 013 – LAGERHALTER 50 (SKU: 285657-0)
  • Position 015 – KNOPF (L) (SKU: 415070-0)
  • Position 017 – DRUCKFEDER 10 (SKU: 231142-1)
  • Position 018 – HALBMUTTER (SKU: 323559-3)
  • Position 019 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
  • Position 020 – SPANNZANGENMUTTER (SKU: 763629-0)
  • Position 021 – Spannzangenkegel 12 mm (Artikelnummer: 763628-2)
  • Position 022 – Flachkopfschraube M6x45 (Artikelnummer: 911368-8)
  • Position 024 – TORSIONSFEDER 15 (SKU: 231618-8)
  • Position 025 – Stellschraube M10 (Artikelnummer: 266015-9)
  • Position 026 – Verriegelungshebel (Artikelnummer: 344097-2)
  • Position 027 – SECHSKANTSCHRAUBE M5X12 (SKU: 265269-5)
  • Position 028 – CAP 11 (SKU: 286235-9)
  • Position 029 – Sicherungsring R-12 (SKU: 962062-5)
  • Position 030 – PIN 6 (SKU: 256606-4)
  • Position 031 – DRUCKFEDER 7 (SKU: 231037-8)
  • Position 032 – SCHRAUBE M10X77 (SKU: 251861-3)
  • Position 034 – Flachkopfschraube M5x80 (Artikelnummer: 911944-8)
  • Position 035 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
  • Position 039 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 041 – LAGERGEHÄUSE (SKU: 316499-2)
  • Position 042 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 043 – MUTTER M10 (SKU: 252625-8)
  • Position 044 – NYLONMUTTER M10 (SKU: 410129-8)
  • Position 048 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 049 – POLE (SKU: 314062-5)
  • Position 050 – DRUCKFEDER 11 (SKU: 231329-5)
  • Position 052 – FLÜGELSCHRAUBE M5X10 (SKU: 924206-5)
  • Position 053 – Spanabweiser (Artikelnummer: 410128-0)
  • Position 054 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
  • Position 057 – STOPPERBAUGRUPPE (SKU: 134205-1)
  • Position 060 – DRUCKFEDER 12 (SKU: 231231-2)
  • Position 061 – - Senkkopfschraube M6 (Artikelnummer: 251423-7)
  • Position 066 – DRUCKFEDER 7 (SKU: 231240-1)
  • Position 067 – FLÜGELSCHRAUBE M5X15 (SKU: 924216-2)
  • Position 069 – SPERRKNOPF (SKU: 415411-0)
  • Position 070 – DRUCKFEDER 4 (SKU: 233024-3)
  • Position 071 – SCHALTHEBEL (SKU: 415158-6)
  • Position 072 – PIN 3 (SKU: 256221-4)
  • Position 073 – DRUCKFEDER 5 (SKU: 231372-4)
  • Position 074 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 075 – KNOPFABDECKUNG (SKU: 415408-9)
  • Position 076 – CAP 14 (SKU: 286239-1)
  • Position 077 – SCHLOSSPLATTE (SKU: 344098-0)
  • Position 078 – Zugfeder 5 (Artikelnummer: 231794-8)
  • Position 079 – Unterlegscheibe 5 (Artikelnummer: 253811-4)
  • Position 080 – Stellschraube M5X10 (Artikelnummer: 266016-7)
  • Position 081 – Staubdüse (Artikelnummer: 415412-8)
