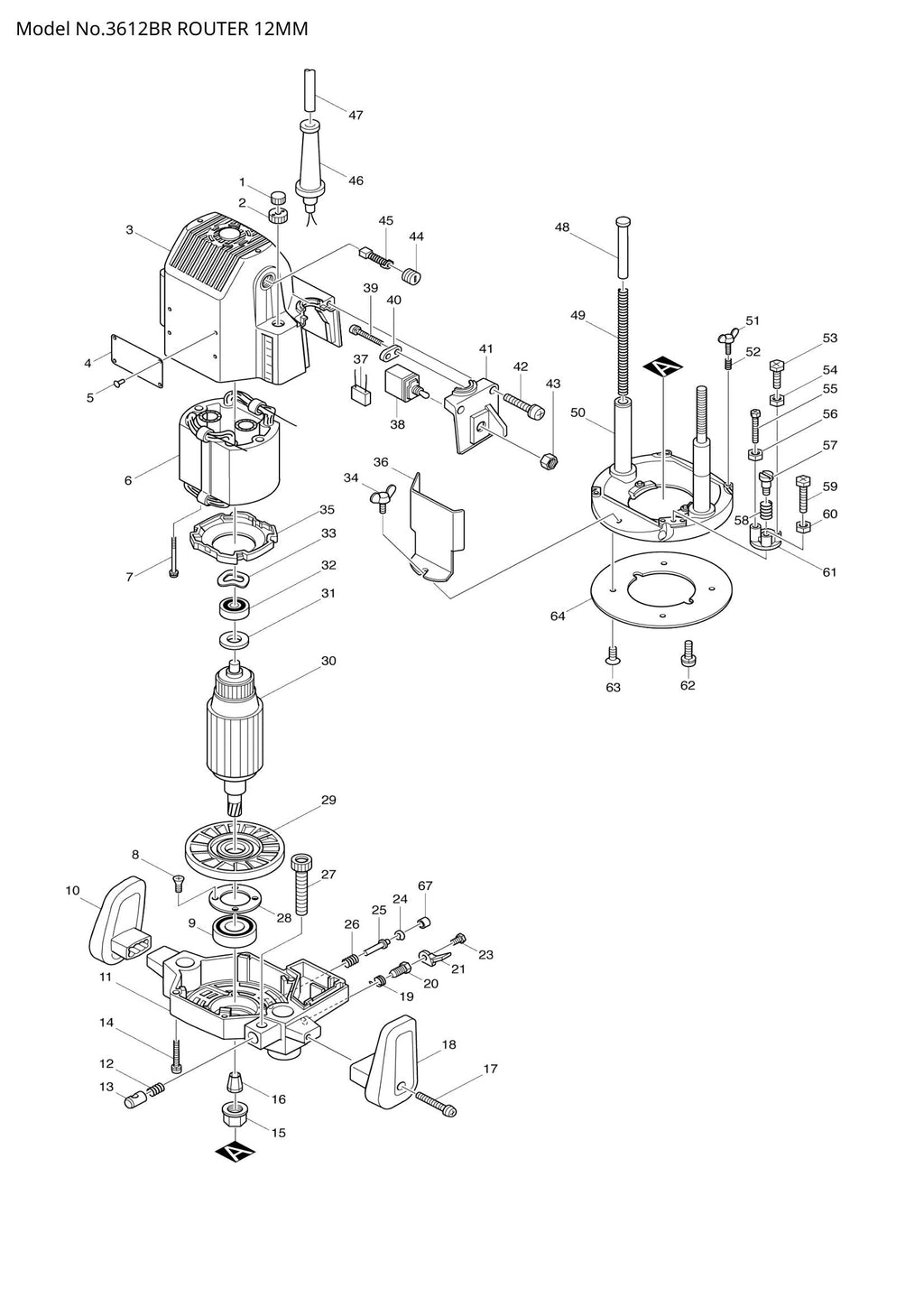

Explosionszeichnung – 3612BR

Name: Explosionszeichnung – 3612BR
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – MUTTER M10 (SKU: 252625-8)
Position 002 – NYLONMUTTER M10 (SKU: 410129-8)
Position 003 – MOTORGEHÄUSE (SKU: 157109-0)
Position 012 – DRUCKFEDER 10 (SKU: 231142-1)
Position 013 – HALBMUTTER (SKU: 323559-3)
Position 015 – SPANNZANGENMUTTER (SKU: 763629-0)
Position 016 – SPANNZANGENKEGEL 12MM (SKU: 763628-2)
Position 017 – Flachkopfschraube M6x40 (Artikelnummer: 911363-8)
Position 020 – Stellschraube M10 (Artikelnummer: 265813-8)
Position 021 – Verriegelungshebel (Artikelnummer: 341933-3)
Position 023 – SECHSKANTSCHRAUBE M5X12 (SKU: 265269-5)
Position 024 – Sicherungsring R-12 (SKU: 962062-5)
Position 025 – PIN 6 (SKU: 256606-4)
Position 026 – DRUCKFEDER 7 (SKU: 231037-8)
Position 027 – SCHRAUBE M10X77 (SKU: 251861-3)
Position 028 – LAGERHALTER 50 (SKU: 285657-0)
Position 029 – FAN 92 (SKU: 241823-9)
Position 033 – Wellenscheibe 20 (SKU: 253913-6)
Position 034 – FLÜGELSCHRAUBE M5X10 (SKU: 924206-5)
Position 035 – Prallplatte (Artikelnummer: 410258-7)
Position 036 – Spanabweiser (Artikelnummer: 410128-0)
Position 041 – SCHALTERABDECKUNG (SKU: 410297-7)
Position 043 – SECHSKANTMUTTER M12 (Artikelnummer: 652102-4)
Position 048 – POLE (SKU: 314062-5)
Position 049 – DRUCKFEDER 11 (SKU: 231329-5)
Position 050 – BASIS KOMPLETT (SKU: 151158-9)
Position 057 – - Senkkopfschraube M6 (Artikelnummer: 251423-7)
Position 058 – DRUCKFEDER 12 (SKU: 231231-2)
Position 061 – STOPPERBAUGRUPPE (SKU: 134205-1)
Position 062 – Flachkopfschraube M5x10 (Artikelnummer: 911206-4)
Position 064 – GRUNDPLATTE (SKU: 413024-1)
Position 067 – CAP 11 (SKU: 286235-9)
Position 407 – GERADE FÜHRUNG (SKU: 342428-9)
Position 408 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 409 – Federscheibe 6 (Artikelnummer: 942151-2)
Position 410 – FLÜGELSCHRAUBE M6X12 (SKU: 924311-8)
Position 419 – Spannzangenhülse für 6-mm-Bit (Artikelnummer: 763801-4)
Position 420 – Spannzangenhülse für 8-mm-Bit (Artikelnummer: 763804-8)
Position 900 – Blattfeder (Artikelnummer: 232103-4)
Position 901 – Flachkopfschraube M5x14 (Artikelnummer: 911219-5)

Explosionszeichnung – 3612BR

Beschreibung

Explosionszeichnung – 3612BR
