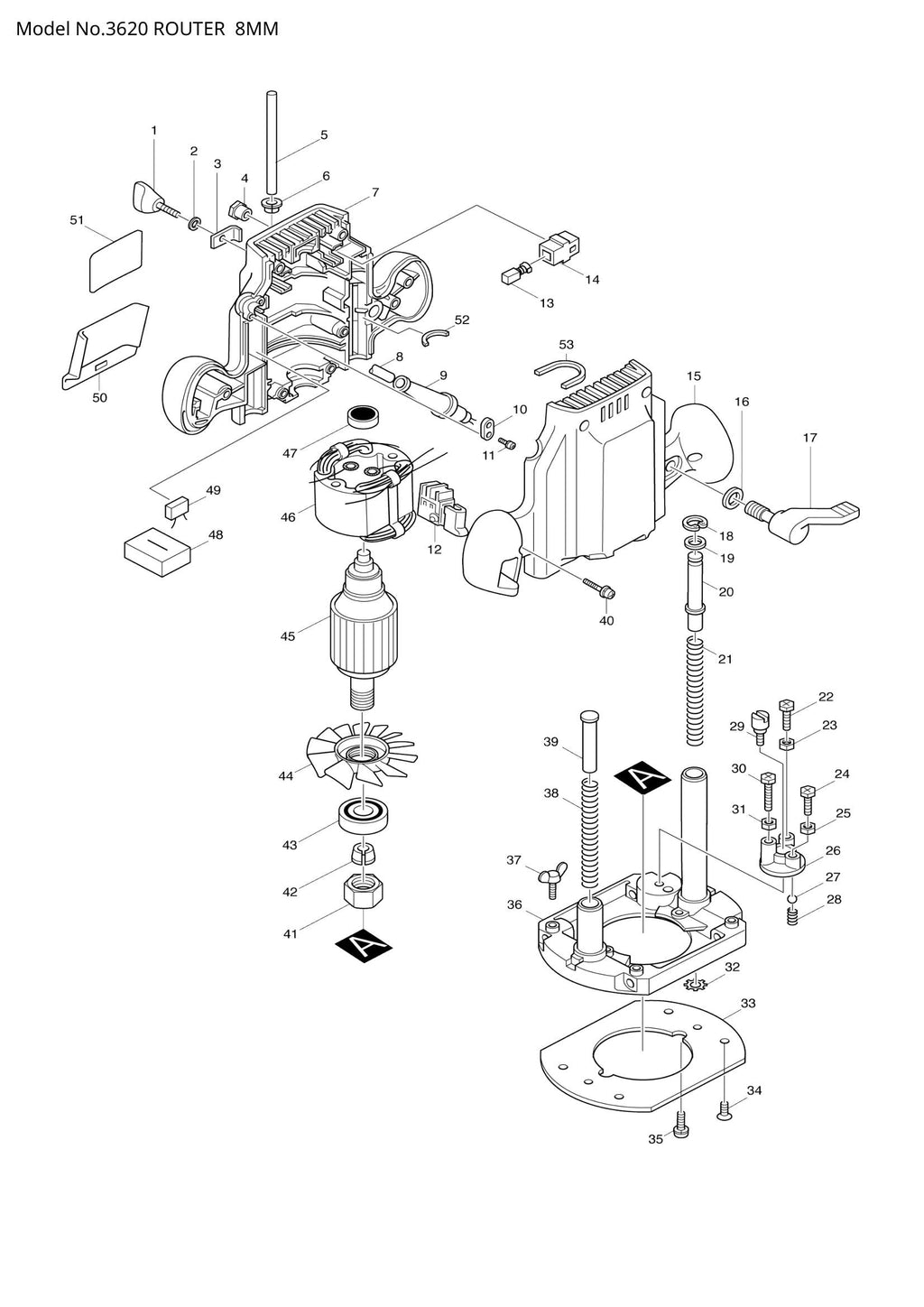

Explosionszeichnung – 3620

Name: Explosionszeichnung – 3620
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 001 – SCHRAUBE M5X20 (SKU: 251878-6)
Position 002 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
Position 003 – DRUCKPLATTE (SKU: 343352-9)
Position 004 – SECHSKANTMUTTER M8 (SKU: 252094-3)
Position 005 – STOPPER-POLE (SKU: 321948-6)
Position 006 – TIEFENZEIGER (SKU: 410960-2)
Position 009 – Kabelschutz 8-85 (SKU: 682502-4)
Position 011 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
Position 014 – Bürstenhalter (Artikelnummer: 643605-9)
Position 016 – Unterlegscheibe 8 (Artikelnummer: 941202-8)
Position 017 – HEBEL 45 (SKU: 272221-6)
Position 018 – Sicherungsring R-15 (SKU: 962065-9)
Position 021 – DRUCKFEDER 10 (SKU: 231416-0)
Position 023 – SECHSKANTMUTTER M5 (Artikelnummer: 931202-6)
Position 025 – SECHSKANTMUTTER M5 (SKU: 931202-6)
Position 026 – STOPPERBAUGRUPPE (SKU: 134437-0)
Position 027 – STAHLKUGEL 7.1 (SKU: 216009-4)
Position 028 – DRUCKFEDER 5 (SKU: 231419-4)
Position 029 – - Senkkopfschraube M6 (Artikelnummer: 251447-3)
Position 031 – SECHSKANTMUTTER M5 (SKU: 931202-6)
Position 032 – SELBSTVERRIEGELUNG 15 (SKU: 259019-8)
Position 033 – Grundplatte (Artikelnummer: 410834-7)
Position 035 – Flachkopfschraube M5x10 (Artikelnummer: 911206-4)
Position 036 – BASIS KOMPLETT (SKU: 154346-7)
Position 037 – FLÜGELSCHRAUBE M5X15 (SKU: 924216-2)
Position 038 – DRUCKFEDER 10 (SKU: 231417-8)
Position 039 – PIN 10 (SKU: 256651-9)
Position 040 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
Position 041 – SPANNZANGENMUTTER (SKU: 763615-1)
Position 042 – Spannzangenkegel 8 mm (Artikelnummer: 763618-5)
Position 043 – KUGELLAGER 6003DDW (SKU: 211275-8)
Position 044 – FAN 72 (SKU: 241835-2)
Position 047 – KUGELLAGER 608LLB (SKU: 211031-6)
Position 050 – Spanabweiser (Artikelnummer: 410896-5)
Position 051 – NAMENSSCHILD 3620 (SKU: 855739-8)
Position 052 – FILZ (SKU: 443073-4)
Position 053 – FILZ (SKU: 443074-2)
Position 054 – DRUCKFEDER 7 (SKU: 231240-1)
Position 401 – SCHRAUBENSCHLÜSSEL 13 (SKU: 781006-4)
Position 402 – SCHRAUBENSCHLÜSSEL 22 (SKU: 781011-1)
Position 403 – SCHRAUBENSCHLÜSSEL 8 (SKU: 781213-9)
Position 406 – GERADE FÜHRUNG (SKU: 164834-6)
