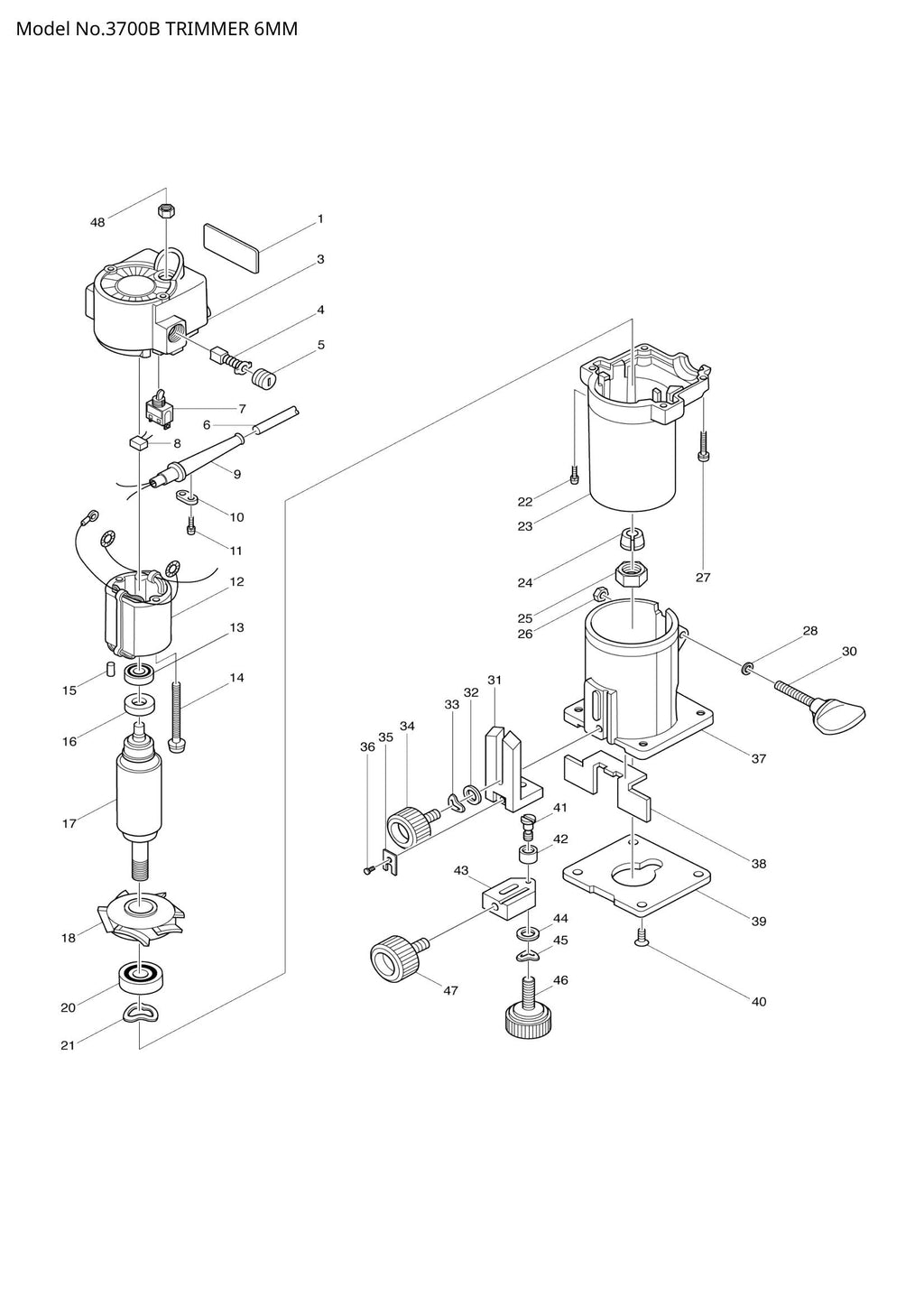

3700B exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
3700B exploded view

Explosionszeichnung – 3700B

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 005 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 010 – Zugentlastung (Artikelnummer: 687001-1)
  • Position 013 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 015 – Gummistift 4 (SKU: 263002-9)
  • Position 016 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 021 – Wellenscheibe 23 (SKU: 253905-5)
  • Position 022 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 025 – SPANNZANGENMUTTER 6 (SKU: 763606-2)
  • Position 027 – Flachkopfschraube M4x25 (Artikelnummer: 911148-2)
  • Position 028 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 032 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 035 – HAKEN (SKU: 341136-9)
  • Position 037 – BASIS (SKU: 411113-6)
  • Position 039 – BASISSCHUTZ (SKU: 411114-4)
  • Position 040 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
  • Position 044 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 048 – SECHSKANTMUTTER M12 (Artikelnummer: 652102-4)
  • Position 401 – Wellenscheibe 6 (SKU: 253903-9)
  • Position 402 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 405 – FLÜGELMUTTER M6 (SKU: 934301-3)
  • Position 409 – SCHRAUBENSCHLÜSSEL 10 (SKU: 781003-0)
  • Position 410 – SCHRAUBENSCHLÜSSEL 17 (SKU: 781008-0)
