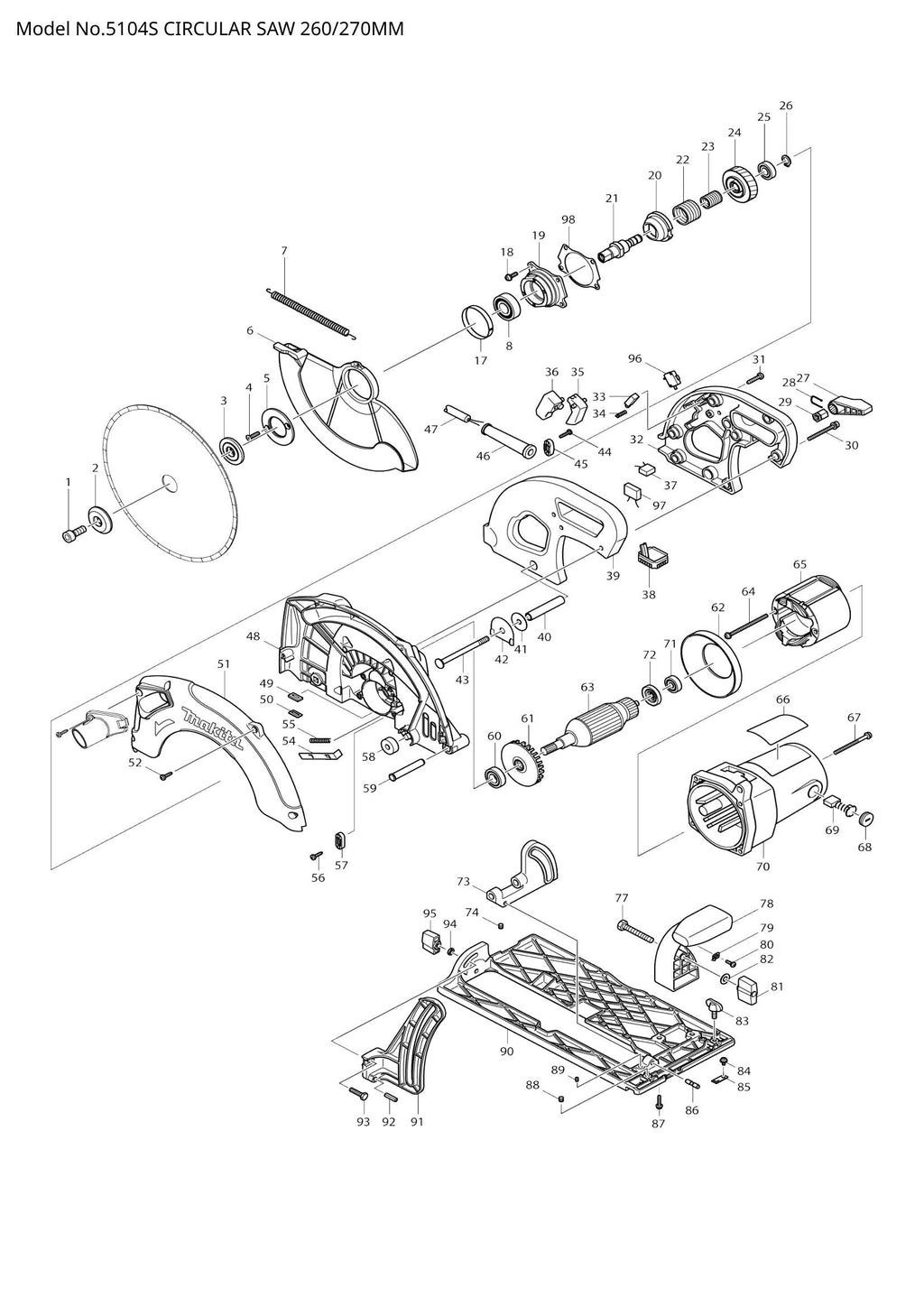

5104S exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
5104S exploded view

Explosionszeichnung – 5104S

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Innensechskantschraube M10x2 (Artikelnummer: 266083-2)
  • Position 002 – ÄUSSERER FLANSCH 45 (SKU: 224325-0)
  • Position 003 – INNENFLANSCH 45 (SKU: 224326-8)
  • Position 004 – Senkkopfschraube M5 (Artikelnummer: 912222-9)
  • Position 005 – LAGERHALTER 34-62 (SKU: 285681-3)
  • Position 006 – SICHERHEITSABDECKUNG (SKU: 318240-9)
  • Position 007 – Zugfeder 6 (Artikelnummer: 231850-4)
  • Position 008 – KUGELLAGER 6203DDW (SKU: 211278-2)
  • Position 017 – DICKENRING (SKU: 344303-5)
  • Position 018 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
  • Position 019 – LAGERGEHÄUSE (SKU: 316709-7)
  • Position 020 – Verriegelungshülse (SKU: 322830-2)
  • Position 021 – SPINDEL (SKU: 322827-1)
  • Position 022 – Verriegelungsfeder 27 (Artikelnummer: 231968-1)
  • Position 023 – Verriegelungsfeder 20 (Artikelnummer: 231969-9)
  • Position 024 – SCHRÄGZAHNRAD ​​39 (SKU: 226452-9)
  • Position 025 – KUGELLAGER 6001 (SKU: 211104-5)
  • Position 026 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 027 – HEBEL 54 (SKU: 272230-5)
  • Position 028 – RINGFEDER 12 (SKU: 231955-0)
  • Position 029 – SECHSKANTMUTTER M8 (Artikelnummer: 252134-7)
  • Position 030 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
  • Position 031 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 032 – DRÜCKERSET (Artikelnummer: 182773-8)
  • Position 033 – SPERRKNOPF (SKU: 415440-3)
  • Position 034 – DRUCKFEDER 4 (SKU: 231230-4)
  • Position 035 – SCHALTHEBEL (SKU: 415439-8)
  • Position 036 – SCHALTER TG70B (SKU: 651923-1)
  • Position 037 – Geräuschunterdrücker (Artikelnummer: 645105-5)
  • Position 038 – STEUERUNG 200/220/240 V (SKU: 631209-9)
  • Position 039 – DRÜCKERSET (Artikelnummer: 182773-8)
  • Position 040 – ROHR 9 (SKU: 331469-0)
  • Position 041 – Unterlegscheibe 8 (Artikelnummer: 267216-2)
  • Position 042 – Blattfeder (SKU: 232151-3)
  • Position 043 – Vierkantschraube mit Kappe M8x98 (Artikelnummer: 266019-1)
  • Position 044 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 045 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 046 – Kabelschutz 10-90 (Artikelnummer: 682505-8)
  • Position 047 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
  • Position 048 – Klingengehäuse komplett (Artikelnummer: 158612-4)
  • Position 049 – FILZ (SKU: 443098-8)
  • Position 050 – PLATTE (SKU: 344263-1)
  • Position 051 – Klingengehäuseabdeckung (SKU: 318237-8)
  • Position 052 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 054 – WELLENSPERRE (SKU: 344261-5)
  • Position 055 – DRUCKFEDER 6 (SKU: 233084-5)
  • Position 056 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 057 – Zugentlastung (Artikelnummer: 687052-4)
  • Position 058 – GUMMIRING 8 (SKU: 262007-6)
  • Position 059 – PIN 10 (SKU: 268008-2)
  • Position 060 – KUGELLAGER 6002DDW (SKU: 211236-8)
  • Position 061 – FAN 74 (SKU: 241889-9)
  • Position 062 – Prallplatte (Artikelnummer: 415768-9)
  • Position 063 – ANKERBAUGRUPPE 220/240 V (SKU: 516653-0)
  • Position 064 – Flachkopfschraube M5x80 (Artikelnummer: 911944-8)
  • Position 065 – FELDBAUGRUPPE 220-240 V (SKU: 596318-0)
  • Position 066 – 5104S TYPENSCHILD (SKU: 864143-0)
  • Position 067 – Flachkopfschraube M5x65 (Artikelnummer: 911288-6)
  • Position 068 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
  • Position 070 – MOTORGEHÄUSE KOMPLETT (SKU: 158613-2)
  • Position 071 – KUGELLAGER 629LLB (SKU: 210042-8)
  • Position 072 – ISOLATIONSSCHEIBE (SKU: 681633-6)
  • Position 073 – ANGLERPLATTE (SKU: 318262-9)
  • Position 074 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266039-5)
  • Position 077 – SECHSKANTSCHRAUBE M8X55 (SKU: 921477-5)
  • Position 078 – WINKELPLATTENFÜHRUNG (SKU: 415722-3)
  • Position 079 – ZEIGER (SKU: 816128-2)
  • Position 080 – Blechschraube 4x12 (Artikelnummer: 266020-6)
  • Position 081 – FLÜGELMUTTER (SKU: 252626-6)
  • Position 082 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
  • Position 083 – Rändelschraube M6X14 (SKU: 265701-9)
  • Position 084 – Flachkopfschraube M4x8 (Artikelnummer: 911109-2)
  • Position 085 – OBERE FÜHRUNG (SKU: 415433-0)
  • Position 086 – PIN 6 (SKU: 256231-1)
  • Position 087 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 088 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266039-5)
  • Position 089 – HSS-Stellschraube (Schneidkopf) M4 x 5 (Artikelnummer: 265993-0)
  • Position 090 – BASIS (SKU: 318238-6)
  • Position 091 – TIEFENFÜHRER (SKU: 318239-4)
  • Position 092 – Federstift 6-20 (SKU: 951210-1)
  • Position 093 – SECHSKANTSCHRAUBE M6X25 (SKU: 921342-8)
  • Position 094 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 095 – FLÜGELMUTTER M6 (SKU: 252624-0)
  • Position 096 – SCHALTER V-15-2A5 (SKU: 651941-9)
  • Position 097 – Geräuschunterdrücker (Artikelnummer: 645200-1)
  • Position 098 – DICHTUNG (SKU: 442142-8)
