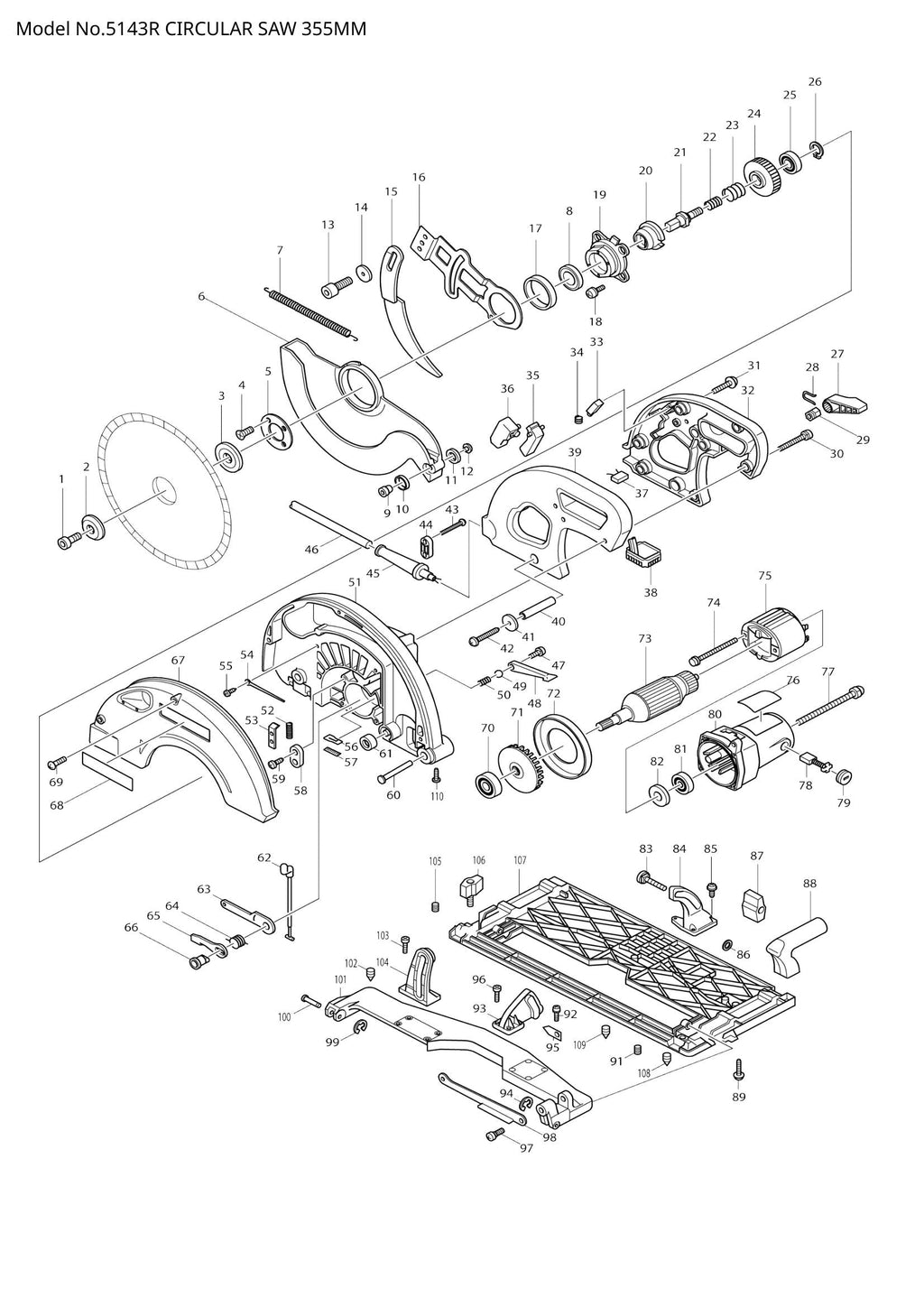

5143R exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
5143R exploded view

Explosionszeichnung – 5143R

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Innensechskantschraube M10x2 (Artikelnummer: 266083-2)
  • Position 004 – Senkkopfschraube M5 (Artikelnummer: 912222-9)
  • Position 005 – LAGERHALTER 42-68 (SKU: 285683-9)
  • Position 008 – KUGELLAGER 6204DDW (SKU: 211329-1)
  • Position 009 – ROLLENSTIFT 6 (SKU: 415437-2)
  • Position 010 – ROLLER 20 (SKU: 415438-0)
  • Position 011 – ROLLER 20 (SKU: 415438-0)
  • Position 012 – ROLLENSTIFT 6 (SKU: 415437-2)
  • Position 013 – Innensechskantschraube M8x16 (Artikelnummer: 922422-3)
  • Position 017 – DICKENRING (SKU: 344304-3)
  • Position 018 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 019 – LAGERGEHÄUSE (SKU: 316753-4)
  • Position 020 – Verriegelungshülse (SKU: 322830-2)
  • Position 021 – SPINDEL (SKU: 322828-9)
  • Position 022 – Verriegelungsfeder 20 (Artikelnummer: 231969-9)
  • Position 023 – Verriegelungsfeder 27 (Artikelnummer: 231968-1)
  • Position 024 – SCHRÄGZAHNRAD ​​57 (SKU: 226453-7)
  • Position 025 – KUGELLAGER 6001 (SKU: 211104-5)
  • Position 026 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 027 – HEBEL 54 (SKU: 272230-5)
  • Position 028 – RINGFEDER 12 (SKU: 231955-0)
  • Position 029 – SECHSKANTMUTTER M8 (Artikelnummer: 252134-7)
  • Position 030 – Flachkopfschraube M5x40 (Artikelnummer: 911263-2)
  • Position 031 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 032 – DRÜCKERSET (Artikelnummer: 182773-8)
  • Position 033 – SPERRKNOPF (SKU: 415440-3)
  • Position 034 – DRUCKFEDER 4 (SKU: 231230-4)
  • Position 035 – SCHALTHEBEL (SKU: 415439-8)
  • Position 036 – SCHALTER TG70B (SKU: 651923-1)
  • Position 037 – Geräuschunterdrücker (Artikelnummer: 645105-5)
  • Position 039 – DRÜCKERSET (Artikelnummer: 182773-8)
  • Position 040 – ROHR 9 (SKU: 331469-0)
  • Position 041 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
  • Position 042 – Vierkantschraube mit Kappe M8x98 (Artikelnummer: 266019-1)
  • Position 043 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 047 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
  • Position 049 – STAHLKUGEL 7.9 (SKU: 216004-4)
  • Position 050 – DRUCKFEDER 7 (SKU: 231240-1)
  • Position 052 – DRUCKFEDER 5 (SKU: 233140-1)
  • Position 053 – WELLENSPERRE (SKU: 344294-0)
  • Position 054 – FÜHRUNGSSTANGE (SKU: 322829-7)
  • Position 055 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
  • Position 056 – FILZ (SKU: 443098-8)
  • Position 057 – PLATTE (SKU: 344263-1)
  • Position 058 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 059 – Blechschraube CT 4X16 (SKU: 266034-5)
  • Position 062 – Drahtseil (Artikelnummer: 353017-5)
  • Position 063 – ARM (SKU: 344295-8)
  • Position 064 – TORSIONSFEDER 23 (SKU: 231625-1)
  • Position 065 – Nockenplatte (Artikelnummer: 344296-6)
  • Position 066 – PIN 12 (SKU: 268009-0)
  • Position 067 – Klingengehäuseabdeckung (SKU: 415817-2)
  • Position 068 – MAKITA LABEL (SKU: 819091-8)
  • Position 069 – Blechschraube BIND CT 5X20 (SKU: 266036-1)
  • Position 071 – FAN 74 (SKU: 241889-9)
  • Position 072 – Prallplatte (Artikelnummer: 415768-9)
  • Position 074 – Flachkopfschraube M5x90 (Artikelnummer: 911947-2)
  • Position 076 – NAMENSSCHILD 5143R (SKU: 857936-2)
  • Position 077 – Flachkopfschraube M5x65 (Artikelnummer: 911288-6)
  • Position 079 – Bürstenhalterkappe 7-18 (SKU: 643700-5)
  • Position 082 – ISOLATIONSSCHEIBE (SKU: 681633-6)
  • Position 083 – Vierkantschraube mit Kappe M8X50 (Artikelnummer: 923471-3)
  • Position 085 – Blechschraube BIND CT 5X20 (SKU: 266036-1)
  • Position 086 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
  • Position 087 – FLÜGELMUTTER (SKU: 252626-6)
  • Position 088 – GRIFF (SKU: 415815-6)
  • Position 089 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 090 – PIN 8 (SKU: 268013-9)
  • Position 091 – HSS-Stellschraube (Schneidkopf) M4 x 5 (Artikelnummer: 265993-0)
  • Position 092 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
  • Position 094 – ANSCHLAGRING E-6 (SKU: 961012-7)
  • Position 095 – ZEIGER (SKU: 343902-0)
  • Position 097 – + BINDEKOPFSCHRAUBE M5 (Artikelnummer: 265011-4)
  • Position 099 – ANSCHLAGRING E-6 (SKU: 961012-7)
  • Position 100 – PIN 8 (SKU: 268013-9)
  • Position 102 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266085-8)
  • Position 103 – Blechschraube BIND CT 5X20 (SKU: 266036-1)
  • Position 105 – HSS-Stellschraube (Schneidkopf) M4 x 5 (Artikelnummer: 265993-0)
  • Position 106 – ZIFFERBLATTSCHRAUBE M6X15 (SKU: 251858-2)
  • Position 108 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266085-8)
  • Position 109 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266085-8)
  • Position 110 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
  • Position 113 – VERPACKUNG (SKU: 442125-8)
