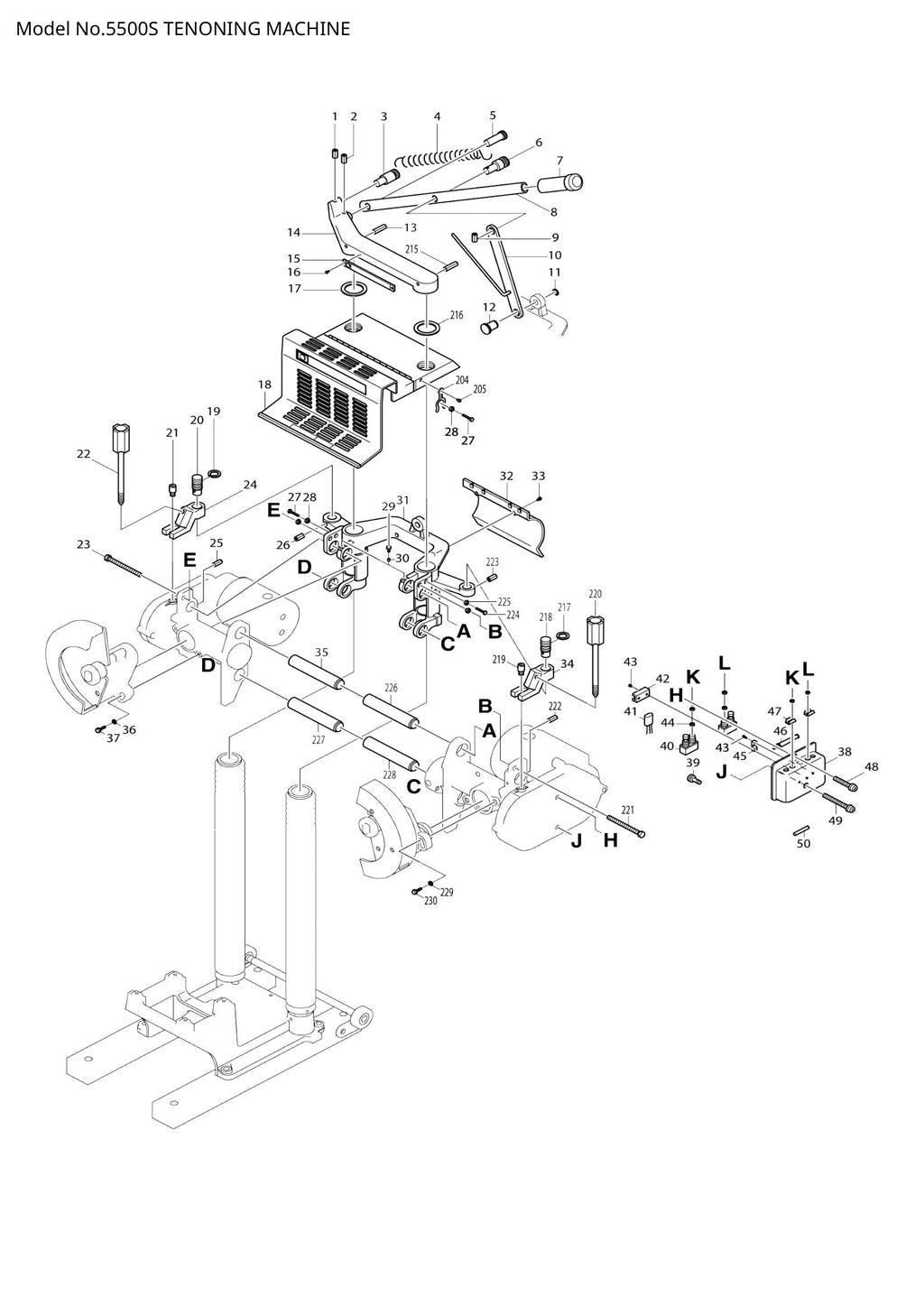

Explosionszeichnung – 5500S

Name: Explosionszeichnung – 5500S
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Federstift 5-32 (SKU: 951172-3)
Position 002 – Federstift 5-32 (SKU: 951172-3)
Position 003 – PIN 16-29 (SKU: 256414-3)
Position 004 – Zugfeder 22 (Artikelnummer: 231743-5)
Position 005 – PIN 16 (SKU: 256621-8)
Position 006 – PIN 16-29 (SKU: 256415-1)
Position 007 – GRIFFABDECKUNG 27 (SKU: 273008-9)
Position 011 – Sicherungsring S-16 (SKU: 961056-7)
Position 012 – PIN 16 (Artikelnummer: 256620-0)
Position 014 – Stangenhalterung (Artikelnummer: 311470-1)
Position 015 – TYPENSCHILD 5500S (SKU: 854666-6)
Position 016 – NIET 0-5 (SKU: 953106-2)
Position 017 – GUMMISCHEIBE 40 (SKU: 261502-3)
Position 019 – Sicherungsring S-22 (SKU: 961102-6)
Position 020 – ARMHALTERSTIFT (SKU: 321158-5)
Position 021 – Stellschraube M8 (Artikelnummer: 251968-5)
Position 023 – SECHSKANTSCHRAUBE M8X105 (SKU: 265224-7)
Position 024 – HEBELARM L (SKU: 311469-6)
Position 025 – Federstift 5-18 (SKU: 951160-0)
Position 026 – Federstift 5-32 (SKU: 951172-3)
Position 027 – Sechskantschraube M8x50 (Artikelnummer: 921472-5)
Position 029 – Flachkopfschraube M6x10 (Artikelnummer: 911307-8)
Position 030 – NYLON PIN 5 (SKU: 263003-7)
Position 032 – HINTERE SICHERHEITSABDECKUNG (SKU: 341523-2)
Position 033 – Flachkopfschraube M5x12 (Artikelnummer: 911211-1)
Position 034 – HEBELARM R (SKU: 311468-8)
Position 035 – Rutschstange (Artikelnummer: 331116-3)
Position 036 – Unterlegscheibe 8 (Artikelnummer: 253065-3)
Position 037 – Sechskantschraube M8x30 (Artikelnummer: 921451-3)
Position 039 – Flachkopfschraube M4x8 (Artikelnummer: 652014-1)
Position 042 – Zugentlastung (Artikelnummer: 687606-7)
Position 047 – SCHALTERSCHUTZ (SKU: 342186-7)
Position 051 – Sechskantschraube mit Flansch M8x17 (Artikelnummer: 251697-0)
Position 052 – Unterlegscheibe 8 (Artikelnummer: 253752-4)
Position 053 – ÄUSSERER FLANSCH 40 (SKU: 224161-4)
Position 056 – SCHLÜSSEL 4 (SKU: 254221-8)
Position 057 – DRUCKFEDER 18 (SKU: 231268-9)
Position 058 – Tellerscheibe 17 (SKU: 253953-4)
Position 061 – Gummistift 6 (SKU: 263005-3)
Position 063 – STIRNRAD 32 (SKU: 221854-4)
Position 065 – Tellerscheibe 8 (SKU: 253952-6)
Position 067 – Spiralkegelrad 20 (Artikelnummer: 221331-6)
Position 068 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 069 – Sicherungsring S-15 (SKU: 961055-9)
Position 070 – STIRNRAD 38 (SKU: 221855-2)
Position 071 – Leerlaufspindel (SKU: 321150-1)
Position 072 – Sicherungsring S-20 (SKU: 961060-6)
Position 073 – STIRNRAD 42 (SKU: 221856-0)
Position 074 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 075 – HAUPTSPINDEL (SKU: 321130-7)
Position 076 – CHIPPLATTE L (SKU: 341554-1)
Position 078 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 079 – Staubdichtung 12 (SKU: 213102-5)
Position 080 – FAN 86 (SKU: 241098-0)
Position 082 – Staubdichtung 10 (SKU: 213051-6)
Position 083 – Gummistift 4 (SKU: 263002-9)
Position 084 – KUGELLAGER 6200LLB (SKU: 211066-7)
Position 086 – ISOLATIONSSCHEIBE (SKU: 681002-1)
Position 089 – Zugentlastung (Artikelnummer: 687606-7)
Position 090 – Flachkopfschraube M4x14 (Artikelnummer: 911121-2)
Position 091 – HINTERE ABDECKUNG (SKU: 341512-7)
Position 092 – Flachkopfschraube M5x12 (Artikelnummer: 911211-1)
Position 093 – Innensechskantschraube M8x14 (Artikelnummer: 251972-4)
Position 094 – Sechskantschraube mit Flansch M6x12 (Artikelnummer: 265227-1)
Position 096 – MOTORGEHÄUSE (SKU: 156591-0)
Position 097 – FLANSCH 25 (SKU: 224163-0)
Position 098 – INNENFLANSCH 51 (SKU: 224169-8)
Position 099 – Stellschraube M5x12 (Artikelnummer: 913217-5)
Position 103 – KUGELLAGER 6004LLB (SKU: 211301-3)
Position 104 – MITTELGETRIEBEGEHÄUSE (SKU: 157038-7)
Position 105 – Flachkopfschraube M6x35 (Artikelnummer: 911356-5)
Position 106 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 107 – Zwischenwelle (Artikelnummer: 321154-3)
Position 108 – SCHRÄGZAHNRAD 80 (SKU: 221664-9)
Position 109 – Unterlegscheibe 16 (Artikelnummer: 253771-0)
Position 110 – Flachkopfschraube M6x35 (Artikelnummer: 911356-5)
Position 111 – SEITENGETRIEBEGEHÄUSE (SKU: 157039-5)
Position 112 – Flachkopfschraube M6x25 (Artikelnummer: 911341-8)
Position 113 – SCHRÄGZAHNRAD 91 (SKU: 221665-7)
Position 114 – BINDEKOPFSCHRAUBE M8X10 (SKU: 915406-8)
Position 115 – KUGELLAGER 6302LLB (SKU: 211211-4)
Position 116 – Spiralkegelrad 20 (Artikelnummer: 221331-6)
Position 117 – SÄGEBLATTWELLE (SKU: 321153-5)
Position 119 – Chipplatte R (Artikelnummer: 341555-9)
Position 122 – FAN 86 (SKU: 241018-4)
Position 126 – SECHSKANTMUTTER M8 (Artikelnummer: 931401-0)
Position 127 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 134 – HEBEL 45 (SKU: 272210-1)
Position 137 – DRUCKFEDER 9 (SKU: 231297-2)
Position 138 – Federstift 6-28 (SKU: 951216-9)
Position 140 – ANSCHLAGRING E-15 (SKU: 961065-6)
Position 141 – FLÜGELSCHRAUBE M6X15 (SKU: 924316-8)
Position 143 – DRUCKFEDER 7 (SKU: 231005-1)
Position 144 – NYLON PIN 5 (SKU: 263003-7)
Position 145 – Gleitrohr 390 (Artikelnummer: 331118-9)
Position 146 – Federstift 5-14 (SKU: 951154-5)
Position 147 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 151 – KNOPF 40 (SKU: 271610-2)
Position 152 – Federstift 5-32 (SKU: 951172-3)
Position 153 – UNTERSTÜTZER (SKU: 311466-2)
Position 154 – SCHRAUBE M14 (SKU: 321156-9)
Position 155 – BUCHSE (SKU: 331119-7)
Position 156 – Unterlegscheibe 8 (Artikelnummer: 941202-8)
Position 158 – SECHSKANTSCHRAUBE M8X35 (SKU: 921457-1)
Position 159 – VORSCHUBHEBEL (SKU: 163131-7)
Position 160 – BUCHSE (SKU: 331163-4)
Position 161 – Rutschstange 250 (Artikelnummer: 321398-5)
Position 162 – SECHSKANTMUTTER M8 (Artikelnummer: 931401-0)
Position 163 – ROLLER (SKU: 321155-1)
Position 164 – NYLON PIN 6 (SKU: 263006-1)
Position 165 – DRUCKFEDER 9 (SKU: 231071-8)
Position 166 – FLÜGELSCHRAUBE M8X25 (SKU: 924436-8)
Position 169 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 170 – HÜLSE 8 (SKU: 257577-8)
Position 171 – ANSCHLAGRING E-15 (SKU: 961065-6)
Position 173 – GRIP 30 (SKU: 273420-3)
Position 174 – - SCHRAUBE M10 (SKU: 251904-1)
Position 178 – BALG (SKU: 411661-5)
Position 179 – HAUPTMAST (SKU: 331115-5)
Position 180 – STAHLPLATTE (SKU: 341536-3)
Position 181 – Flachkopfschraube M5x12 (Artikelnummer: 911211-1)
Position 183 – Federstift 6-60 (SKU: 951237-1)
Position 185 – ROLLENWELLE (SKU: 321171-3)
Position 187 – ANSCHLAGRING E-9 (SKU: 961015-1)
Position 188 – ROLLER 60 (SKU: 311475-1)
Position 190 – LINK 100 (SKU: 341548-6)
Position 192 – SECHSKANTSCHRAUBE M10X50 (SKU: 921572-1)
Position 193 – STABILER BASIS (SKU: 441030-6)
Position 194 – SCHRÄGZAHNRAD 80 (SKU: 221679-6)
Position 195 – SCHRÄGZAHNRAD 91 (SKU: 221680-1)
Position 196 – + Linsenkopfschraube M5 (Artikelnummer: 251219-6)
Position 197 – Wellenscheibe 6 (SKU: 253903-9)
Position 198 – VISE STOPPER (SKU: 343711-7)
Position 199 – INDIKATIONSSCHILD (SKU: 343749-2)
Position 200 – Skalenplatte (Artikelnummer: 816224-6)
Position 201 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 202 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 203 – SECHSKANTMUTTER M8 (Artikelnummer: 931403-6)
Position 204 – HAKEN (SKU: 322364-5)
Position 205 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 206 – SECHSKANTSCHRAUBE M8X16 (SKU: 265370-6)
Position 208 – + Linsenkopfschraube M5 (Artikelnummer: 251382-5)
Position 209 – Federscheibe 6 (SKU: 942151-2)
Position 210 – Unterlegscheibe 10 (Artikelnummer: 253878-2)
Position 211 – SECHSKANTMUTTER M10 (Artikelnummer: 931502-4)
Position 212 – Befestigungsmutter M10 (Artikelnummer: 259030-0)
Position 215 – Federstift 6-60 (SKU: 951237-1)
Position 216 – Gummischeibe 40 (SKU: 261502-3)
Position 217 – Sicherungsring S-22 (SKU: 961102-6)
Position 218 – ARMHALTERSTIFT (SKU: 321158-5)
Position 219 – Stellschraube M8 (Artikelnummer: 251968-5)
Position 221 – Sechskantschraube M8x105 (Artikelnummer: 265224-7)
Position 222 – Federstift 5-18 (SKU: 951160-0)
Position 223 – Federstift 5-32 (SKU: 951172-3)
Position 224 – Sechskantschraube M8x50 (Artikelnummer: 921472-5)
Position 225 – SECHSKANTMUTTER M8-17 (SKU: 252026-0)
Position 226 – Rutschstange (Artikelnummer: 331116-3)
Position 227 – Rutschstange (Artikelnummer: 331116-3)
Position 228 – Rutschstange (Artikelnummer: 331116-3)
Position 229 – Unterlegscheibe 8 (Artikelnummer: 253065-3)
Position 230 – Sechskantschraube M8x30 (Artikelnummer: 921451-3)
Position 232 – Gummistift 6 (SKU: 263005-3)
Position 233 – Gummistift 6 (SKU: 263005-3)
Position 234 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 235 – Gummistift 6 (SKU: 263005-3)
Position 237 – Gummistift 6 (SKU: 263005-3)
Position 239 – Gummistift 6 (SKU: 263005-3)
Position 240 – Gummistift 6 (SKU: 263005-3)
Position 241 – Gummistift 6 (SKU: 263005-3)
Position 242 – Sicherungsring S-15 (SKU: 961055-9)
Position 243 – Gummistift 6 (SKU: 263005-3)
Position 244 – Sicherungsring S-15 (SKU: 961055-9)
Position 245 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 246 – Sechskantschraube mit Flansch M8x17 (Artikelnummer: 251697-0)
Position 247 – Unterlegscheibe 8 (Artikelnummer: 253752-4)
Position 248 – ÄUSSERER FLANSCH 40 (SKU: 224161-4)
Position 251 – SCHLÜSSEL 4 (SKU: 254221-8)
Position 252 – DRUCKFEDER 18 (SKU: 231268-9)
Position 253 – Flachkopfschraube M6x35 (Artikelnummer: 911356-5)
Position 254 – Tellerscheibe 17 (SKU: 253953-4)
Position 255 – ÄUSSERES ZAHNRADGEHÄUSE (SKU: 159289-8)
Position 256 – Gummistift 6 (SKU: 263005-3)
Position 258 – STIRNRAD 32 (SKU: 221854-4)
Position 260 – Gummistift 6 (SKU: 263005-3)
Position 261 – INNERES ZAHNRADGEHÄUSE (SKU: 159290-3)
Position 262 – Tellerscheibe 8 (SKU: 253952-6)
Position 264 – Spiralkegelrad 20 (Artikelnummer: 221331-6)
Position 265 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 266 – Gummistift 6 (SKU: 263005-3)
Position 267 – Sicherungsring S-15 (SKU: 961055-9)
Position 269 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 270 – Leerlaufspindel (SKU: 321150-1)
Position 271 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 272 – Gummistift 6 (SKU: 263005-3)
Position 273 – Gummistift 6 (SKU: 263005-3)
Position 275 – HAUPTSPINDEL (SKU: 321130-7)
Position 276 – STIRNRAD 42 (SKU: 221856-0)
Position 277 – Sicherungsring S-20 (SKU: 961060-6)
Position 278 – Gummistift 6 (SKU: 263005-3)
Position 282 – ISOLATIONSSCHEIBE (SKU: 681002-1)
Position 283 – Zugentlastung (Artikelnummer: 687606-7)
Position 284 – Flachkopfschraube M4x14 (Artikelnummer: 911121-2)
Position 285 – KUGELLAGER 6200LLB (SKU: 211066-7)
Position 286 – Staubdichtung 10 (SKU: 213051-6)
Position 287 – Staubdichtung 12 (SKU: 213102-5)
Position 288 – KUGELLAGER 6201LLB (SKU: 211106-1)
Position 289 – Gummistift 6 (SKU: 263005-3)
Position 290 – Gummistift 4 (SKU: 263002-9)
Position 291 – Flachkopfschraube M5x65 (Artikelnummer: 911290-9)
Position 292 – MOTORGEHÄUSE (SKU: 156591-0)
Position 293 – HINTERE ABDECKUNG (SKU: 341512-7)
Position 294 – Flachkopfschraube M5x12 (Artikelnummer: 911211-1)
Position 295 – Sechskantschraube mit Flansch M6x12 (Artikelnummer: 265227-1)
Position 296 – Innensechskantschraube M8x14 (Artikelnummer: 251972-4)
Position 297 – FLANSCH 25 (SKU: 224163-0)
Position 298 – INNENFLANSCH 51 (SKU: 224169-8)
Position 299 – Stellschraube M5x12 (Artikelnummer: 913217-5)
Position 300 – KUGELLAGER 6004LLB (SKU: 211301-3)
Position 301 – WOODRUFF KEY 4 (SKU: 254001-2)
Position 302 – SÄGEBLATTWELLE (SKU: 321153-5)
Position 303 – Spiralkegelrad 20 (Artikelnummer: 221331-6)
Position 304 – KUGELLAGER 6302LLB (SKU: 211211-4)
Position 305 – MITTELGETRIEBEGEHÄUSE (SKU: 157038-7)
Position 306 – BINDEKOPFSCHRAUBE M8X10 (SKU: 915406-8)
Position 307 – Flachkopfschraube M6x25 (Artikelnummer: 911341-8)
Position 308 – Gummistift 6 (SKU: 263005-3)
Position 309 – Sicherungsring S-15 (SKU: 961055-9)
Position 310 – Gummistift 6 (SKU: 263005-3)
Position 311 – Flachkopfschraube M6x35 (Artikelnummer: 911356-5)
Position 312 – SEITENGETRIEBEGEHÄUSE (R) (SKU: 159009-0)
Position 313 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 314 – Unterlegscheibe 16 (Artikelnummer: 253771-0)
Position 315 – Zwischenwelle (Artikelnummer: 321154-3)
Position 316 – Sicherungsring S-15 (SKU: 961055-9)
Position 317 – Flachkopfschraube M6x35 (Artikelnummer: 911356-5)
Position 318 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 321 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 322 – SECHSKANTMUTTER M8 (Artikelnummer: 931401-0)
Position 324 – ANSCHLAGRING E-15 (SKU: 961065-6)
Position 325 – Unterlegscheibe 8 (Artikelnummer: 941202-8)
Position 326 – Unterlegscheibe 8 (Artikelnummer: 941201-0)
Position 327 – Flachkopfschraube M5x12 (Artikelnummer: 911213-7)
Position 328 – + Linsenkopfschraube M5 (Artikelnummer: 251382-5)
Position 329 – Federscheibe 6 (Artikelnummer: 942151-2)
Position 330 – KUGELLAGER 6202LLB (SKU: 211206-7)
Position 331 – SECHSKANTMUTTER M8 (Artikelnummer: 931403-6)
Position 332 – Zahnscheibe 8 S (Artikelnummer: 943202-4)
Position 400 – BAR (SKU: 321164-0)
Position 401 – Sechskantschlüssel 6 (Artikelnummer: 783204-6)
Position 404 – DRUCKFEDER 15 (SKU: 231227-3)
Position 405 – ROLLE (SKU: 163135-9)
Position 406 – ROLLENWELLE (SKU: 321163-2)
Position 407 – ANSCHLAGRING E-10 (SKU: 961016-9)
Position 408 – HAKENSCHRAUBE (SKU: 321162-4)
Position 409 – HAUPTBEINE (SKU: 163134-1)
Position 500 – Zusatzrollenbaugruppe (Artikelnummer: 122221-5)
Position 900 – PLATTE (SKU: 343582-2)
Position 901 – INDIKATIONSSCHILD (SKU: 343588-0)
Position 902 – SKALAPLATTE (SKU: 816699-9)
Position 903 – Flachkopfschraube M4x8 (Artikelnummer: 911106-8)
Position 907 – Gehrungsplatte (SKU: 441054-2)
Position 908 – Unterlegscheibe 8 (Artikelnummer: 253852-0)
Position 910 – SECHSKANTMUTTER M8 (Artikelnummer: 931401-0)
Position 911 – DRUCKFEDER 6 (SKU: 231470-4)
Position 912 – VERBINDUNG (SKU: 322363-7)
Position 913 – Schaltergriffsatz (Artikelnummer: 182257-6)
Position 915 – DRUCKKNOPF (SKU: 414652-5)
Position 916 – Flachkopfschraube M4x8 (Artikelnummer: 911108-4)
Position 917 – Flachkopfschraube M4x28 (Artikelnummer: 911153-9)
Position 918 – Federstift 5-12 (SKU: 951151-1)
Position 919 – Flachkopfschraube M4x10 mit (Artikelnummer: 911111-5)
Position 923 – Gehrungsplatte 30D-60D (SKU: 441056-8)
Position 925 – Innensechskantschraube M8x14 (Artikelnummer: 251972-4)
Position 928 – TÜLLE (SKU: 682527-8)
Position 929 – Zugentlastung (Artikelnummer: 687608-3)
Position 932 – Tellerscheibe 4 (Artikelnummer: 654031-7)
Position 933 – Unterlegscheibe 4 (Artikelnummer: 654032-5)
Position 935 – Rauschunterdrücker (Artikelnummer: 645200-1)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – 5500S

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – 5500S

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
