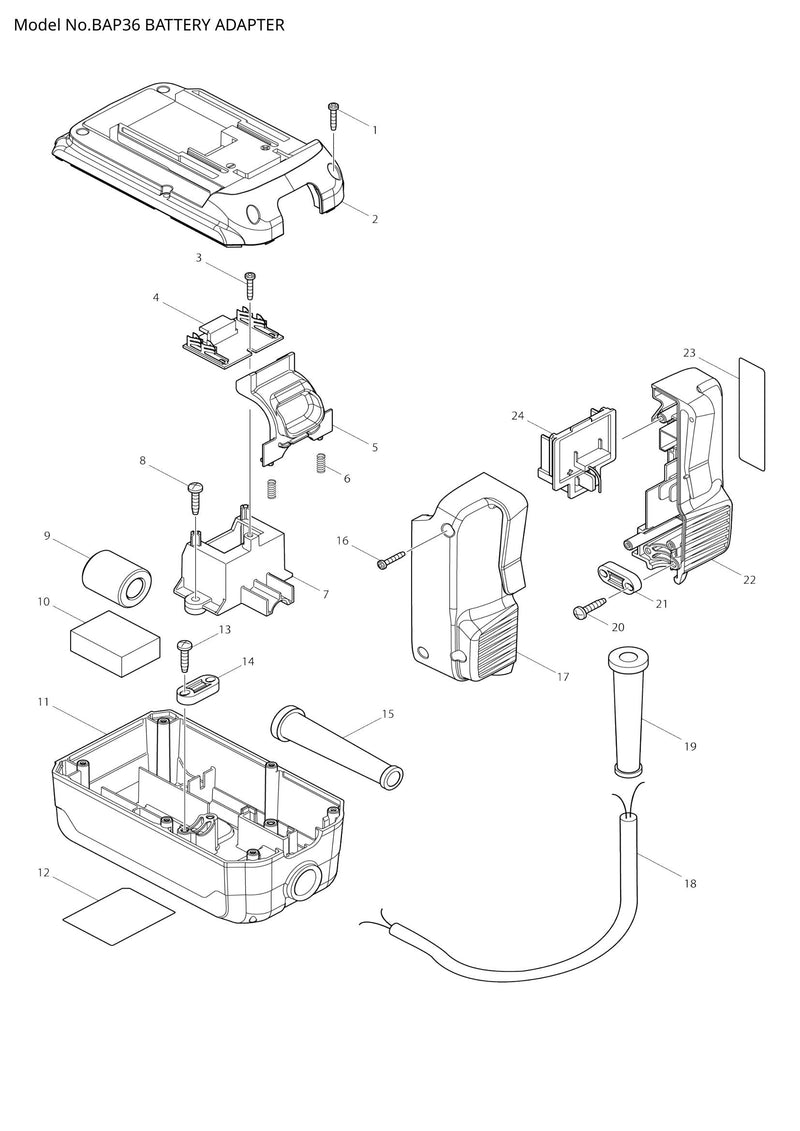

BAP36 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern

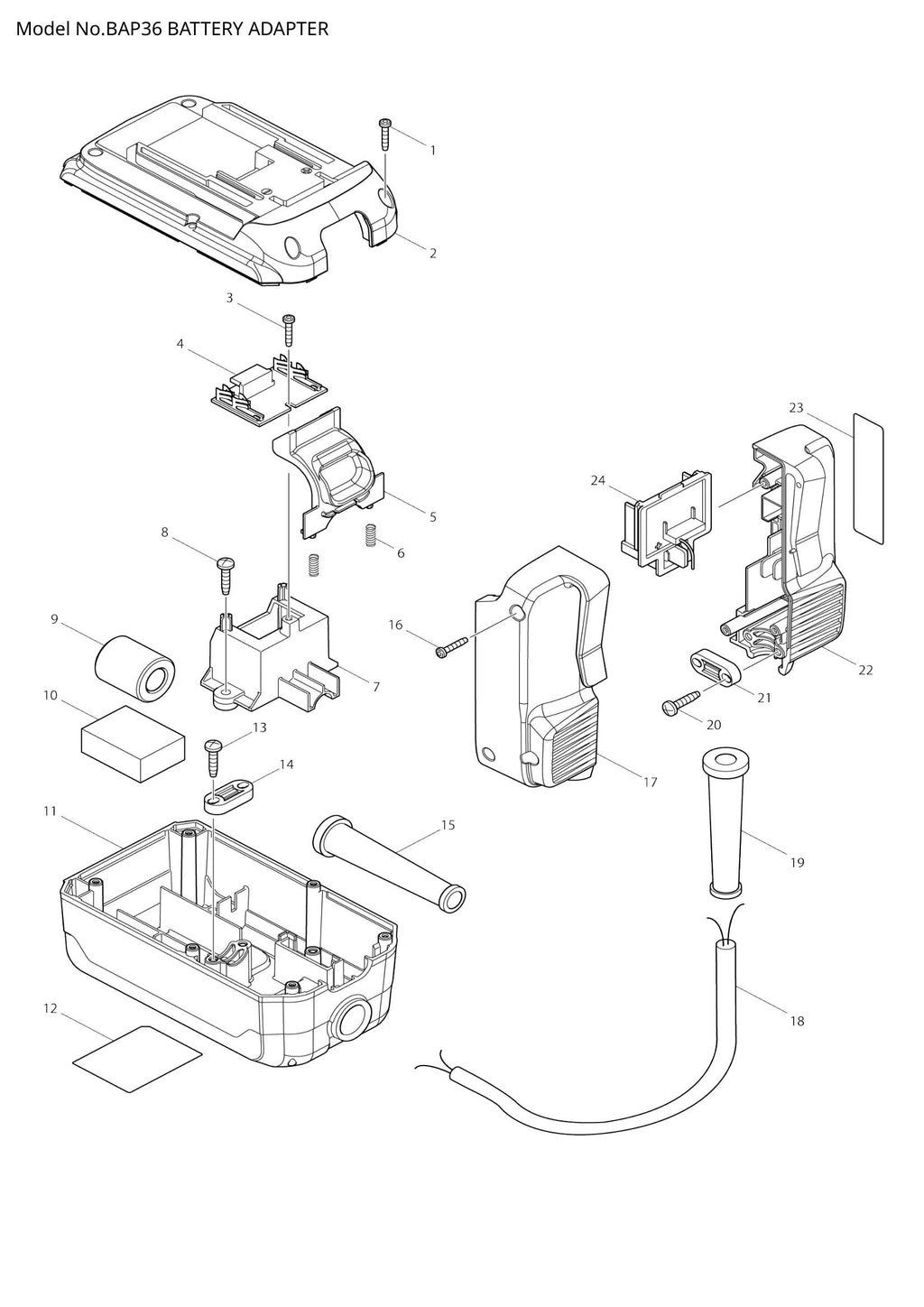

BAP36 exploded view

Explosionszeichnung – BAP36

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Innensechsrund-Blechschraube (Artikelnummer: 266277-9)
  • Position 003 – Innensechsrund-Blechschraube (Artikelnummer: 266277-9)
  • Position 004 – Klemmenbrett komplett (SKU: 631879-4)
  • Position 005 – Haken komplett (SKU: 140100-5)
  • Position 006 – Druckfeder 4 (Artikelnummer: 234120-0)
  • Position 007 – INNERE STÜTZE (SKU: 451260-1)
  • Position 008 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 009 – LEITUNGSFILTER (SKU: 688140-0)
  • Position 010 – SCHWAMMBLATT (SKU: 685718-0)
  • Position 011 – Außengehäuse (unten) (schwarz) (SKU: 451256-2)
  • Position 012 – Typenschild BAP36 (SKU: 866678-7)
  • Position 013 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 014 – Zugentlastung (Artikelnummer: 687140-7)
  • Position 015 – Kabelschutz 10-85 (Artikelnummer: 682504-0)
  • Position 016 – Innensechsrund-Blechschraube (Artikelnummer: 266277-9)
  • Position 017 – Kofferset (schwarz) (SKU: 188744-3)
  • Position 018 – Netzkabel 14-3-1.6 (SKU: 660280-6)
  • Position 019 – Kabelschutz 10-85 (Artikelnummer: 682504-0)
  • Position 020 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 021 – Zugentlastung (Artikelnummer: 687140-7)
  • Position 022 – Kofferset (schwarz) (SKU: 188744-3)
  • Position 023 – Makita-Logo-Etikett (SKU: 819353-4)
  • Position 024 – Endgerät (SKU: 638667-0)
