BBC231U exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
BBC231U exploded view

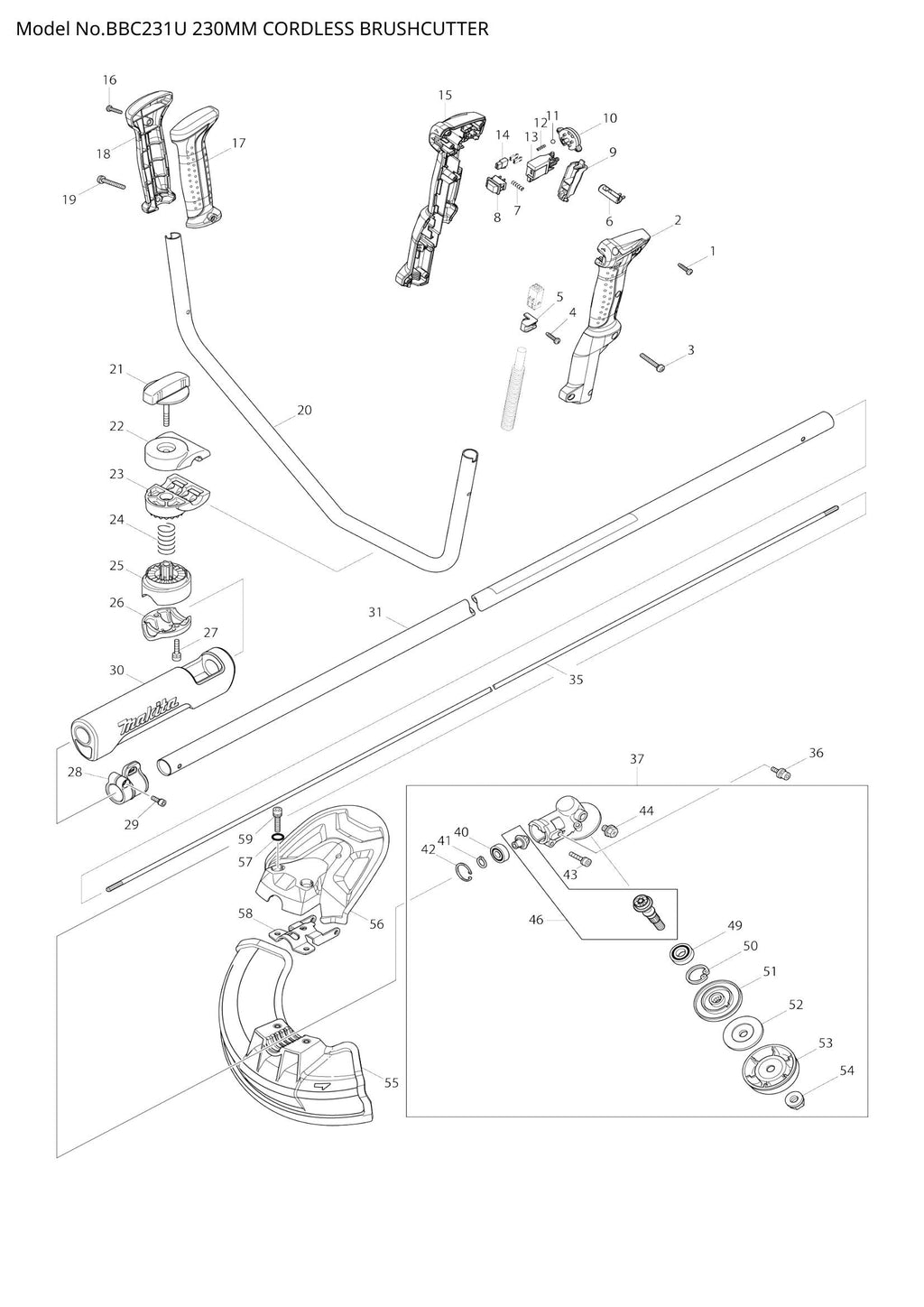

Explosionszeichnung – BBC231U

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 002 – Hauptgriffset (SKU: 188839-2)
  • Position 003 – Flachkopfschraube M5x35 (Artikelnummer: 911256-9)
  • Position 004 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 005 – Zugentlastung (Artikelnummer: 687261-5)
  • Position 006 – SPERRKNOPF (SKU: 451571-4)
  • Position 008 – SCHALTER SLE6A2-33 (SKU: 651533-4)
  • Position 010 – Blinker (SKU: 451574-8)
  • Position 011 – STAHLKUGEL 5.0 (SKU: 216018-3)
  • Position 012 – DRUCKFEDER 2 (SKU: 233211-4)
  • Position 014 – Buchsenhülse (Artikelnummer: 686015-7)
  • Position 015 – Hauptgriffset (SKU: 188839-2)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 017 – GRIFFSATZ (SKU: 188659-4)
  • Position 018 – GRIFFSATZ (SKU: 188659-4)
  • Position 019 – Flachkopfschraube M5x35 (Artikelnummer: 911256-9)
  • Position 020 – GRIFF 19 (SKU: 331862-8)
  • Position 022 – GRIFFKLEMME (SKU: 318429-9)
  • Position 023 – GRIFFHALTER (SKU: 318428-1)
  • Position 024 – DRUCKFEDER 20 (SKU: 233202-5)
  • Position 025 – ROHRHALTER (SKU: 318427-3)
  • Position 026 – ROHRSCHELLE (SKU: 318426-5)
  • Position 027 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
  • Position 028 – Kleiderbügel (SKU: 168478-4)
  • Position 029 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
  • Position 035 – WELLE (SKU: 325812-3)
  • Position 036 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
  • Position 043 – Innensechskantschraube M5x25 (Artikelnummer: 922241-7)
  • Position 044 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
  • Position 049 – KUGELLAGER 6001LLU (SKU: 210115-7)
  • Position 052 – Klemmscheibe (Artikelnummer: 346084-7)
  • Position 053 – CUP (SKU: 168526-9)
  • Position 054 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
  • Position 055 – PROTECTOR (SKU: 451566-7)
  • Position 056 – SCHUTZABDECKUNG (SKU: 451565-9)
  • Position 057 – O-RING 11 (SKU: 213105-9)
  • Position 058 – SCHUTZKLEMME (SKU: 346073-2)
  • Position 059 – Innensechskantschraube M6x30 (Artikelnummer: 922353-6)
  • Position 060 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 061 – Rohrhalterungsabdeckung (schwarz) (SKU: 451578-0)
  • Position 062 – ROHRGUMMI (SKU: 424307-4)
  • Position 063 – Innensechskantschraube M5x20 (Artikelnummer: 922231-0)
  • Position 064 – ROHRHALTERUNG (SKU: 318560-1)
  • Position 065 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 066 – Gummistift 4 (SKU: 263002-9)
  • Position 067 – O-RING 6 (SKU: 213045-1)
  • Position 068 – SPINDELNABE (SKU: 325811-5)
  • Position 069 – KUGELLAGER 6001ZZ (SKU: 211148-5)
  • Position 070 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 071 – SCHRÄGZAHNRAD ​​33 (SKU: 227720-3)
  • Position 072 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
  • Position 073 – KUGELLAGER 6901ZZ (SKU: 211150-8)
  • Position 074 – GETRIEBE (SKU: 318559-6)
  • Position 075 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 076 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 077 – STAND (SKU: 451572-2)
  • Position 078 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 079 – Netzkabeleinheit (SKU: 699045-9)
  • Position 080 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 082 – + SCHRAUBE M4X12 (SKU: 251314-2)
  • Position 083 – BATTERIESCHUTZ (SKU: 346194-0)
  • Position 085 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 086 – MOTORGEHÄUSESATZ (SKU: 188838-4)
  • Position 087 – O-RING 22 (SKU: 213961-7)
  • Position 088 – ROTOR (SKU: 619254-4)
  • Position 089 – STATOR (SKU: 629880-1)
  • Position 090 – MOTORGEHÄUSESATZ (SKU: 188838-4)
  • Position 091 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 092 – Zugentlastung (Artikelnummer: 687261-5)
  • Position 093 – Stützplatte (Artikelnummer: 346039-2)
  • Position 095 – TERMINAL (SKU: 643849-1)
  • Position 098 – INDIKATIONSPLATTE KOMPLETT (SKU: 140285-7)
