DHS710 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DHS710 exploded view

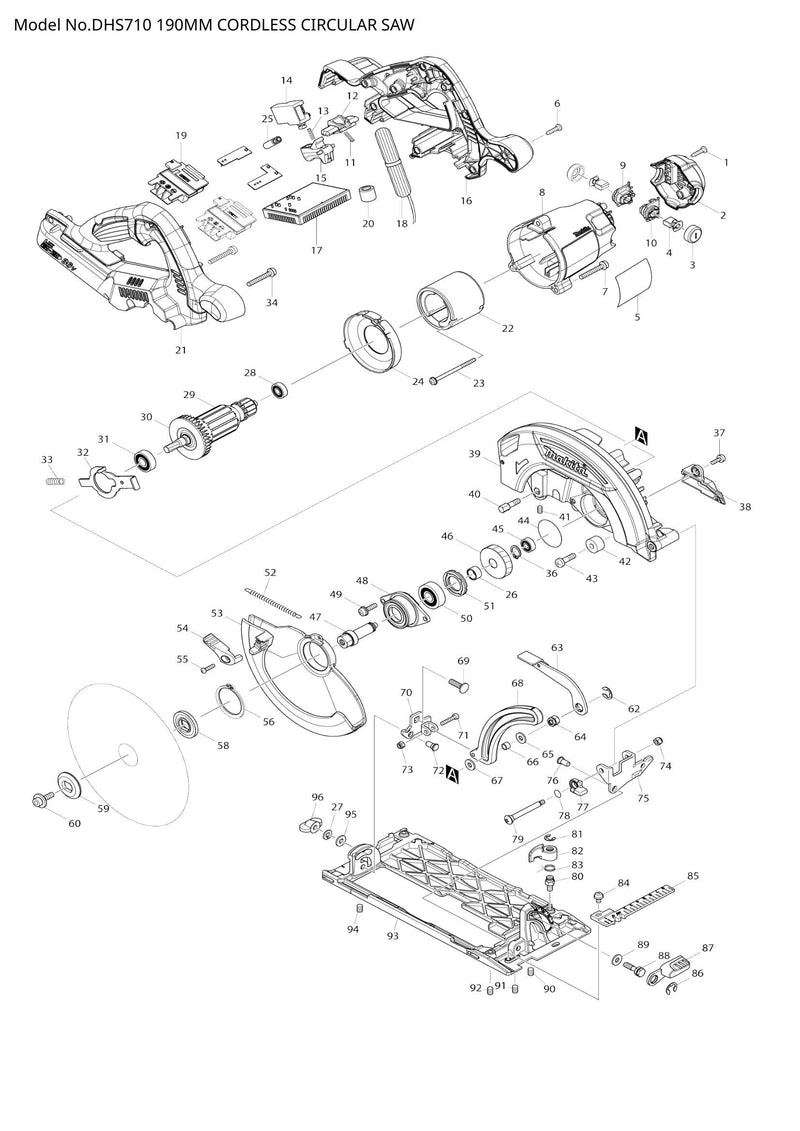

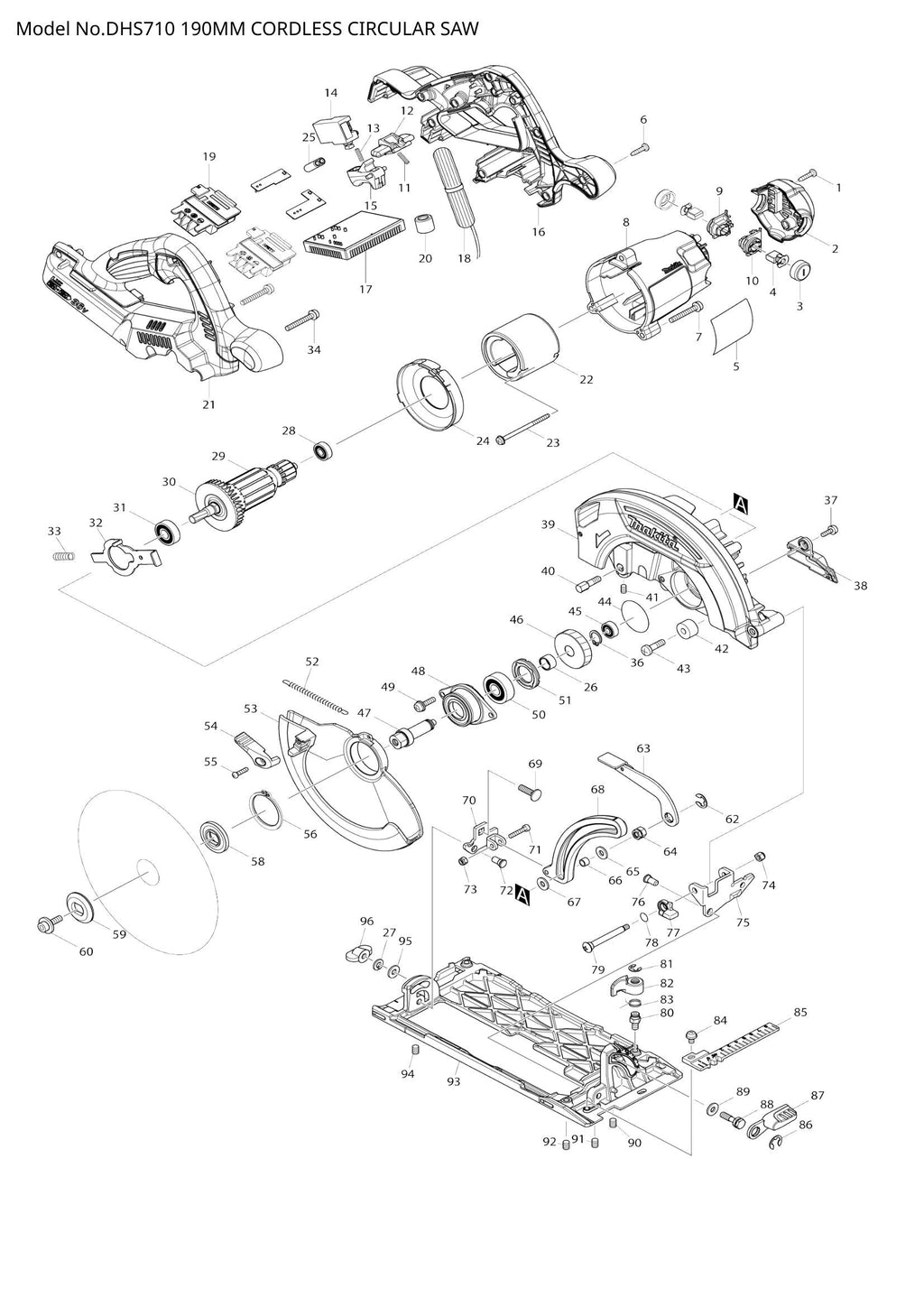

Explosionszeichnung – DHS710

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – HINTERE ABDECKUNG (SKU: 454697-1)
  • Position 003 – HALTERKAPPE (SKU: 643829-7)
  • Position 005 – DHS710 TYPENSCHILD (SKU: 814Y56-5)
  • Position 006 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 007 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 008 – MOTORGEHÄUSE (SKU: 454693-9)
  • Position 009 – Bürstenhalter (Artikelnummer: 644503-0)
  • Position 010 – Bürstenhalter (Artikelnummer: 644504-8)
  • Position 011 – DRUCKFEDER 4 (SKU: 231469-9)
  • Position 012 – Verriegelungshebel (SKU: 419664-3)
  • Position 013 – DRUCKFEDER 4 (SKU: 231469-9)
  • Position 014 – SCHALTER TG72BD-6 (SKU: 650730-9)
  • Position 015 – SCHALTHEBEL (SKU: 419665-1)
  • Position 016 – DRÜCKERSET (Artikelnummer: 187768-6)
  • Position 018 – FÜHRENDE EINHEIT (SKU: 632B66-0)
  • Position 019 – TERMINAL (SKU: 643899-6)
  • Position 020 – LEITUNGSFILTER (SKU: 688163-8)
  • Position 021 – DRÜCKERSET (Artikelnummer: 187768-6)
  • Position 023 – Blechschraube 4x65 (Artikelnummer: 266292-3)
  • Position 024 – Prallplatte (Artikelnummer: 454696-3)
  • Position 026 – HÜLSE 12 (SKU: 257349-1)
  • Position 028 – KUGELLAGER 607DDW (SKU: 210017-7)
  • Position 029 – ANKERBAUGRUPPE 36V (SKU: 519332-9)
  • Position 030 – FAN 55 (SKU: 240045-8)
  • Position 031 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 032 – WELLENSPERRE (SKU: 344681-3)
  • Position 033 – DRUCKFEDER 6 (SKU: 233117-6)
  • Position 034 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 036 – Sicherungsring (außen) S-12 (SKU: 961052-5)
  • Position 037 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
  • Position 038 – KANAL (SKU: 453285-1)
  • Position 039 – Klingengehäuse komplett (Artikelnummer: 142365-5)
  • Position 040 – SECHSKANTSCHRAUBE M6X18 (SKU: 265594-4)
  • Position 041 – HSS-Stellschraube (Schneidkopf) M5 x 8 (Artikelnummer: 266229-0)
  • Position 043 – + Linsenkopfschraube M6x20 (Artikelnummer: 251247-1)
  • Position 044 – O-RING 39 (SKU: 213512-6)
  • Position 045 – KUGELLAGER 606ZZ (SKU: 210028-2)
  • Position 046 – SCHRÄGZAHNRAD ​​49 (SKU: 227786-3)
  • Position 047 – SPINDEL (SKU: 326357-4)
  • Position 048 – LAGERGEHÄUSE (SKU: 319088-2)
  • Position 049 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 051 – LAGERHALTER 19-33 (SKU: 285852-2)
  • Position 052 – Zugfeder 4 (Artikelnummer: 231877-4)
  • Position 053 – SICHERHEITSABDECKUNG (SKU: 319072-7)
  • Position 055 – Flachkopfschraube M4x16 (Artikelnummer: 265178-8)
  • Position 056 – Sicherungsring S-38 (Artikelnummer: 961155-5)
  • Position 059 – ÄUSSERER FLANSCH 35 (SKU: 224409-4)
  • Position 062 – BOGENSTOPPRING E-8 (SKU: 257982-9)
  • Position 063 – Hebelplatte (Artikelnummer: 272279-5)
  • Position 064 – SECHSKANTMUTTER M6 (Artikelnummer: 264096-7)
  • Position 065 – Unterlegscheibe 6 (Artikelnummer: 267100-1)
  • Position 066 – HÜLSE 6 (SKU: 257669-3)
  • Position 067 – Unterlegscheibe 6 (Artikelnummer: 267100-1)
  • Position 068 – TIEFENFÜHRUNG KOMPLETT (SKU: 141312-3)
  • Position 069 – Vierkantschraube mit Kappe M6X20 (Artikelnummer: 251919-8)
  • Position 070 – HINTERE WINKELFÜHRUNG (SKU: 165670-3)
  • Position 071 – Innensechskantschraube M4x20 (Artikelnummer: 922137-2)
  • Position 072 – Schulterstift 6-7 (SKU: 256480-0)
  • Position 073 – SECHSKANTMUTTER M4-7 (SKU: 252126-6)
  • Position 074 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
  • Position 075 – WINKELFÜHRUNG (SKU: 345590-9)
  • Position 076 – Schulterstift 6-7 (SKU: 256480-0)
  • Position 077 – STOPPER (SKU: 318823-5)
  • Position 079 – + Flachrundkopfschraube M5 (Artikelnummer: 266734-7)
  • Position 080 – SECHSKANTSCHRAUBE M6X10 (SKU: 265571-6)
  • Position 081 – ANSCHLAGRING E-6 (SKU: 961012-7)
  • Position 082 – Verriegelungshebel (Artikelnummer: 453165-1)
  • Position 083 – TORSIONSFEDER 11 (SKU: 233596-8)
  • Position 084 – Flachkopfschraube M5x8 (Artikelnummer: 911203-0)
  • Position 085 – OBERE FÜHRUNG (SKU: 453286-9)
  • Position 086 – BOGENSTOPPRING E-8 (SKU: 257982-9)
  • Position 087 – HEBEL 45 (SKU: 272272-9)
  • Position 090 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 091 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 092 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 093 – BASIS (SKU: 318819-6)
  • Position 094 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
  • Position 095 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
  • Position 096 – Flügelmutter M6 (Artikelnummer: 252631-3)
