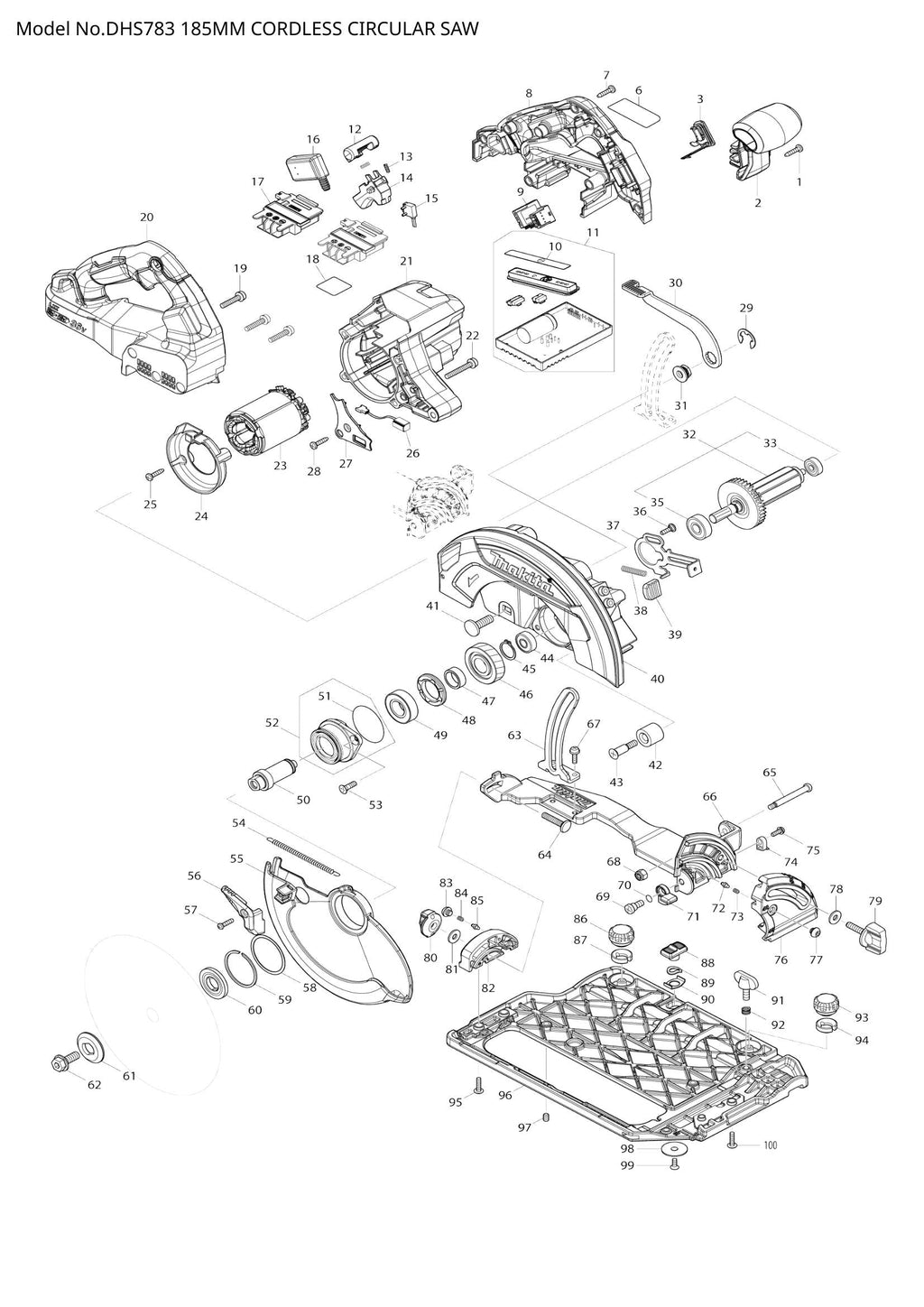

DHS783 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DHS783 exploded view

Explosionszeichnung – DHS783

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 002 – VORDERGRIFF (SKU: 458750-5)
  • Position 003 – KAPPE KOMPLETT (SKU: 140F99-0)
  • Position 006 – DHS783 NAMENSSCHILD (SKU: 855R05-1)
  • Position 007 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 008 – DRÜCKERSET (SKU: 183K52-3)
  • Position 009 – SUB-CONTROLLER (SKU: 620750-7)
  • Position 010 – INDIKATIONSETIKETT (SKU: 812G25-2)
  • Position 012 – SPERRKNOPF (SKU: 419704-7)
  • Position 013 – DRUCKFEDER 4 (SKU: 231433-0)
  • Position 014 – SCHALTHEBEL (SKU: 458594-3)
  • Position 015 – SCHALTEREINHEIT (SKU: 632M92-5)
  • Position 016 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 017 – TERMINAL (SKU: 643874-2)
  • Position 018 – DHS783 SERIENNR.-ETIKETT (SKU: 855R09-3)
  • Position 019 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 020 – DRÜCKERSET (SKU: 183K52-3)
  • Position 021 – MOTORGEHÄUSE (SKU: 458746-6)
  • Position 022 – Flachkopfschraube M5x35 (Artikelnummer: 911258-5)
  • Position 024 – Prallplatte (Artikelnummer: 458749-0)
  • Position 025 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 026 – LED-SCHALTUNG (SKU: 620936-3)
  • Position 027 – Lichtabdeckung (Artikelnummer: 458751-3)
  • Position 028 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 029 – BOGENSTOPPRING E-12 (SKU: 257953-6)
  • Position 030 – HEBEL 110 (SKU: 271447-7)
  • Position 031 – Sechskantmutter mit Bund M8 (Artikelnummer: 252262-8)
  • Position 032 – ROTORBAUGRUPPE (SKU: 519534-7)
  • Position 033 – KUGELLAGER 626DDW (SKU: 210022-4)
  • Position 035 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 036 – + Linsenkopfschraube M4x14 (Artikelnummer: 251529-1)
  • Position 037 – WELLENSPERRE (SKU: 347441-2)
  • Position 038 – DRUCKFEDER 6 (SKU: 232381-6)
  • Position 039 – KAPPE (SKU: 286039-9)
  • Position 040 – KLINGENGEHÄUSE KOMPLETT (SKU: 140F30-6)
  • Position 041 – Flachkopf-Vierkantschraube M (SKU: 266396-1)
  • Position 042 – Gummimanschette 8 (Artikelnummer: 262185-2)
  • Position 043 – + SENKKOPFSCHRAUBE (Artikelnummer: 251572-0)
  • Position 044 – KUGELLAGER 608ZZ (SKU: 210029-0)
  • Position 045 – Sicherungsring S-17 (SKU: 961057-5)
  • Position 046 – SCHRÄGZAHNRAD ​​37 (SKU: 226838-7)
  • Position 047 – RING 17 (SKU: 257451-0)
  • Position 048 – LAGERHALTER 23-36 (SKU: 285809-3)
  • Position 049 – KUGELLAGER 6003DDW (SKU: 210301-0)
  • Position 050 – SPINDEL (SKU: 327192-3)
  • Position 051 – O-RING 42 (SKU: 213565-5)
  • Position 052 – Lagergehäusebaugruppe (Artikelnummer: 136021-7)
  • Position 053 – + SENKKOPFSCHRAUBE (Artikelnummer: 265034-2)
  • Position 054 – Zugfeder 4 (Artikelnummer: 232467-6)
  • Position 055 – SICHERHEITSABDECKUNG (SKU: 319740-2)
  • Position 056 – HEBEL 37 (SKU: 271450-8)
  • Position 057 – Flachkopfschraube M4x16 (Artikelnummer: 265178-8)
  • Position 058 – Unterlegscheibe 40 (Artikelnummer: 267337-0)
  • Position 059 – Sicherungsring (ext.) WR-40 (SKU: 257452-8)
  • Position 060 – INNENFLANSCH 35 (SKU: 224593-5)
  • Position 061 – ÄUSSERER FLANSCH 35 (SKU: 224409-4)
  • Position 062 – Innensechskantschraube M8x20 (Artikelnummer: 266283-4)
  • Position 063 – TIEFENFÜHRER (SKU: 347532-9)
  • Position 064 – Vierkantschraube mit Kappe M6X30 (Artikelnummer: 251920-3)
  • Position 065 – + Linsenkopfschraube M5 (Artikelnummer: 265118-6)
  • Position 066 – RAHMEN (SKU: 319829-6)
  • Position 067 – Flachkopfschraube M4x12 (Artikelnummer: 911516-9)
  • Position 068 – SECHSKANT-SICHERUNGSMUTTER M5-8 (SKU: 252103-8)
  • Position 069 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
  • Position 070 – O-RING 7 (SKU: 213026-5)
  • Position 071 – STOPPER (SKU: 319827-0)
  • Position 072 – Schulterstift 3-5 (SKU: 263041-9)
  • Position 073 – DRUCKFEDER 3,5 (SKU: 231234-6)
  • Position 074 – POSITIONSPLATTE (SKU: 419632-6)
  • Position 075 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 076 – VORDERE WINKELPLATTE (SKU: 319830-1)
  • Position 077 – HS-Rundkopfschraube M6X4 (SKU: 266559-9)
  • Position 078 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
  • Position 079 – Rändelschraube M6X26 (SKU: 265776-8)
  • Position 080 – Flügelmutter M6 (Artikelnummer: 252270-9)
  • Position 081 – Unterlegscheibe 6 (Artikelnummer: 253111-2)
  • Position 082 – HINTERE WINKELPLATTE (SKU: 319831-9)
  • Position 083 – HS-Rundkopfschraube M6X4 (SKU: 266559-9)
  • Position 084 – DRUCKFEDER 3,5 (SKU: 231234-6)
  • Position 085 – Schulterstift 3-5 (SKU: 263041-9)
  • Position 086 – Rändelschraube M4x3 (Artikelnummer: 265775-0)
  • Position 087 – HALTER (SKU: 419627-9)
  • Position 088 – Schiebehebel (Artikelnummer: 458092-7)
  • Position 089 – Wellenscheibe 10 (SKU: 253932-2)
  • Position 090 – PLATTE (SKU: 345977-5)
  • Position 091 – Rändelschraube M6X14 (SKU: 265701-9)
  • Position 092 – DRUCKFEDER 8 (SKU: 233376-2)
  • Position 093 – Rändelschraube M4x3 (Artikelnummer: 265775-0)
  • Position 094 – HALTER (SKU: 419627-9)
  • Position 095 – + Flachrundkopfschraube M4x16 (Artikelnummer: 265174-6)
  • Position 096 – BASIS (SKU: 319828-8)
  • Position 097 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266225-8)
  • Position 098 – Sicherungsscheibe (SKU: 345748-0)
  • Position 099 – Senkkopfschraube M4 (Artikelnummer: 912112-6)
  • Position 100 – + Flachrundkopfschraube M4x16 (Artikelnummer: 265174-6)
  • Position 101 – CONTROLLER BS (SKU: 620L68-8)
  • Position 102 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
