DLM463 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DLM463 exploded view

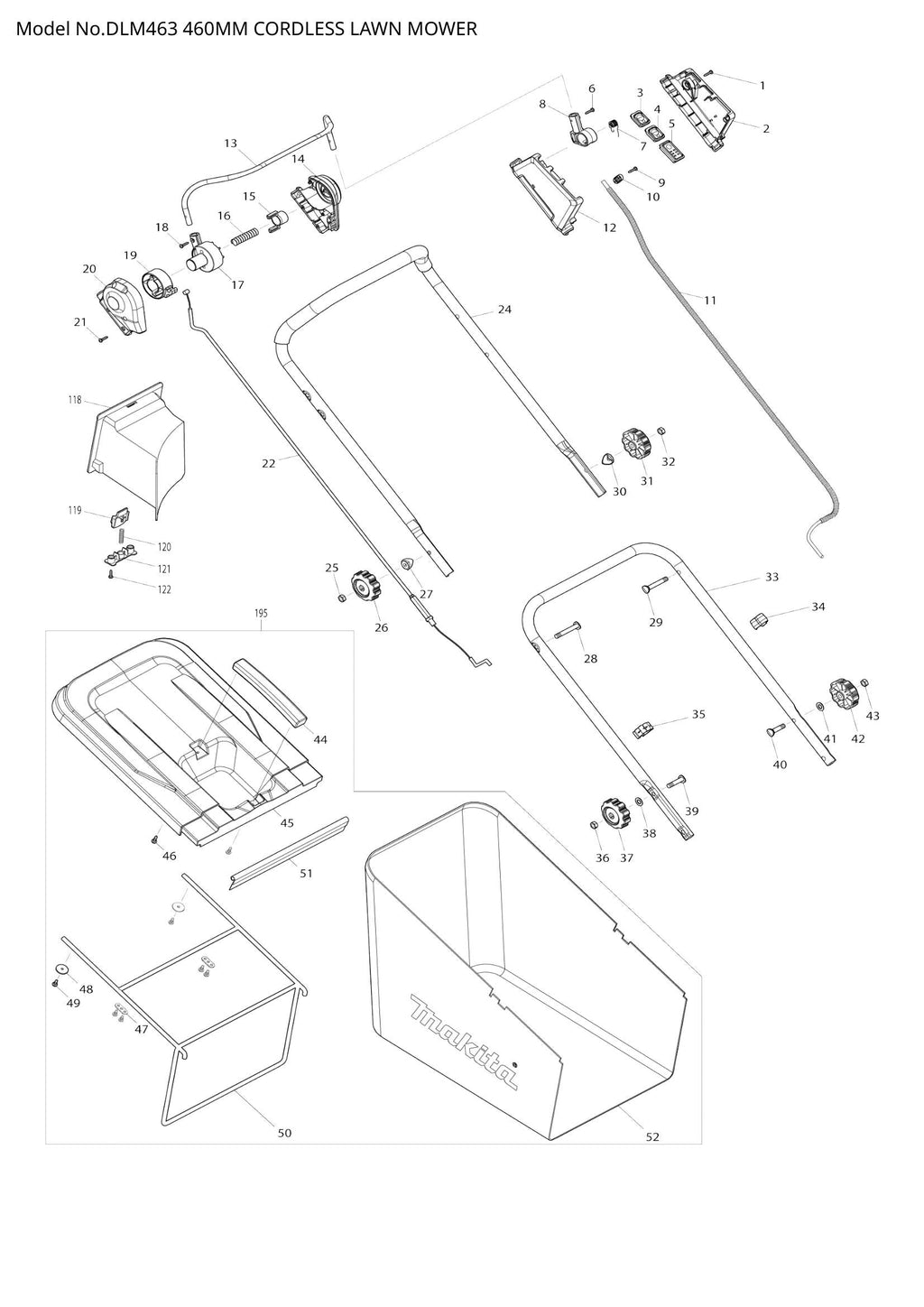

Explosionszeichnung – DLM463

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 003 – SCHALTKREIS KOMPLETT (SKU: 140F09-7)
  • Position 004 – SCHALTKREIS KOMPLETT (SKU: 140F10-2)
  • Position 005 – LED-SCHALTKREIS KOMPLETT (SKU: 140F08-9)
  • Position 006 – Blechschraube 4x22 (Artikelnummer: 266324-6)
  • Position 007 – TORSIONSFEDER 12 (SKU: 232470-7)
  • Position 008 – Hebelhalterung (Artikelnummer: 458803-0)
  • Position 009 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 010 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 011 – NETZKABELEINHEIT (SKU: 699115-4)
  • Position 013 – SCHALTHEBEL (SKU: 327208-4)
  • Position 015 – SPERRKNOPF (SKU: 458807-2)
  • Position 016 – DRUCKFEDER 15 (SKU: 231227-3)
  • Position 018 – Blechschraube 4x22 (Artikelnummer: 266324-6)
  • Position 019 – Antriebshülse B (Artikelnummer: 458806-4)
  • Position 021 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 022 – STEUERKABEL (SKU: 162509-1)
  • Position 025 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 026 – KNOPF (SKU: DA00000564)
  • Position 027 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
  • Position 028 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
  • Position 029 – SATTELKOPFSCHRAUBE M8X58 (SKU: DA00000569)
  • Position 030 – KUNSTSTOFF-SATTELSCHEIBE 8 (SKU: DA00000924)
  • Position 031 – KNOPF (SKU: DA00000564)
  • Position 032 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 033 – UNTERER LENKER (SKU: 671001606)
  • Position 034 – KABELKLEMME (SKU: 458810-3)
  • Position 035 – KABELCLIP (SKU: 671611001)
  • Position 036 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 037 – KNOPF (SKU: DA00000564)
  • Position 038 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 039 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
  • Position 040 – SATTELKOPFSCHRAUBE M8X35 (SKU: DA00000880)
  • Position 041 – Unterlegscheibe 8 (Artikelnummer: 671007007)
  • Position 042 – KNOPF (SKU: DA00000564)
  • Position 043 – SECHSKANTMUTTER M8 (SKU: DA00000563)
  • Position 055 – Blattfeder (SKU: 232471-5)
  • Position 056 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 057 – Verriegelungshebel (Artikelnummer: 458809-8)
  • Position 058 – SCHLÜSSEL (SKU: 643535-4)
  • Position 059 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 060 – STANGE 6 (SKU: 327209-2)
  • Position 061 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 062 – OBERES VERKLEIDUNGSTEIL (SKU: 458798-7)
  • Position 063 – DLM463 TYPENSCHILD (SKU: 858B50-9)
  • Position 064 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 065 – MOTORABDECKUNG KOMPLETT (SKU: 140F01-3)
  • Position 067 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 068 – HEBELHALTERUNG (SKU: 347456-9)
  • Position 069 – BREMSHEBEL (SKU: 347455-1)
  • Position 070 – Zugfeder 15 (Artikelnummer: 232469-2)
  • Position 071 – BREMSBAND KOMPLETT (SKU: 140K44-5)
  • Position 072 – FASSHALTER KOMPLETT (SKU: 140F06-3)
  • Position 073 – HS-Schraube M8x22 mit WR (Artikelnummer: 922438-8)
  • Position 074 – BREMSTROMMEL (SKU: 347506-0)
  • Position 075 – SPINDEL (SKU: 327361-6)
  • Position 076 – Flachkopfschraube M5x16 (Artikelnummer: 911221-8)
  • Position 077 – Innensechskantschraube M4x12 (Artikelnummer: 922116-0)
  • Position 078 – Unterlegscheibe 4 (Artikelnummer: 253874-0)
  • Position 079 – Blechschraube 5x20 (Artikelnummer: 266420-0)
  • Position 080 – MOTORHALTERUNG (SKU: 319908-0)
  • Position 081 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 082 – BREMSABDECKUNG KOMPLETT (SKU: 140F51-8)
  • Position 083 – Flachkopfschraube M5x25 (Artikelnummer: 911243-8)
  • Position 084 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 085 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 086 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 087 – FÜHRUNGSEINHEIT (SKU: 632M81-0)
  • Position 088 – CONTROLLER (SKU: 620E91-1)
  • Position 089 – SCHWAMM (SKU: 422351-5)
  • Position 090 – UNTERE VERKLEIDUNG (SKU: 458799-5)
  • Position 091 – HS-Schraube M8x22 mit WR (Artikelnummer: 922438-8)
  • Position 092 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 093 – KLEMMENGEHÄUSESATZ (SKU: 183K40-0)
  • Position 094 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 095 – TERMINAL (SKU: 644809-6)
  • Position 096 – DLM463 SERIENNR.-ETIKETT (SKU: 858B51-7)
  • Position 097 – KLEMMENGEHÄUSESATZ (SKU: 183K40-0)
  • Position 098 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 099 – SCHALTERABDECKUNG (SKU: 458797-9)
  • Position 100 – SCHWAMM (SKU: 422350-7)
  • Position 101 – LEITUNGSFILTER (SKU: 688163-8)
  • Position 102 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 103 – SCHALLPLATTE (SKU: 458808-0)
  • Position 104 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 105 – KLINGENHALTERUNG KOMPLETT (SKU: 140F05-5)
  • Position 115 – HINTERE ABDECKUNG (SKU: DA00001295)
  • Position 118 – Mulchsteckerbox (Artikelnummer: 671660001)
  • Position 119 – Verriegelungsknopf (Artikelnummer: 671316004)
  • Position 120 – DRUCKFEDER (SKU: 671011005)
  • Position 121 – PRESSPLATTE DER VERRIEGELUNG (SKU: 671317001)
  • Position 122 – Blechschraube ST4X16 (SKU: DA00000603)
  • Position 123 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 124 – GRIFFHALTERUNG R (SKU: DA00001248)
  • Position 125 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 126 – ANSCHLAGRING E-6 (SKU: 671009017)
  • Position 127 – Scharnierstange für Heckklappe (Artikelnummer: 671001518)
  • Position 128 – Torsionsfeder der Heckklappe (Artikelnummer: 671011101)
  • Position 129 – ANSCHLAGRING E-6 (SKU: 671009017)
  • Position 130 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 131 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 132 – GRIFFHALTERUNG L (SKU: DA00001249)
  • Position 133 – SECHSKANTFLANSCHSCHRAUBE M8X16 (SKU: DA00000562)
  • Position 134 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 135 – Justierplatte (Artikelnummer: 459361-9)
  • Position 136 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 137 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 138 – DECK (SKU: DA00001294)
  • Position 139 – HÖHENVERSTELLBARE SPANNFEDER (SKU: 671011125)
  • Position 140 – Verbindungsstange (Artikelnummer: DA00001154)
  • Position 141 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
  • Position 142 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
  • Position 145 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
  • Position 146 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 147 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 148 – RADKOMPLETT 8 ZOLL (SKU: 671020160)
  • Position 149 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 150 – Linsenkopfschraube M6x14 (Artikelnummer: 671002030)
  • Position 151 – GRIFF (SKU: DA00001174)
  • Position 152 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
  • Position 153 – HÖHENEINSTELLKNOPF (SKU: DA00001058)
  • Position 154 – Hinterradachse (Artikelnummer: DA00001175)
  • Position 155 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 156 – Achshalter (Artikelnummer: DA00000542)
  • Position 157 – Hinterachshalterung (SKU: DA00001025)
  • Position 158 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6 (SKU: DA00000543)
  • Position 159 – Achshalter (Artikelnummer: DA00000542)
  • Position 160 – Flachrundkopfschraube M6x12 (Artikelnummer: 671002019)
  • Position 161 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 162 – RADKOMPONENTE 8 ZOLL (SKU: 671020160)
  • Position 163 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 164 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 165 – RADABDECKUNG 7 ZOLL (SKU: DA00000536)
  • Position 166 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
  • Position 167 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 168 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 169 – RADKOMPONENTE 7 ZOLL (SKU: 671020150)
  • Position 170 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 171 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
  • Position 172 – VORDERACHSHALTER (SKU: 671445001)
  • Position 173 – VORDERACHSE (SKU: 671001786)
  • Position 174 – Nylon-Einsatz-Sechskantmutter M (SKU: DA00000549)
  • Position 175 – VORDERACHSHALTER (SKU: 671445001)
  • Position 176 – VORDERACHSHALTERUNG (SKU: 671418001)
  • Position 177 – Flachkopfschraube M6x45 (Artikelnummer: 671002028)
  • Position 178 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 179 – RADKOMPLETT 7 ZOLL (SKU: 671020150)
  • Position 180 – KUGELLAGER 6201ZZ (SKU: DA00000538)
  • Position 181 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M8 (SKU: DA00000537)
  • Position 182 – RADABDECKUNG 6,5 ZOLL (SKU: 671001176)
  • Position 183 – VORDERE ABDECKUNG (SKU: DA00001251)
  • Position 184 – Blechschraube ST4.2X10 (Artikelnummer: DA00000911)
  • Position 185 – MAKITA-LOGO-ETIKETT (SKU: 818A75-9)
