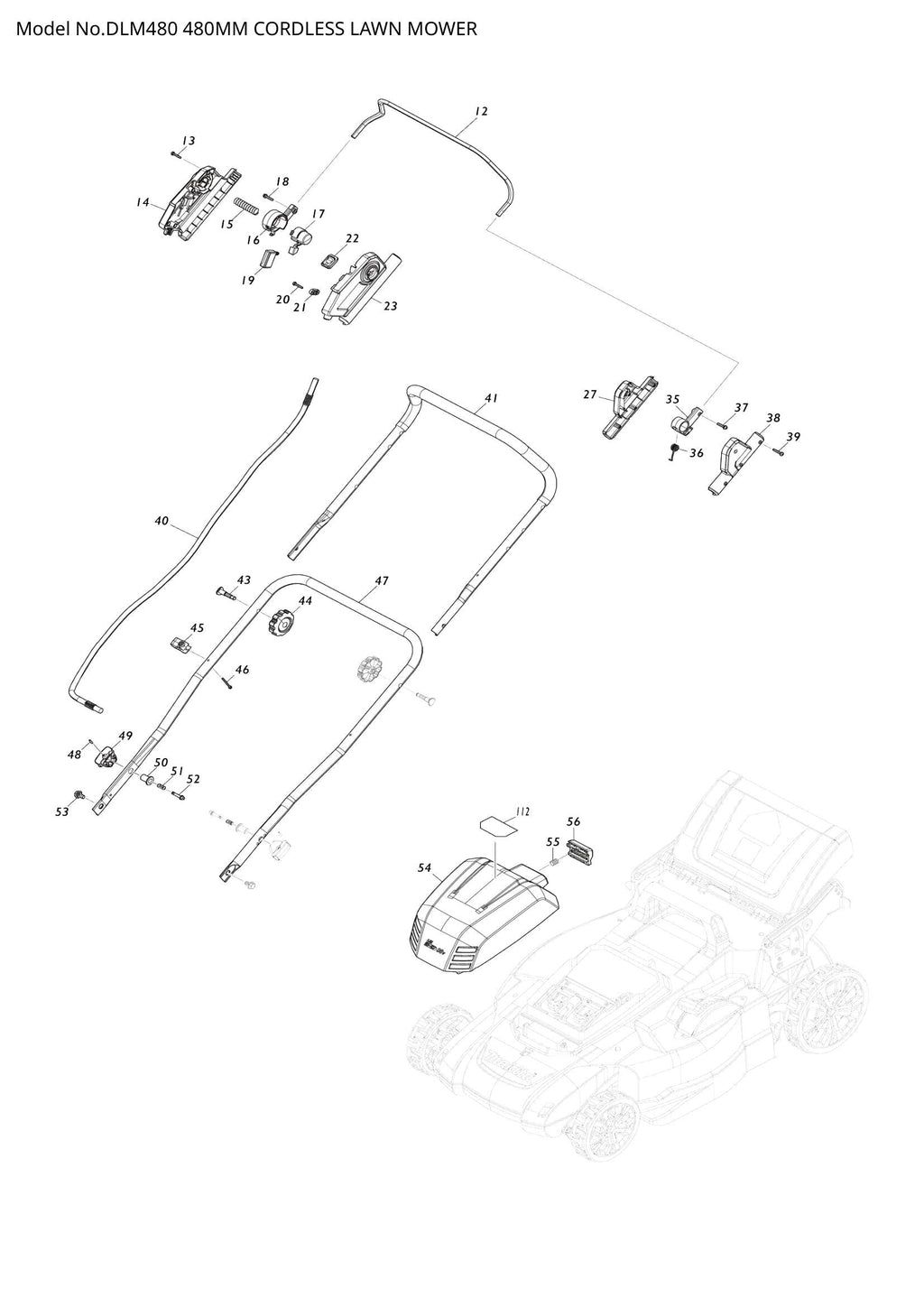

DLM480 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
DLM480 exploded view

Explosionszeichnung – DLM480

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 012 – SCHALTHEBEL (SKU: 327424-8)
  • Position 013 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 014 – SCHALTKASTENSATZ (SKU: 183V31-7)
  • Position 015 – DRUCKFEDER 15 (SKU: 231227-3)
  • Position 016 – SCHALTHEBELHALTERUNG R (SKU: 413A99-6)
  • Position 017 – SPERRKNOPF (SKU: 413B00-7)
  • Position 018 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 019 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
  • Position 020 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 022 – SCHALTKREIS KOMPLETT (SKU: 141H35-1)
  • Position 023 – SCHALTKASTENSATZ (SKU: 183V31-7)
  • Position 027 – Hebelkastensatz (Artikelnummer: 183U21-4)
  • Position 035 – SCHALTHEBELHALTER L (SKU: 459863-5)
  • Position 036 – TORSIONSFEDER 12 (SKU: 232575-3)
  • Position 037 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 038 – Hebelkastensatz (Artikelnummer: 183U21-4)
  • Position 039 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 040 – NETZKABELEINHEIT (SKU: 699184-5)
  • Position 041 – OBERER GRIFF (SKU: 327871-3)
  • Position 043 – Flachkopfschraube M8X50 (SKU: 265C08-1)
  • Position 044 – Flügelmutter M8 (Artikelnummer: 265C06-5)
  • Position 045 – KLEMME (SKU: 413944-9)
  • Position 046 – Flachkopfschraube M4x35 (Artikelnummer: 911163-6)
  • Position 047 – UNTERE GRIFFBAUGRUPPE (SKU: 122A73-0)
  • Position 048 – Federstift 2,5-16 (SKU: 258004-8)
  • Position 049 – KNOPF (SKU: 413943-1)
  • Position 050 – Schlosshalter (Artikelnummer: 327877-1)
  • Position 051 – DRUCKFEDER 8 (SKU: 234121-8)
  • Position 052 – SPERRSTIFT (SKU: 327876-3)
  • Position 053 – SECHSKANTSCHRAUBE M8 (SKU: 265C07-3)
  • Position 054 – BATTERIEABDECKUNG KOMPLETT (SKU: 141H43-2)
  • Position 055 – DRUCKFEDER 7 (SKU: 231037-8)
  • Position 056 – Verriegelungshebel (SKU: 413B03-1)
  • Position 057 – HECKKLAPPE KOMPLETT (SKU: 141J55-7)
  • Position 058 – WARNHINWEIS-ETIKETT (SKU: 8047H4-0)
  • Position 061 – TORSIONSFEDER 8 (SKU: 232721-8)
  • Position 062 – STANGE 6 (SKU: 327874-7)
  • Position 063 – GRIFFHALTERUNG R (SKU: 347867-8)
  • Position 064 – Blechschraube 5x30 (Artikelnummer: 266553-1)
  • Position 065 – Blechschraube FRANGE 5X20 (SKU: 265C05-7)
  • Position 067 – GRIFFHALTERUNG L (SKU: 347866-0)
  • Position 068 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 069 – KLEMMENGEHÄUSESATZ (SKU: 183N35-1)
  • Position 070 – TERMINAL (SKU: 644809-6)
  • Position 071 – KLEMMENGEHÄUSESATZ (SKU: 183N35-1)
  • Position 072 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 073 – DLM480 SERIENNR.-ETIKETT (SKU: 8114E2-8)
  • Position 074 – DLM480 TYPENSCHILD (SKU: 8114D9-7)
  • Position 075 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 076 – HINTERER GRIFF (SKU: 413938-4)
  • Position 077 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 078 – Verkleidung komplett (Artikelnummer: 141J46-8)
  • Position 079 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 080 – HÖHENEINSTELLPLATTE (SKU: 162993-0)
  • Position 081 – SCHLÜSSEL (SKU: 643535-4)
  • Position 083 – HÖHENVERSTELLHEBELGRIFF (SKU: 413939-2)
  • Position 084 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 085 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 086 – Zugentlastung (Artikelnummer: 687051-6)
  • Position 090 – HINTERE DECKABDECKUNG (SKU: 413924-5)
  • Position 091 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 092 – CONTROLLER (SKU: 620G78-5)
  • Position 093 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 094 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 095 – MOTORABDECKUNG (SKU: 413B05-7)
  • Position 096 – Gleichstrommotor (SKU: 629A88-3)
  • Position 097 – MOTORHALTERUNG KOMPLETT (SKU: 141H61-0)
  • Position 098 – Innensechskantschraube M8x16 (Artikelnummer: 922422-3)
  • Position 099 – Prallplatte (Artikelnummer: 459853-8)
  • Position 100 – Blechschraube 4x14 (Artikelnummer: 266385-6)
  • Position 101 – HSHBOLT M8X30 MIT WG (SKU: 265C22-7)
  • Position 102 – FAN 170 (SKU: 240229-8)
  • Position 103 – BLATTHALTER 480 (SKU: 313393-9)
  • Position 104 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 105 – BLADE 480 SET (SKU: 191V97-3)
  • Position 107 – DECK (SKU: 413A62-9)
  • Position 108 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 109 – HAKENPLATTE (SKU: 347870-9)
  • Position 110 – Zugfeder 17 (Artikelnummer: 232717-9)
  • Position 111 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 112 – ANZEIGEETIKETT (SKU: 8046H7-8)
  • Position 113 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
  • Position 114 – Pleuelstange R (Artikelnummer: 347873-3)
  • Position 115 – Pleuelstange F (Artikelnummer: 347872-5)
  • Position 116 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
  • Position 118 – Unterlegscheibe 8 (Artikelnummer: 267281-1)
  • Position 119 – Rutenhalter (Artikelnummer: 313389-0)
  • Position 120 – HÖHENVERSTELLHEBEL (SKU: 327872-1)
  • Position 121 – TORSIONSFEDER 9 (SKU: 232715-3)
  • Position 122 – STANGE 7 (SKU: 327873-9)
  • Position 123 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 124 – PLATTE (SKU: 347869-4)
  • Position 125 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 126 – REIFEN 180 KOMPLETT (SKU: 141E34-5)
  • Position 127 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 128 – VORDERE WELLE (SKU: 162991-4)
  • Position 129 – PLATTE (SKU: 347869-4)
  • Position 130 – Blechschraube 4x20 (Artikelnummer: 266424-2)
  • Position 131 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 132 – Sechskantschraube mit Flansch M8x12 (Artikelnummer: 265324-3)
  • Position 133 – KUGELLAGER 6001DDW (SKU: 210163-6)
  • Position 134 – REIFEN 230 KOMPLETT (SKU: 141E35-3)
  • Position 141 – Innensechskantschraube M5x1 (Artikelnummer: 251951-2)
  • Position 143 – HINTERER WELLENHALTER (SKU: 313390-5)
  • Position 144 – HINTERE WELLE (SKU: 162992-2)
  • Position 145 – SECHSKANTFLANSCH-SICHERUNGSMUTTER M6-10 (SKU: 252301-4)
  • Position 146 – KLEMME 19 (SKU: 347865-2)
  • Position 147 – Blechschraube 5x30 (Artikelnummer: 266553-1)
