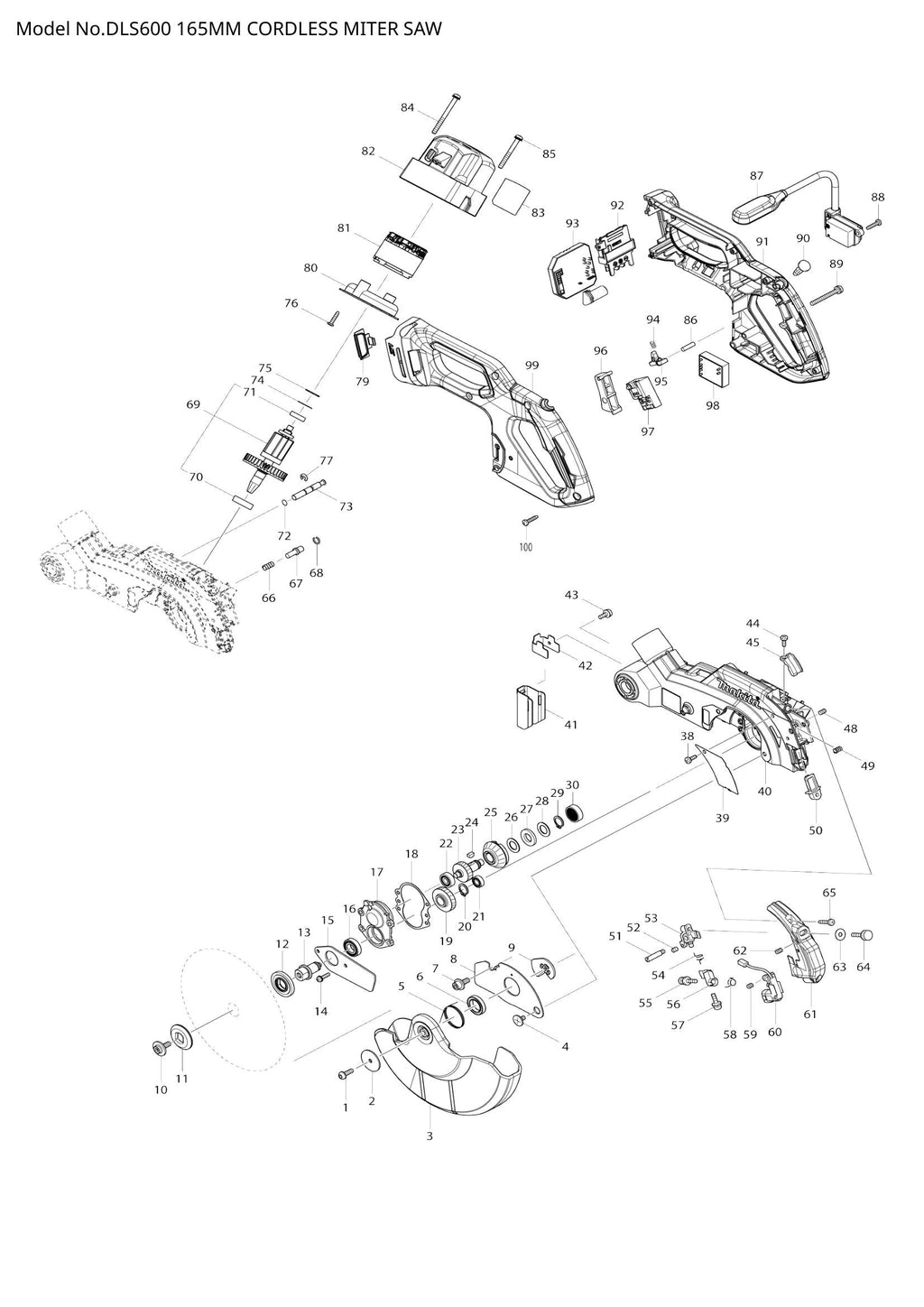

Explosionszeichnung – DLS600

Name: Explosionszeichnung – DLS600
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – HS-Rundkopfschraube M5X16 (SKU: 265491-4)
Position 002 – Unterlegscheibe 5 (Artikelnummer: 267136-0)
Position 003 – SICHERHEITSABDECKUNG (SKU: 458077-3)
Position 004 – + Senkkopfschraube M5 (Artikelnummer: 265008-3)
Position 005 – TORSIONSFEDER 30 (SKU: 232311-7)
Position 007 – Innensechskantschraube M6x16 (Artikelnummer: 266732-1)
Position 008 – MITTLERE ABDECKUNG (SKU: 347060-4)
Position 009 – MITTELPLATTE (SKU: 347059-9)
Position 010 – SECHSKANTSCHRAUBE M6X16 (SKU: 266733-9)
Position 011 – ÄUSSERER FLANSCH 35 (SKU: 224405-2)
Position 012 – INNENFLANSCH 35 (SKU: 224593-5)
Position 013 – SPINDEL (SKU: 325866-0)
Position 014 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 015 – LAGERHALTER (SKU: 347295-7)
Position 016 – KUGELLAGER 6901DDW (SKU: 211288-9)
Position 017 – LAGERGEHÄUSE (SKU: 318534-2)
Position 018 – DICHTUNG (SKU: 442152-5)
Position 019 – SCHRÄGZAHNRAD 39 (SKU: 227727-9)
Position 020 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 021 – KUGELLAGER 696ZZ (SKU: 210006-2)
Position 022 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 023 – SCHRÄGZAHNRAD 31 (SKU: 227726-1)
Position 024 – WOODRUFF KEY 4 (SKU: 254011-9)
Position 025 – Spiralkegelrad 35 (Artikelnummer: 227565-9)
Position 026 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 027 – GUMMISCHEIBE 12 (SKU: 261104-5)
Position 028 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 029 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 030 – KUGELLAGER 608DDW (SKU: 210005-4)
Position 038 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 039 – ABDECKPLATTE (SKU: 346171-2)
Position 040 – Klingengehäuse komplett (Artikelnummer: 144796-4)
Position 041 – GUARD (SKU: 424870-7)
Position 042 – Schutzplatte (Artikelnummer: 347057-3)
Position 043 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 044 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 045 – Bleiabdeckung (SKU: 458075-7)
Position 048 – HSS-Stellschraube (Schneidkopf) M5 x 8 (Artikelnummer: 266229-0)
Position 049 – DRUCKFEDER 6 (SKU: 233471-8)
Position 050 – LINSE (SKU: 418104-8)
Position 051 – ANSATZSCHRAUBE M5 (Artikelnummer: 266306-8)
Position 052 – HSS-Stellschraube (flache Spitze) M4X (SKU: 266318-1)
Position 053 – BLOCK C (SKU: 419379-2)
Position 054 – TORSIONSFEDER 9 (SKU: 231664-1)
Position 055 – Flachkopfschraube M3x6 (Artikelnummer: 911003-8)
Position 056 – BLOCK B (SKU: 419378-4)
Position 057 – Flachkopfschraube M3x6 (Artikelnummer: 911003-8)
Position 058 – TORSIONSFEDER 9 (SKU: 231664-1)
Position 059 – HSS-Stellschraube (flache Spitze) M4X (SKU: 266318-1)
Position 060 – LASERSCHALTUNG KOMPLETT (SKU: 638442-4)
Position 061 – LASERABDECKUNG KOMPLETT (SKU: 140344-7)
Position 062 – HSS-Stellschraube (Schneidkopf) M5 x 8 (Artikelnummer: 266229-0)
Position 063 – Unterlegscheibe 5 (Artikelnummer: 253807-5)
Position 064 – Rändelschraube M5X24 (SKU: 265753-0)
Position 065 – Blechschraube BIND CT 4X20 (SKU: 266042-6)
Position 066 – DRUCKFEDER 7 (SKU: 231240-1)
Position 067 – PIN 6 (SKU: 256633-1)
Position 068 – RINGFEDER 8 (SKU: 231928-3)
Position 069 – ROTORBAUGRUPPE (SKU: 519400-8)
Position 070 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 071 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 072 – O-RING 5 (SKU: 213021-5)
Position 073 – STOPPERSTIFT (SKU: 326769-1)
Position 074 – Unterlegscheibe 14 (Artikelnummer: 253842-3)
Position 075 – URETHAN-UNTERLEGSCHEIBE 15 (SKU: 261153-2)
Position 076 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 077 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 079 – INDIKATIONSPLATTE KOMPLETT (SKU: 144033-6)
Position 080 – Prallplatte (Artikelnummer: 456908-0)
Position 082 – MOTORGEHÄUSE (SKU: 456910-3)
Position 083 – DLS600 TYPENSCHILD (SKU: 853T32-4)
Position 084 – Flachkopfschraube M5x55 (Artikelnummer: 911278-9)
Position 085 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 086 – PIN 5 (SKU: 256123-4)
Position 088 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 089 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 090 – SCHALTERKNOPF (SKU: 417113-4)
Position 091 – DRÜCKERSET (SKU: 183E52-7)
Position 092 – TERMINAL (SKU: 643874-2)
Position 094 – DRUCKFEDER 4 (SKU: 231026-3)
Position 095 – Verriegelungshebel (Artikelnummer: 416533-9)
Position 096 – SCHALTHEBEL (SKU: 452130-7)
Position 097 – SCHALTER TG73BDS-1 (SKU: 650705-8)
Position 098 – STROMVERSORGUNGSSCHALTKREIS (SKU: 620551-3)
Position 099 – DRÜCKERSET (SKU: 183E52-7)
Position 100 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 101 – Innensechskantschraube M6x16 (Artikelnummer: 266757-5)
Position 102 – HSS-Stellschraube (flache Spitze) M6X (SKU: 251961-9)
Position 103 – PIN 16-90 (SKU: 331350-5)
Position 104 – HÜLSE 17 (SKU: 416535-5)
Position 105 – TORSIONSFEDER 28 (SKU: 232310-9)
Position 106 – HÜLSE 17 (SKU: 416535-5)
Position 107 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 108 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 109 – RING 6 (SKU: 257163-5)
Position 110 – Verbindungsplatte komplett (Artikelnummer: 144791-4)
Position 111 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
Position 112 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 113 – RING 6 (SKU: 257163-5)
Position 114 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 116 – ARM KOMPLETT (SKU: 144795-6)
Position 117 – Zugentlastung (Artikelnummer: 687045-1)
Position 118 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 119 – HEBEL 100 (SKU: 416006-2)
Position 120 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 121 – Sechskantschraube M10 (Artikelnummer: 251495-2)
Position 122 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 123 – HEBEL 25 (SKU: 272266-4)
Position 124 – TORSIONSFEDER 8 (SKU: 233563-3)
Position 125 – ENTRIEGELUNGSTASTE (SKU: 415208-7)
Position 126 – DRUCKFEDER 12 (SKU: 233031-6)
Position 127 – Unterlegscheibe 6 (Artikelnummer: 253726-5)
Position 128 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 129 – STOPPER (SKU: 318533-4)
Position 130 – TORSIONSFEDER 14 (SKU: 231646-3)
Position 131 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 132 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 133 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 134 – KERF BOARD (SKU: 456907-2)
Position 135 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 136 – ZEIGER (SKU: 816128-2)
Position 137 – SECHSKANT-SICHERUNGSMUTTER M6-10 (SKU: 252014-7)
Position 138 – Unterlegscheibe 6 (Artikelnummer: 941151-9)
Position 139 – Innensechskantschraube M6X25 (SKU: 251582-7)
Position 140 – Innensechskantschraube M6X25 (SKU: 251582-7)
Position 141 – HSS-Stellschraube (Kegelkopf) M10X (SKU: 251966-9)
Position 142 – Innensechskantschraube M6X25 (SKU: 251582-7)
Position 143 – DREHBASIS KOMPLETT (SKU: 144028-9)
Position 144 – Zaunplatte (Artikelnummer: 346169-9)
Position 145 – O-RING 5 (SKU: 213021-5)
Position 146 – +SENKKOPFSCHRAUBE M (SKU: 265156-8)
Position 147 – FÜHRUNGSZAUN (SKU: 319646-4)
Position 148 – Rändelschraube M5X10 (SKU: 265785-7)
Position 149 – STAHLKUGEL 4 (SKU: 216008-6)
Position 150 – PIN 4 (SKU: 256034-3)
Position 151 – HSHBOLT M6X25 MIT WG (SKU: 922344-7)
Position 152 – Rändelschraube M5X10 (SKU: 265785-7)
Position 153 – Gleitplatte (Artikelnummer: 450138-5)
Position 154 – DRUCKFEDER 6 (SKU: 231038-6)
Position 155 – STAHLKUGEL 7.9 (SKU: 216004-4)
Position 156 – BASIS KOMPLETT (SKU: 144792-2)
Position 158 – Sechskantschraube M6x30 (Artikelnummer: 921352-5)
Position 159 – UNTERPLATTE KOMPLETT (SKU: 144034-4)
Position 160 – Senkkopfschraube M5 (Artikelnummer: 912222-9)
Position 161 – RING 6 (SKU: 257163-5)
Position 162 – CONTROLLER BS (SKU: 620K37-3)
Position 163 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)
