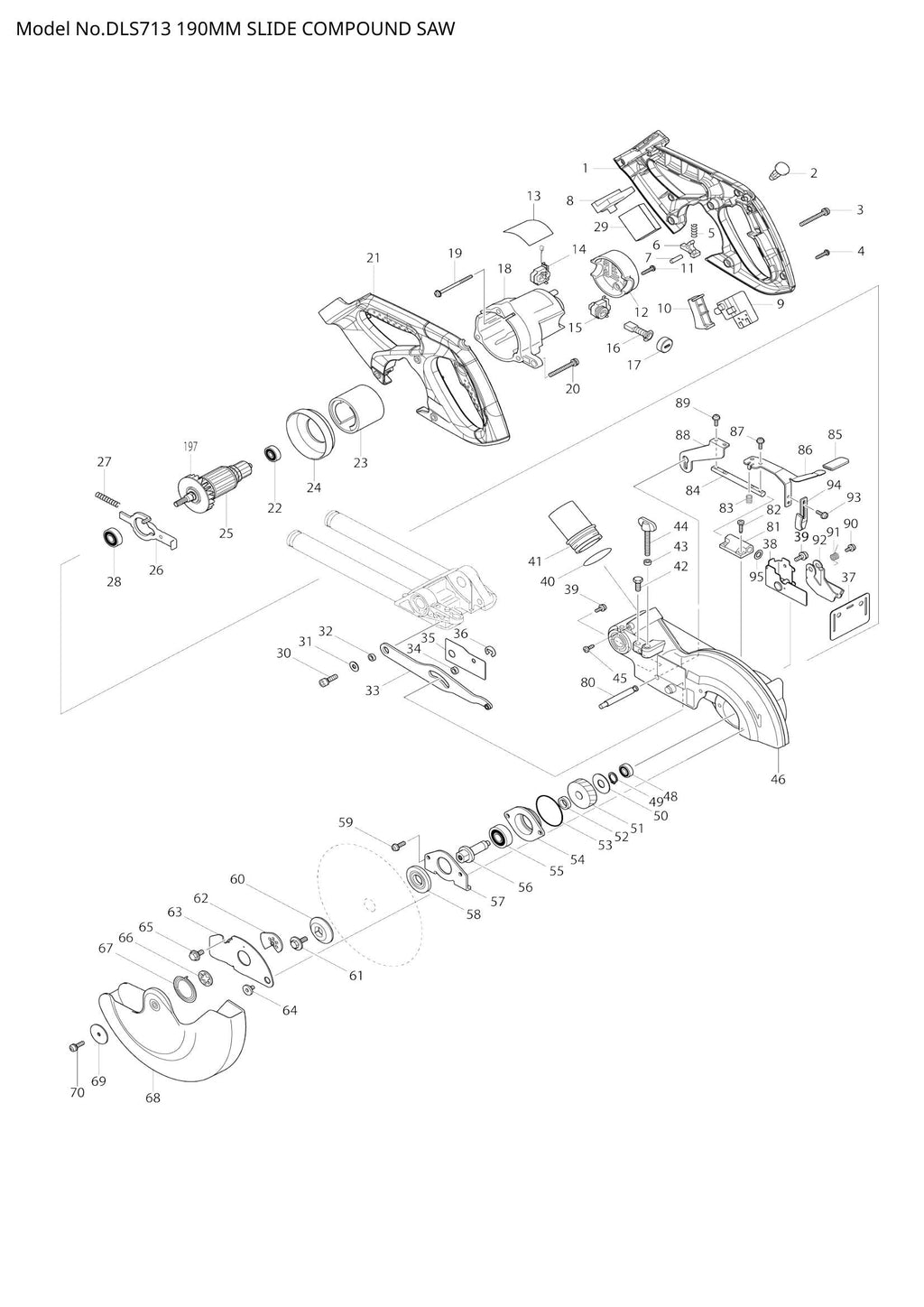

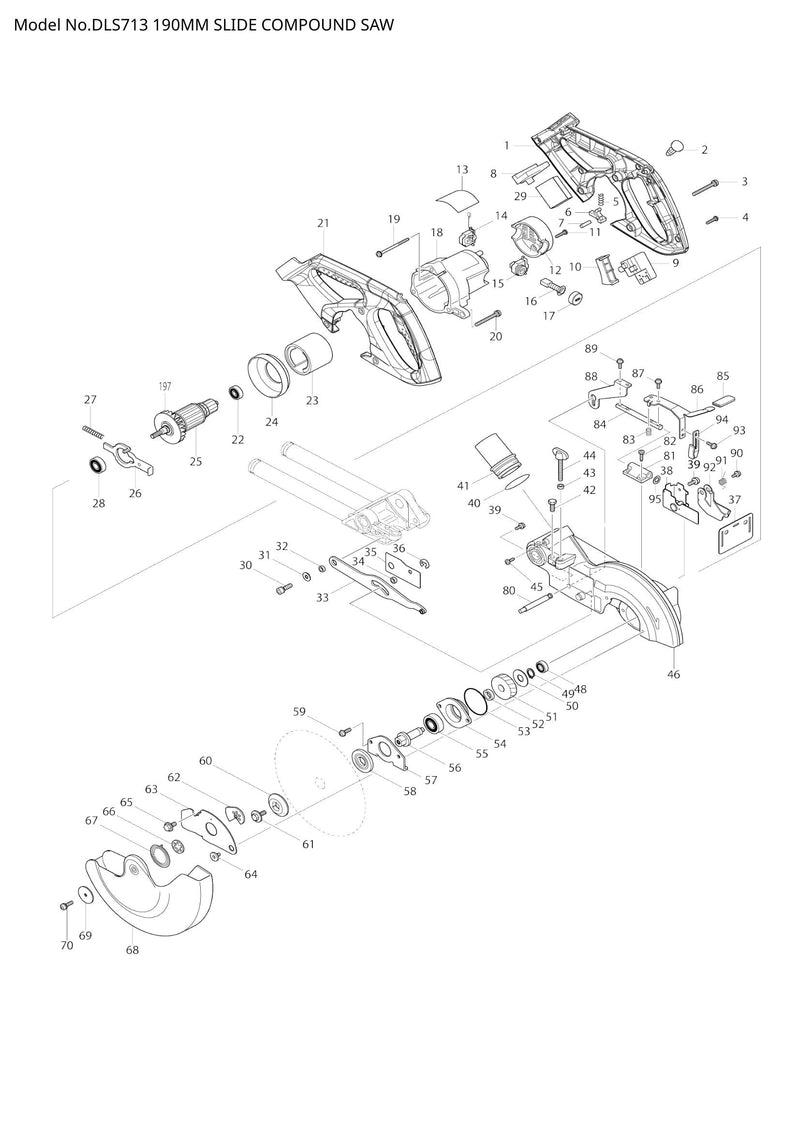

Explosionszeichnung – DLS713

Name: Explosionszeichnung – DLS713
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – DRÜCKERSET (SKU: 188961-5)
Position 002 – SCHALTERKNOPF (SKU: 417113-4)
Position 003 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 005 – DRUCKFEDER 4 (SKU: 231026-3)
Position 006 – Sperrhebel (Artikelnummer: 416533-9)
Position 007 – PIN 5 (SKU: 256123-4)
Position 008 – TERMINAL (SKU: 644808-8)
Position 009 – SCHALTER TG72BD (SKU: 651956-6)
Position 010 – SCHALTHEBEL (SKU: 452130-7)
Position 012 – HINTERE ABDECKUNG (SKU: 416639-3)
Position 013 – DLS713 TYPENSCHILD (SKU: 815T55-0)
Position 014 – Bürstenhalter (Artikelnummer: 643864-5)
Position 015 – Bürstenhalter (Artikelnummer: 643863-7)
Position 017 – Bürstenhalterkappe (SKU: 643941-3)
Position 018 – MOTORGEHÄUSE (SKU: 416909-0)
Position 019 – Blechschraube 4x60 (Artikelnummer: 266209-6)
Position 020 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 021 – DRÜCKERSET (Artikelnummer: 188961-5)
Position 023 – Jocheinheit (Artikelnummer: 632828-4)
Position 024 – LEITERPLATTE (SKU: 416907-4)
Position 025 – ANKERBAUGRUPPE 18 V (SKU: 519269-0)
Position 026 – WELLENSPERRE (SKU: 344681-3)
Position 027 – DRUCKFEDER 5 (SKU: 233092-6)
Position 028 – KUGELLAGER 6000DDW (SKU: 211088-7)
Position 029 – CONTROLLER (SKU: 620263-8)
Position 030 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
Position 031 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 032 – RING 6 (SKU: 257163-5)
Position 033 – Verbindungsplatte komplett (Artikelnummer: 154643-1)
Position 034 – RING 6 (SKU: 257163-5)
Position 035 – LINK COVER (SKU: 346330-8)
Position 036 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 037 – GUARD (SKU: 421626-9)
Position 038 – Schutzplatte komplett (Artikelnummer: 165414-1)
Position 039 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 040 – O-RING 35 (SKU: 213460-9)
Position 041 – Staubdüse (Artikelnummer: 419277-0)
Position 042 – Innensechskantschraube M6x16 (Artikelnummer: 266757-5)
Position 043 – URETHANRING 5 (SKU: 262001-8)
Position 044 – SCHRAUBE M6X43 (SKU: 265717-4)
Position 045 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 048 – KUGELLAGER 607LLB (SKU: 211021-9)
Position 049 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 050 – Unterlegscheibe 12 (Artikelnummer: 253813-0)
Position 051 – SCHRÄGZAHNRAD 60 (SKU: 226512-7)
Position 052 – RING 12 (SKU: 257011-8)
Position 053 – O-RING 46 (SKU: 213623-7)
Position 054 – LAGERGEHÄUSE (SKU: 317193-9)
Position 055 – KUGELLAGER 6201DDW (SKU: 211129-9)
Position 056 – SPINDEL (SKU: 323798-5)
Position 057 – LAGERHALTER 58 (SKU: 285736-4)
Position 058 – INNENFLANSCH 40 (SKU: 224370-5)
Position 059 – Flachkopfschraube M5x16 (Artikelnummer: 911223-4)
Position 060 – ÄUSSERER FLANSCH 40 (SKU: 224275-9)
Position 061 – SECHSKANTSCHRAUBE M6X16 (SKU: 266733-9)
Position 062 – MITTELPLATTE (SKU: 345585-2)
Position 063 – MITTLERE ABDECKUNG (SKU: 346232-8)
Position 064 – Innensechskantschraube M6 (Artikelnummer: 265985-9)
Position 065 – Innensechskantschraube M6x16 (Artikelnummer: 266732-1)
Position 066 – MITTLERE UNTERLEGSCHEIBE (SKU: 345589-4)
Position 067 – SPIRALFEDER 26 (SKU: 231934-8)
Position 068 – SICHERHEITSABDECKUNG (SKU: 453298-2)
Position 069 – Unterlegscheibe 5 (Artikelnummer: 267136-0)
Position 080 – SPERRSTIFT (SKU: 324455-8)
Position 081 – Rutenhalter (Artikelnummer: 452134-9)
Position 082 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 083 – DRUCKFEDER 7 (SKU: 231316-4)
Position 084 – STANGE 8 (SKU: 325980-2)
Position 085 – KAPPE (SKU: 421589-9)
Position 086 – Verriegelungshebel (Artikelnummer: 346320-1)
Position 087 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 088 – SCHLOSSPLATTE (SKU: 346322-7)
Position 089 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 090 – Flachkopfschraube M4x10 (Artikelnummer: 911114-9)
Position 091 – TORSIONSFEDER 8 (SKU: 231690-0)
Position 092 – GUARD (SKU: 346550-4)
Position 093 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 094 – SUB-HEBEL (SKU: 346321-9)
Position 095 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 113 – DRUCKFEDER 6 (SKU: 231325-3)
Position 115 – HSHBOLT M6X25 MIT WG (SKU: 922344-7)
Position 116 – SCHRAUBE M6X10 (SKU: 251887-5)
Position 117 – HÜLSE 17 (SKU: 416535-5)
Position 118 – TORSIONSFEDER 28 (SKU: 231638-2)
Position 119 – HÜLSE 17 (SKU: 416535-5)
Position 120 – Rändelschraube M6X28 (SKU: 265790-4)
Position 121 – DRUCKFEDER 6 (SKU: 231325-3)
Position 122 – RING 26 (SKU: 257214-4)
Position 123 – ROHRHALTER (SKU: 318651-8)
Position 124 – HSS-Stellschraube (Schneidkopf) M6 x 8 (Artikelnummer: 266208-8)
Position 127 – Zugentlastung (Artikelnummer: 687045-1)
Position 128 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 129 – Flachkopfschraube M4x10 mit (Artikelnummer: 911113-1)
Position 130 – HEBEL 100 (SKU: 416006-2)
Position 131 – Stellschraube M4x8 (Artikelnummer: 913106-4)
Position 132 – SECHSKANTMUTTER M10-17 (SKU: 252144-4)
Position 133 – DRUCKFEDER 5 (SKU: 231266-3)
Position 134 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 135 – CAP 16 (SKU: 286236-7)
Position 136 – ARM KOMPLETT (SKU: 140609-7)
Position 137 – ENTRIEGELUNGSSTIFT (SKU: 324295-4)
Position 138 – Innensechskantschraube M6x16 (Artikelnummer: 266757-5)
Position 139 – ANSCHLAGPLATTE (SKU: 345299-3)
Position 140 – Unterlegscheibe 6 (Artikelnummer: 253726-5)
Position 141 – TORSIONSFEDER 8 (SKU: 231663-3)
Position 142 – +LINSENKOPFSCHRAUBE M5 (SKU: 265113-6)
Position 143 – ZEIGER (SKU: 343678-9)
Position 144 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 145 – VORDERER ARM KOMPLETT (SKU: 140608-9)
Position 146 – STOPPERARM (SKU: 344643-1)
Position 147 – Wellenscheibe 8 (SKU: 253948-7)
Position 148 – Unterlegscheibe 8 (Artikelnummer: 253835-0)
Position 149 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
Position 150 – HSS-Stellschraube (flache Spitze) M6X (SKU: 251961-9)
Position 151 – HSS-Stellschraube (flache Spitze) M6X (SKU: 251961-9)
Position 152 – KNOPF 20 (SKU: 271601-3)
Position 153 – O-RING 5 (SKU: 213021-5)
Position 154 – STOPPERSTIFT (SKU: 324183-5)
Position 155 – PIN 16-90 (SKU: 331350-5)
Position 156 – ARMHALTER KOMPLETT (SKU: 140610-2)
Position 157 – PIN 5 (SKU: 256123-4)
Position 158 – SCHRAUBE M10 (SKU: 266320-4)
Position 159 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 160 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 161 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 162 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252130-5)
Position 163 – RING 26 (SKU: 257214-4)
Position 164 – Rändelschraube M6X28 (SKU: 265790-4)
Position 165 – SECHSKANT-SICHERUNGSMUTTER M8-13 (SKU: 252105-4)
Position 166 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 167 – INDIKATIONSSCHILD (SKU: 416355-7)
Position 168 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 169 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 170 – Blechschraube BIND CT 4X12 (SKU: 266026-4)
Position 171 – KERF BOARD (SKU: 419103-3)
Position 172 – KERF BOARD (SKU: 419103-3)
Position 173 – DREHBASIS KOMPLETT (SKU: 140614-4)
Position 174 – Innensechskantschraube M4x10 (Artikelnummer: 922111-0)
Position 175 – VIERKANTSTANGE KOMPLETT (SKU: 153580-6)
Position 176 – SECHSKANTSCHRAUBE M5X30 (SKU: 925251-3)
Position 177 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 178 – SCHLOSSPLATTE (SKU: 344601-7)
Position 179 – PIN-HALTER (SKU: 317616-7)
Position 180 – PIN 3 (Artikelnummer: 256158-5)
Position 181 – SPERRSTIFT (SKU: 324288-1)
Position 182 – DRUCKFEDER 6 (SKU: 231325-3)
Position 183 – STANGE 6 (SKU: 324289-9)
Position 184 – Verriegelungshebel (Artikelnummer: 416450-3)
Position 185 – Verriegelungshebelplatte (SKU: 345272-3)
Position 186 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 187 – DRUCKFEDER 9 (SKU: 231418-6)
Position 188 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 189 – EINSTELLSCHRAUBE M8X27 (SKU: 266432-3)
Position 190 – GRIP 32 (SKU: 273658-0)
Position 191 – CAP 20 (SKU: 286212-1)
Position 192 – Sechskantschraube M8x50 (Artikelnummer: 921472-5)
Position 194 – BASIS KOMPLETT (SKU: 140612-8)
Position 195 – Gleitplatte (Artikelnummer: 344646-5)
Position 196 – Gleitplatte (Artikelnummer: 344646-5)
Position 197 – FAN 55 (SKU: 241873-4)
Position 037 – GUARD (SKU: 424045-8)
Position 038 – Schutzplatte (Artikelnummer: 345438-5)
Position 068 – SICHERHEITSABDECKUNG (SKU: 458786-4)
