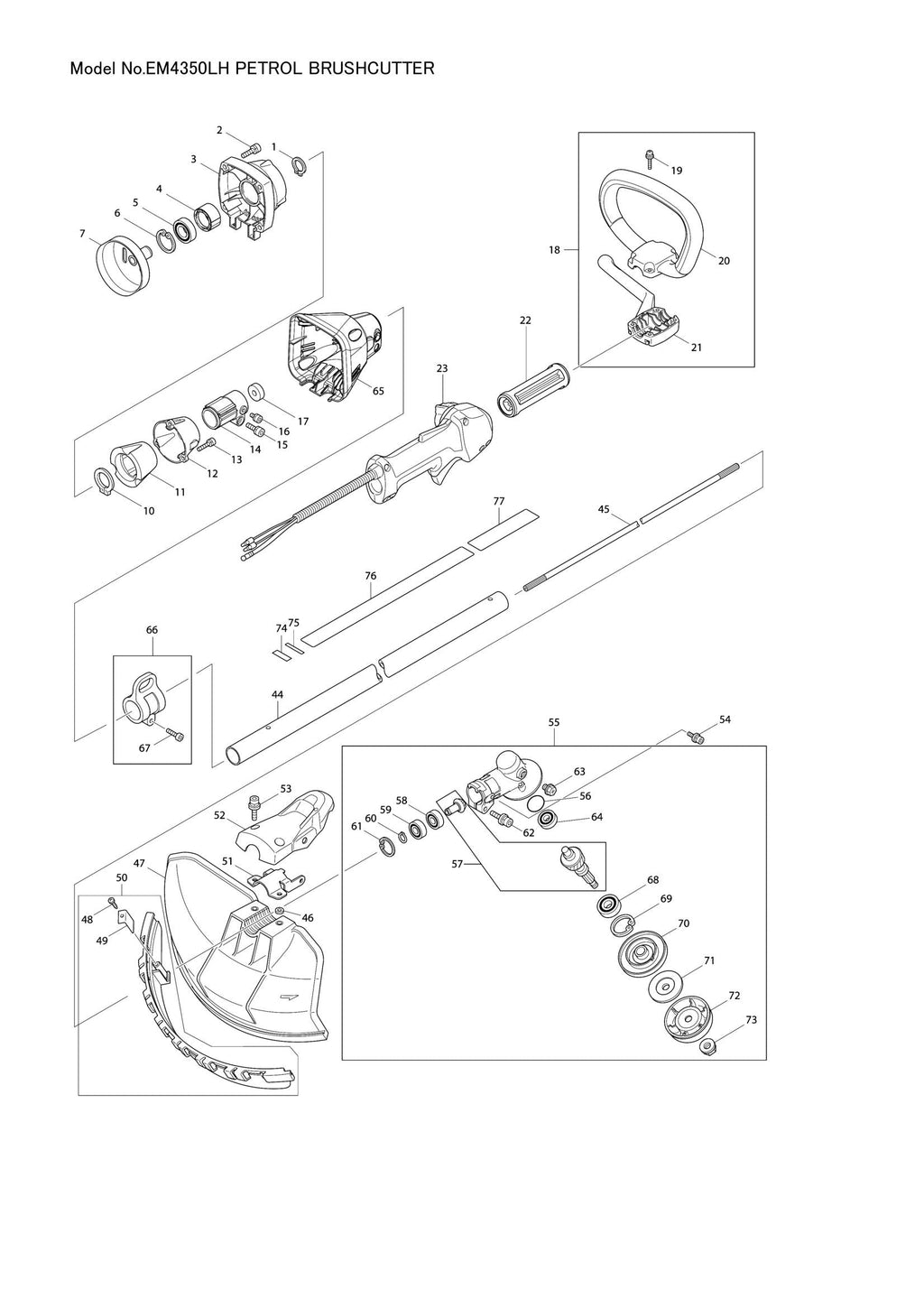

Explosionszeichnung – EM4350LH

Name: Explosionszeichnung – EM4350LH
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Sicherungsring S-17 (SKU: 961057-5)
Position 003 – KUPPLUNGSGEHÄUSE (SKU: 318421-5)
Position 004 – DISTANZSTÜCK (SKU: 451157-4)
Position 006 – Sicherungsring R-35 (SKU: 962153-2)
Position 007 – KUPPLUNGSTROMMEL (SKU: 168742-3)
Position 010 – Sicherungsring S-32 (SKU: 961151-3)
Position 011 – DÄMPFER (SKU: 424204-4)
Position 012 – ROHRHALTER (SKU: 318453-2)
Position 014 – ROHRHALTERUNG (SKU: 318454-0)
Position 017 – FILZRING 8 (SKU: 443146-3)
Position 018 – Bügelgriff-Set (Artikelnummer: 195251-9)
Position 019 – Flachkopfschraube M5x30 (Artikelnummer: 911253-5)
Position 020 – BÜGELGRIFF 28 (Artikelnummer: 451596-8)
Position 021 – GRIFFKLEMME 28 (SKU: 451597-6)
Position 022 – DISTANZSTÜCK 28 (Artikelnummer: 451600-3)
Position 023 – Steuerhebelbaugruppe (Artikelnummer: 126164-3)
Position 025 – SCHALTERABDECKUNG (SKU: 451595-0)
Position 026 – SCHALTHEBEL (SKU: 451594-2)
Position 027 – Blattfeder (SKU: 232251-9)
Position 028 – Hebelgehäusesatz (Artikelnummer: 187574-9)
Position 029 – ROHRSCHELLE 28 (SKU: 346249-1)
Position 030 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 031 – Verriegelungshebel (Artikelnummer: 451593-4)
Position 032 – TORSIONSFEDER 7 (SKU: 233541-3)
Position 033 – STEUERKABEL (SKU: 168741-5)
Position 034 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 035 – GASHEBEL (SKU: 451592-6)
Position 036 – FÜHRUNGSEINHEIT (SKU: 638985-6)
Position 037 – FÜHRUNGSEINHEIT (SKU: 638986-4)
Position 038 – Wellrohr (SKU: 453708-9)
Position 039 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 040 – Hebelgehäusesatz (Artikelnummer: 187574-9)
Position 041 – SPERRSTIFT (SKU: 325907-2)
Position 044 – SCHAFTROHR KOMPLETT (SKU: 140042-3)
Position 045 – WELLE (SKU: 325675-7)
Position 046 – UNTERLEGSCHEIBE (SKU: 413143-3)
Position 047 – PROTECTOR (SKU: 452259-9)
Position 048 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 049 – CUTTER (SKU: 346074-0)
Position 051 – SCHUTZKLEMME (SKU: 346072-4)
Position 052 – SCHUTZABDECKUNG (SKU: 451090-0)
Position 054 – HS-Schraube M5x14 mit WR (Artikelnummer: 266865-2)
Position 063 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
Position 065 – Kupplungsgehäusedeckel (Artikelnummer: 453883-1)
Position 066 – Aufhängerbaugruppe (Artikelnummer: 125558-9)
Position 068 – KUGELLAGER 6201LLU (SKU: 210116-5)
Position 071 – Klemmscheibe (Artikelnummer: 346355-2)
Position 072 – CUP (SKU: 168526-9)
Position 073 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
Position 074 – WARNHINWEIS-ETIKETT (SKU: 808723-2)
Position 075 – SERIENNR.-ETIKETT (SKU: 801D20-9)
Position 077 – MAKITA-LOGO-ETIKETT (SKU: 819312-8)
Position 101 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 102 – Zündkerzenstecker (Artikelnummer: 424302-4)
Position 104 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 105 – SCHALLDÄMPFERABDECKUNG (SKU: 453536-2)
Position 106 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 108 – AUSPUFFTOPF (SKU: 168715-6)
Position 109 – SCHALLDÄMPFERDICHTUNG (SKU: 346574-0)
Position 110 – AUSPUFFANSCHLUSS-ABSTANDHALTER (SKU: 331987-8)
Position 112 – ÄUSSERES KIPPHEBELGEHÄUSE (SKU: 318850-2)
Position 113 – ROHR 5-160 (SKU: 422091-5)
Position 114 – Wellrohr (SKU: 454424-6)
Position 115 – INNENKIPPHEBELABDECKUNG (SKU: 453529-9)
Position 116 – Ventildeckeldichtung (Artikelnummer: 162335-8)
Position 117 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
Position 118 – ZÜNDKERZE (SKU: 168401-9)
Position 119 – ROHR 3-85 (SKU: 422090-7)
Position 120 – DISTANZSTÜCK (Artikelnummer: 452049-0)
Position 122 – DISTANZSTÜCK (Artikelnummer: 424200-2)
Position 123 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
Position 125 – ROHR (SKU: 422099-9)
Position 129 – Ölgehäusedichtung (SKU: 162337-4)
Position 130 – HSHBOLT M5X18 MIT WRM (SKU: 266760-6)
Position 131 – ÖLKAPPE (SKU: 452047-4)
Position 132 – DICHTUNG (SKU: 424343-0)
Position 133 – ÖLROHR (SKU: 453538-8)
Position 134 – ÖLROHRDICHTUNG (SKU: 162338-2)
Position 135 – ÖLGEHÄUSE (SKU: 318854-4)
Position 137 – DICHTUNG (SKU: 346305-7)
Position 138 – Sechskantschraube M6x8 (SKU: 266611-3)
Position 139 – Bleiventil (SKU: 346398-4)
Position 140 – Halteplatte (Artikelnummer: 318851-0)
Position 142 – VERBINDUNGSROHR (SKU: 325665-0)
Position 143 – ROHR KOMPLETT (SKU: 168724-5)
Position 144 – SPIRALROHR 6-80 (SKU: 454426-2)
Position 145 – BENZINFILTER (SKU: 163518-3)
Position 146 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 150 – STARTERABDECKUNG (SKU: 126119-8)
Position 152 – ROLLE (SKU: 452288-2)
Position 154 – STARTERKNOPF (SKU: 424361-8)
Position 155 – Seilstopper (Artikelnummer: 424360-0)
Position 156 – STARTSEIL (Artikelnummer: 444027-4)
Position 157 – STARTERABDECKUNG (SKU: 453534-6)
Position 158 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 160 – KIPPHEBELBAUGRUPPE (SKU: 126116-4)
Position 161 – SPlint (Artikelnummer: 331990-9)
Position 162 – HALTERUNG (SKU: 331991-7)
Position 163 – DRUCKFEDER 11 (SKU: 234238-7)
Position 164 – PIN 5 (SKU: 256200-2)
Position 165 – STANGE 2,5 (SKU: 256866-8)
Position 166 – PIN 5 (SKU: 268238-5)
Position 167 – NOCKENWELLENSTÖSSEL (SKU: 313236-5)
Position 168 – PIN 5 (SKU: 256186-0)
Position 172 – EINLASSVENTIL (SKU: 326157-2)
Position 173 – KOLBENRINGSATZ (SKU: 196667-1)
Position 174 – CLIP (SKU: 233983-1)
Position 176 – KOLBENBOLZEN (SKU: 268285-6)
Position 177 – ÖLDICHTRING 12 (SKU: 213685-5)
Position 178 – KURBELWELLENBAUGRUPPE (SKU: 126121-1)
Position 179 – WOODRUFF KEY 3 (SKU: 254040-2)
Position 180 – Unterlegscheibe 26 (Artikelnummer: 267425-3)
Position 181 – ÖLDICHTRING 12 (SKU: 213537-0)
Position 183 – Nockenwellenradabdeckung (SKU: 318856-0)
Position 184 – Nockenwellenradabdeckungsdichtung (SKU: 162334-0)
Position 185 – FÜHRUNGSEINHEIT (SKU: 638974-1)
Position 186 – FÜHRUNGSEINHEIT (SKU: 638975-9)
Position 187 – ROHR (SKU: 444021-6)
Position 188 – ZÜNDSPULE (SKU: 168714-8)
Position 190 – SCHWUNGRAD KOMPLETT (SKU: 126122-9)
Position 194 – WARNSCHILD (SKU: 810455-9)
Position 195 – Puffergummi (Artikelnummer: 424081-4)
Position 196 – SERIENNR.-ETIKETT (SKU: 897220-3)
Position 198 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 199 – GUMMISCHEIBE 8 (SKU: 261152-4)
Position 200 – DISTANZSTÜCK (Artikelnummer: 331988-6)
Position 203 – MOTORBASIS (SKU: 318852-8)
Position 204 – SECHSKANTSCHRAUBE M8 (SKU: 266597-1)
Position 205 – Wellenscheibe 10 (Artikelnummer: 267832-0)
Position 206 – KUPPLUNGSBACKE (SKU: 313238-1)
Position 208 – Unterlegscheibe 8 (Artikelnummer: 267428-7)
Position 209 – KUPPLUNGSBASIS (SKU: 313239-9)
Position 210 – LÜFTERPLATTE (SKU: 346576-6)
Position 212 – SCHALLDÄMPFERPLATTE (SKU: 453530-4)
Position 214 – SCHLAUCHSCHELLE (SKU: 345918-1)
Position 217 – INDIKATIONSETIKETT (SKU: 898844-8)
Position 222 – Trennplatte (Artikelnummer: 162346-3)
Position 223 – Trennnetz (Artikelnummer: 352020-3)
Position 225 – Trenngehäuse (Artikelnummer: 453865-3)
Position 226 – RÜCKSCHLAGVENTIL (SKU: 424316-3)
Position 227 – SPIRALROHR 6-100 (SKU: 454425-4)
Position 228 – ROHR 3-120 (SKU: 422074-5)
Position 229 – PRIMERPUMPE (SKU: 168398-2)
Position 230 – VERGASERDICHTUNG (SKU: 442196-5)
Position 232 – KLEMME (SKU: 345963-6)
Position 233 – Blechschraube 5x16 (Artikelnummer: 266388-0)
Position 234 – VERGASERDICHTUNG (SKU: 442197-3)
Position 236 – TÜLLE (SKU: 424489-2)
Position 237 – ROHR 3-35 (SKU: 422080-0)
Position 239 – O-RING 18 (SKU: 213642-3)
Position 240 – WARNHINWEIS-ETIKETT (SKU: 819430-2)
Position 241 – EM4350LH MODELLNR.-ETIKETT (SKU: 898832-5)
Position 242 – KLEMME (SKU: 451825-9)
Position 243 – SCHRAUBENBAUGRUPPE (SKU: WJ00096589)
Position 245 – Dosiermembrane (Artikelnummer: 168620-7)
Position 247 – Dosierhebelstift (SKU: WJ00014477)
Position 248 – HEBEL (SKU: WJ00016648)
Position 249 – FEDER (SKU: WJ00983248)
Position 250 – PLUG-WELCH (SKU: 5416036160)
Position 251 – Becherstopfen (SKU: WJ00088229)
Position 252 – STAHLKUGEL (SKU: 5806084330)
Position 254 – FEDER (SKU: WJ00983305)
Position 255 – SCHRAUBE (SKU: WJ00963240)
Position 256 – DROSSELKLAPPENVENTIL (SKU: WJ00343562)
Position 257 – HOCHGESCHWINDIGKEITSNADEL (SKU: WJ01023345)
Position 258 – Leerlaufnadel (SKU: WJ01023344)
Position 259 – BEGRENZERKAPPE (SKU: WJ00025162)
Position 260 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 261 – FEDER (SKU: WJ00098494)
Position 262 – DROSSELKLAPPENWELLENBAUGRUPPE (SKU: WJ00224392)
Position 263 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 264 – DREHBAR (SKU: 5246001210)
Position 265 – SCHRAUBE (SKU: 5016004110)
Position 266 – EINLASSNADELVENTIL (SKU: WJ00008282)
Position 267 – Sicherungsring (SKU: WJ00001673)
Position 268 – CHOKEHEBEL (SKU: WJ00183585)
Position 269 – CHOKE-WELLE (SKU: WJ00044456)
Position 270 – FEDER (SKU: 5806122210)
Position 271 – BALL (SKU: 5806122220)
Position 272 – CHOKE-VENTIL (SKU: WJ00006295)
Position 273 – SCHRAUBE (SKU: WJ00096475)
Position 275 – PUMPENMEMBRAN (SKU: WJ00009589)
Position 276 – DICHTUNG (SKU: WJ00092228)
Position 278 – Pumpenabdeckungsbaugruppe (SKU: WJ00213807)
Position 279 – SCHRAUBE (SKU: WJ00096166)
Position 280 – FEDER (SKU: WJ00098217)
Position 281 – LEERLAUF-EINSTELLSCHRAUBE (SKU: WJ00096368)
Position 282 – WECHSELPLATTE S (Artikelnummer: 455102-1)
Position 283 – Blechschraube 4x14 S (Artikelnummer: 266385-6)
Position 284 – Unterlegscheibe 5 S (Artikelnummer: 267485-5)
Position 285 – S (SKU: 922353-6)
