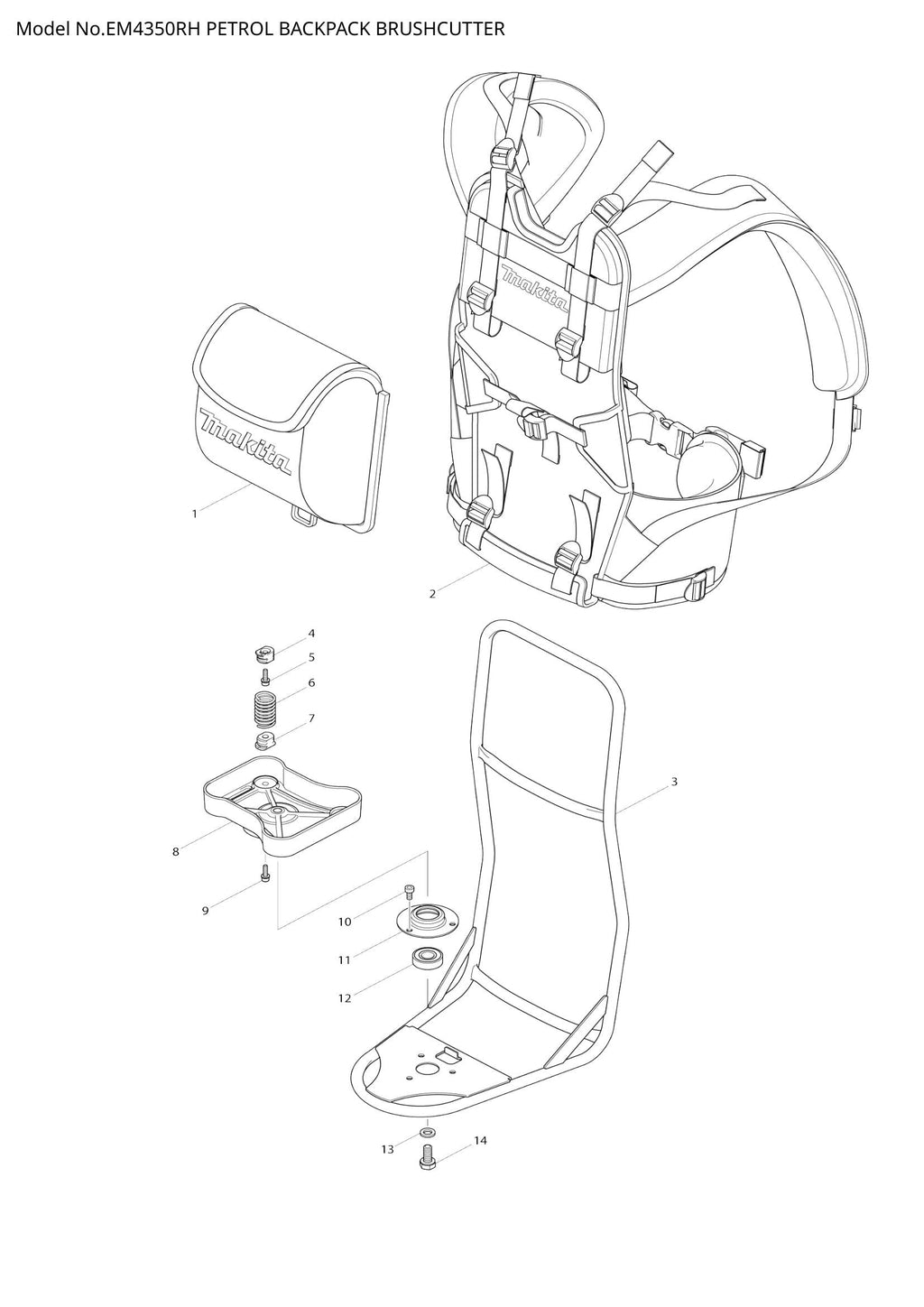

Explosionszeichnung – EM4350RH

Name: Explosionszeichnung – EM4350RH
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – TASCHE (SKU: 166136-6)
Position 002 – BANDMONTAGE (SKU: 126513-4)
Position 003 – RAHMEN (SKU: 165752-1)
Position 004 – FEDERHALTER A (SKU: 455305-7)
Position 005 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 006 – DRUCKFEDER 17 (SKU: 234346-4)
Position 007 – FEDERHALTER B (SKU: 455306-5)
Position 008 – HALTERUNG (SKU: 319181-2)
Position 009 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 010 – Innensechskantschraube M6x12 (Artikelnummer: 922312-0)
Position 011 – LAGERGEHÄUSE (SKU: 346816-2)
Position 012 – KUGELLAGER 6202ZZ (SKU: 211220-3)
Position 013 – Unterlegscheibe 10 (Artikelnummer: 941251-5)
Position 014 – SECHSKANTSCHRAUBE M10X25 (SKU: 921541-2)
Position 015 – HALTER 10-33 (SKU: 417764-3)
Position 016 – FLEXIBLE WELLENBAUGRUPPE (SKU: 126510-0)
Position 017 – Bügelgriff-Set (Artikelnummer: 196897-4)
Position 018 – HS-Schraube M5x25 mit WG (Artikelnummer: 922244-1)
Position 019 – Klemmabdeckung (SKU: 455316-2)
Position 020 – KLEMME 33 (SKU: 346468-9)
Position 021 – BÜGELGRIFF (SKU: 455315-4)
Position 022 – KLEMME 28 (Artikelnummer: 346817-0)
Position 023 – ROHRHALTERABDECKUNG (SKU: 424646-2)
Position 024 – ROHRHALTER (SKU: 319182-0)
Position 025 – SPINDEL (SKU: 326436-8)
Position 026 – KUGELLAGER 6001ZZ (SKU: 211148-5)
Position 027 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 028 – Sicherungsring R-28 (SKU: 962106-1)
Position 029 – HS-Schraube M5x28 mit WR (Artikelnummer: 922248-3)
Position 030 – Innensechskantschraube M6x30 (Artikelnummer: 922352-8)
Position 031 – Innensechskantschraube M5x12 (Artikelnummer: 922212-4)
Position 032 – Steuerhebelbaugruppe (Artikelnummer: 126512-6)
Position 033 – GUARD (SKU: 455304-9)
Position 034 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 035 – WARNHINWEIS-ETIKETT (SKU: 808723-2)
Position 036 – WARNHINWEIS-ETIKETT (SKU: 808723-2)
Position 037 – SERIENNR.-ETIKETT (SKU: 801D19-4)
Position 038 – WARNHINWEIS-ETIKETT (SKU: 804R40-6)
Position 039 – MAKITA-LOGO-ETIKETT (SKU: 819312-8)
Position 040 – FILZRING 8 (SKU: 443146-3)
Position 044 – SCHAFTROHR KOMPLETT (SKU: 142838-8)
Position 045 – WELLE (SKU: 326574-6)
Position 046 – UNTERLEGSCHEIBE (SKU: 413143-3)
Position 047 – PROTECTOR (SKU: 452259-9)
Position 048 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 049 – CUTTER (SKU: 346074-0)
Position 050 – PROTECTOR EXTENSION ASSY (SKU: 135398-7)
Position 051 – SCHUTZKLEMME (SKU: 346072-4)
Position 052 – SCHUTZABDECKUNG (SKU: 451090-0)
Position 053 – Innensechskantschraube M6X30 (Artikelnummer: 266579-3)
Position 054 – HS-Schraube M5x14 mit WR (Artikelnummer: 266865-2)
Position 062 – Innensechskantschraube M6X30 (Artikelnummer: 922353-6)
Position 063 – +Sechskantschraube M8x10 mit R (Artikelnummer: 265590-2)
Position 068 – KUGELLAGER 6201LLU (SKU: 210116-5)
Position 071 – Klemmscheibe (Artikelnummer: 346355-2)
Position 072 – CUP (SKU: 168526-9)
Position 073 – SECHSKANTMUTTER M10-17 (SKU: 264025-0)
Position 081 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
Position 082 – SCHALTERABDECKUNG (SKU: 451595-0)
Position 083 – SCHALTHEBEL (SKU: 451594-2)
Position 084 – Blattfeder (SKU: 232251-9)
Position 085 – Hebelgehäusesatz (Artikelnummer: 188831-8)
Position 086 – ROHRSCHELLE 28 (Artikelnummer: 346249-1)
Position 087 – HS-Schraube M5x14 mit WR (Artikelnummer: 922218-2)
Position 088 – Verriegelungshebel (Artikelnummer: 451593-4)
Position 089 – TORSIONSFEDER 7 (SKU: 233541-3)
Position 090 – STEUERKABEL (SKU: 168871-2)
Position 091 – TORSIONSFEDER 11 (SKU: 233540-5)
Position 092 – GASHEBEL (SKU: 451592-6)
Position 093 – FÜHRUNGSEINHEIT (SKU: 632D64-6)
Position 094 – FÜHRUNGSEINHEIT (SKU: 632D65-4)
Position 095 – Wellrohr (SKU: 455311-2)
Position 096 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 097 – Hebelgehäusesatz (Artikelnummer: 188831-8)
Position 101 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 102 – Zündkerzenstecker (Artikelnummer: 424302-4)
Position 103 – ZYLINDERABDECKUNG (SKU: 455103-9)
Position 104 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 105 – SCHALLDÄMPFERABDECKUNG (SKU: 453536-2)
Position 106 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 107 – Innensechskantschraube M6x20 (Artikelnummer: 922332-4)
Position 108 – AUSPUFFTOPF (SKU: 168715-6)
Position 109 – SCHALLDÄMPFERDICHTUNG (SKU: 346574-0)
Position 110 – AUSPUFFANSCHLUSS-ABSTANDHALTER (SKU: 331987-8)
Position 111 – Innensechskantschraube M5x18 (Artikelnummer: 922226-3)
Position 112 – ÄUSSERES KIPPHEBELGEHÄUSE (SKU: 318850-2)
Position 113 – ROHR 5-160 (SKU: 422091-5)
Position 114 – Wellrohr (SKU: 454424-6)
Position 115 – INNENKIPPHEBELABDECKUNG (SKU: 453529-9)
Position 116 – Ventildeckeldichtung (Artikelnummer: 162335-8)
Position 117 – Zündkerzenkappenfeder (Artikelnummer: 324891-8)
Position 118 – ZÜNDKERZE (SKU: 168401-9)
Position 119 – ROHR 3-85 (SKU: 422090-7)
Position 120 – DISTANZSTÜCK (Artikelnummer: 452049-0)
Position 121 – ZYLINDERBLOCK-MONTAGESATZ (SKU: 197493-1)
Position 122 – DISTANZSTÜCK (Artikelnummer: 424200-2)
Position 123 – RÜCKSCHLAGVENTIL (SKU: 424201-0)
Position 125 – ROHR (SKU: 422099-9)
Position 129 – Ölgehäusedichtung (SKU: 162337-4)
Position 130 – HSHBOLT M5X18 MIT WRM (SKU: 266760-6)
Position 131 – ÖLKAPPE (SKU: 452047-4)
Position 132 – DICHTUNG (SKU: 424343-0)
Position 133 – ÖLROHR (SKU: 453538-8)
Position 134 – ÖLROHRDICHTUNG (SKU: 162338-2)
Position 135 – ÖLGEHÄUSE (SKU: 318854-4)
Position 136 – Innensechskantschraube M5x18 (Artikelnummer: 922226-3)
Position 137 – DICHTUNG (SKU: 346305-7)
Position 138 – Sechskantschraube M6x8 (Artikelnummer: 266611-3)
Position 139 – Bleiventil (SKU: 346398-4)
Position 140 – Halteplattenbaugruppe (SKU: 135638-3)
Position 141 – Innensechskantschraube M5x18 (Artikelnummer: 922226-3)
Position 143 – ROHR KOMPLETT (SKU: 168876-2)
Position 144 – ROHR 3-105 (SKU: 412129-4)
Position 145 – BENZINFILTER (SKU: 163518-3)
Position 146 – SCHLAUCHSCHELLE (SKU: 282020-8)
Position 149 – STARTERABDECKUNG (SKU: 126524-9)
Position 150 – SCHRAUBE 6X12 (SKU: SG00000029)
Position 151 – Nockenplatte (Artikelnummer: 455433-8)
Position 152 – ROLLE KOMPLETT (SKU: SG00000028)
Position 154 – ANLASSERGRIFF (SKU: 454522-6)
Position 156 – STARTSEIL (SKU: SG00000031)
Position 157 – STARTERABDECKUNG (SKU: 455423-1)
Position 158 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 159 – GUARD (SKU: 424673-9)
Position 160 – KIPPHEBELBAUGRUPPE (SKU: 126116-4)
Position 161 – SPlint (Artikelnummer: 331990-9)
Position 162 – HALTERUNG (SKU: 331991-7)
Position 163 – DRUCKFEDER 11 (SKU: 234238-7)
Position 164 – PIN 5 (SKU: 256200-2)
Position 165 – STANGE 2,5 (SKU: 256866-8)
Position 166 – PIN 5 (SKU: 268238-5)
Position 167 – NOCKENWELLENSTÖSSEL (SKU: 313236-5)
Position 168 – PIN 5 (SKU: 256186-0)
Position 169 – Nockenwellenradbaugruppe (SKU: 126571-0)
Position 172 – EINLASSVENTIL (SKU: 326157-2)
Position 173 – KOLBENRINGSATZ (SKU: 196667-1)
Position 174 – CLIP (SKU: 233983-1)
Position 176 – KOLBENBOLZEN (SKU: 268285-6)
Position 177 – ÖLDICHTRING 12 (SKU: 213685-5)
Position 178 – KURBELWELLENBAUGRUPPE (SKU: 126121-1)
Position 179 – WOODRUFF KEY 3 (SKU: 254040-2)
Position 180 – Unterlegscheibe 26 (Artikelnummer: 267425-3)
Position 181 – ÖLDICHTRING 12 (SKU: 213537-0)
Position 182 – Innensechskantschraube M5x16 (Artikelnummer: 266086-6)
Position 183 – Nockenwellenradabdeckung (SKU: 318856-0)
Position 184 – Nockenwellenradabdeckungsdichtung (SKU: 162334-0)
Position 185 – FÜHRUNGSEINHEIT (SKU: 632D66-2)
Position 186 – FÜHRUNGSEINHEIT (SKU: 632D67-0)
Position 187 – ROHR (SKU: 444021-6)
Position 188 – ZÜNDSPULE (SKU: 168714-8)
Position 189 – Innensechskantschraube M4x20 (Artikelnummer: 266602-4)
Position 190 – SCHWUNGRAD KOMPLETT (SKU: 126122-9)
Position 191 – Kegelförmige Tellerfeder, Sechskantmutter M (Artikelnummer: 264039-9)
Position 192 – TANKDECKELBAUGRUPPE (SKU: 125728-0)
Position 194 – WARNSCHILD (SKU: 810455-9)
Position 195 – Puffergummi (Artikelnummer: 424081-4)
Position 196 – SERIENNR.-ETIKETT (SKU: 805F09-1)
Position 198 – HS-Schraube M5x20 mit WR (Artikelnummer: 922233-6)
Position 199 – GUMMISCHEIBE 8 (SKU: 261152-4)
Position 200 – DISTANZSTÜCK (Artikelnummer: 331988-6)
Position 201 – KRAFTSTOFFTANK (SKU: 455308-1)
Position 202 – Innensechskantschraube M6x20 (Artikelnummer: 922332-4)
Position 203 – KUPPLUNGSGEHÄUSE (SKU: 319180-4)
Position 204 – SECHSKANTSCHRAUBE M8 (SKU: 266597-1)
Position 205 – Wellenscheibe 10 (Artikelnummer: 267832-0)
Position 206 – KUPPLUNGSBACKE (SKU: 313238-1)
Position 208 – Unterlegscheibe 8 (Artikelnummer: 267428-7)
Position 209 – KUPPLUNGSBASIS (SKU: 313239-9)
Position 210 – LÜFTERPLATTE (SKU: 346576-6)
Position 211 – HS-Rundkopfschraube M5x8 (Artikelnummer: 266461-6)
Position 212 – SCHALLDÄMPFERPLATTE (SKU: 453530-4)
Position 213 – HSHBOLT M5X18 MIT WRM (SKU: 266760-6)
Position 214 – SCHLAUCHSCHELLE (SKU: 345918-1)
Position 215 – REINIGERABDECKUNG (SKU: 126523-1)
Position 216 – Innensechskantschraube M5x20 (Artikelnummer: 266743-6)
Position 217 – INDIKATIONSETIKETT (SKU: 898844-8)
Position 219 – Innensechskantschraube M5x60 (Artikelnummer: 266601-6)
Position 220 – LUFTFILTERELEMENT (SKU: 443196-8)
Position 221 – REINIGERPLATTE (SKU: 126563-9)
Position 222 – Trennplatte (Artikelnummer: 162371-4)
Position 223 – Trennnetz (Artikelnummer: 352020-3)
Position 224 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
Position 225 – Trenngehäuse (Artikelnummer: 453865-3)
Position 226 – RÜCKSCHLAGVENTIL (SKU: 424316-3)
Position 227 – SPIRALROHR 6-100 (SKU: 454425-4)
Position 228 – ROHR 3-120 (SKU: 422074-5)
Position 229 – PRIMERPUMPE (SKU: 168398-2)
Position 230 – VERGASERDICHTUNG (SKU: 442196-5)
Position 231 – VERGASERBAUGRUPPE (SKU: 126561-3)
Position 234 – VERGASERDICHTUNG (SKU: 442197-3)
Position 235 – Innensechskantschraube M5X20 (SKU: 266814-9)
Position 236 – TÜLLE (SKU: 424489-2)
Position 237 – ROHR 3-35 (SKU: 422080-0)
Position 238 – ISOLATOR KOMPLETT (SKU: 142851-6)
Position 239 – O-RING 18 (SKU: 213642-3)
Position 240 – WARNHINWEIS-ETIKETT (SKU: 819430-2)
Position 241 – EM4350RH MODELLNR.-ETIKETT (SKU: 804R41-4)
Position 242 – KLEMME (SKU: 451825-9)
Position 243 – SCHRAUBENBAUGRUPPE (SKU: WJ00096589)
Position 244 – Dosiermembranabdeckung (SKU: WJ00021158)
Position 245 – Dosiermembrane (Artikelnummer: 168620-7)
Position 246 – DICHTUNG DER MESSMEMBRAN (SKU: 442183-4)
Position 247 – Dosierhebelstift (SKU: WJ00014477)
Position 248 – HEBEL (SKU: WJ00016648)
Position 249 – FEDER (SKU: WJ00983248)
Position 250 – PLUG-WELCH (SKU: 5416036160)
Position 251 – Becherstopfen (SKU: WJ00088229)
Position 252 – STAHLKUGEL (SKU: 5806084330)
Position 253 – Gaskolbenbaugruppe (SKU: WJ00160593)
Position 254 – FEDER (SKU: WJ00983305)
Position 255 – SCHRAUBE (SKU: WJ00963240)
Position 256 – DROSSELKLAPPENVENTIL (SKU: WJ00343562)
Position 257 – HOCHGESCHWINDIGKEITSNADEL (SKU: WJ01023345)
Position 258 – Leerlaufnadel (SKU: WJ01023344)
Position 259 – BEGRENZERKAPPE (SKU: WJ00025162)
Position 260 – ANSCHLAGRING E-3 (SKU: 257964-1)
Position 261 – FEDER (SKU: WJ00098494)
Position 262 – DROSSELKLAPPENWELLENBAUGRUPPE (SKU: WJ00224392)
Position 263 – UNTERLEGSCHEIBE (SKU: 413140-9)
Position 264 – DREHBAR (SKU: 5246001210)
Position 265 – SCHRAUBE (SKU: 5016004110)
Position 266 – EINLASSNADELVENTIL (SKU: WJ00008282)
Position 267 – Sicherungsring (SKU: WJ00001673)
Position 268 – CHOKEHEBEL (SKU: WJ00183585)
Position 269 – CHOKE-WELLE (SKU: WJ00044456)
Position 270 – FEDER (SKU: 5806122210)
Position 271 – BALL (SKU: 5806122220)
Position 272 – CHOKE-VENTIL (SKU: WJ00343175)
Position 273 – SCHRAUBE (SKU: WJ00096475)
Position 275 – PUMPENMEMBRAN (SKU: WJ00009589)
Position 277 – KEGELDRUCKFEDER (Artikelnummer: 234183-6)
Position 278 – Pumpenabdeckungsbaugruppe (SKU: WJ00213867)
Position 279 – SCHRAUBE (SKU: WJ00096166)
Position 280 – FEDER (SKU: 5416036120)
Position 281 – SCHRAUBE – LEERLAUFEINSTELLUNG (SKU: 5416036130)
Position 288 – WECHSELPLATTE (SKU: 455102-1)
Position 289 – Blechschraube 4x14 (Artikelnummer: 266385-6)
Position 290 – Unterlegscheibe 5 (Artikelnummer: 267485-5)
Position 291 – VERBINDUNGSROHR (SKU: 168719-8)
Position 292 – O-RING 5 (SKU: 213021-5)
Position 293 – KAPPE (SKU: 286284-6)
Position 294 – STEUERKABEL (SKU: 168872-0)
Position 295 – Wellrohr (SKU: 455317-0)
Position 296 – KUPPLUNGSTROMMEL (SKU: 168857-6)
Position 297 – KNOPFABDECKUNG (SKU: 424659-3)
Position 298 – KNOPFSCHRAUBE KOMPLETT (SKU: 168873-8)
Position 299 – HS-Schraube M5x18 mit WR (Artikelnummer: 922228-9)
Position 300 – Kupplungsgehäusedeckel (Artikelnummer: 455307-3)
Position 301 – Sicherungsring S-17 (SKU: 961057-5)
Position 302 – KUGELLAGER 6003LLU (SKU: 211338-0)
Position 303 – Sicherungsring R-35 (SKU: 962153-2)
Position 304 – Flachkopfschraube M5x10 (Artikelnummer: 911209-8)
Position 305 – UNTER DER ABDECKUNG (SKU: 455310-4)
Position 306 – FILTERKAPPE (SKU: 424556-3)
Position 307 – DRAHTKLEMME (SKU: 455588-9)
Position 308 – STECKERGEHÄUSE (SKU: 455934-6)
Position 309 – Innensechskantschraube M6X30 S (Artikelnummer: 922353-6)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – EM4350RH

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – EM4350RH

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
