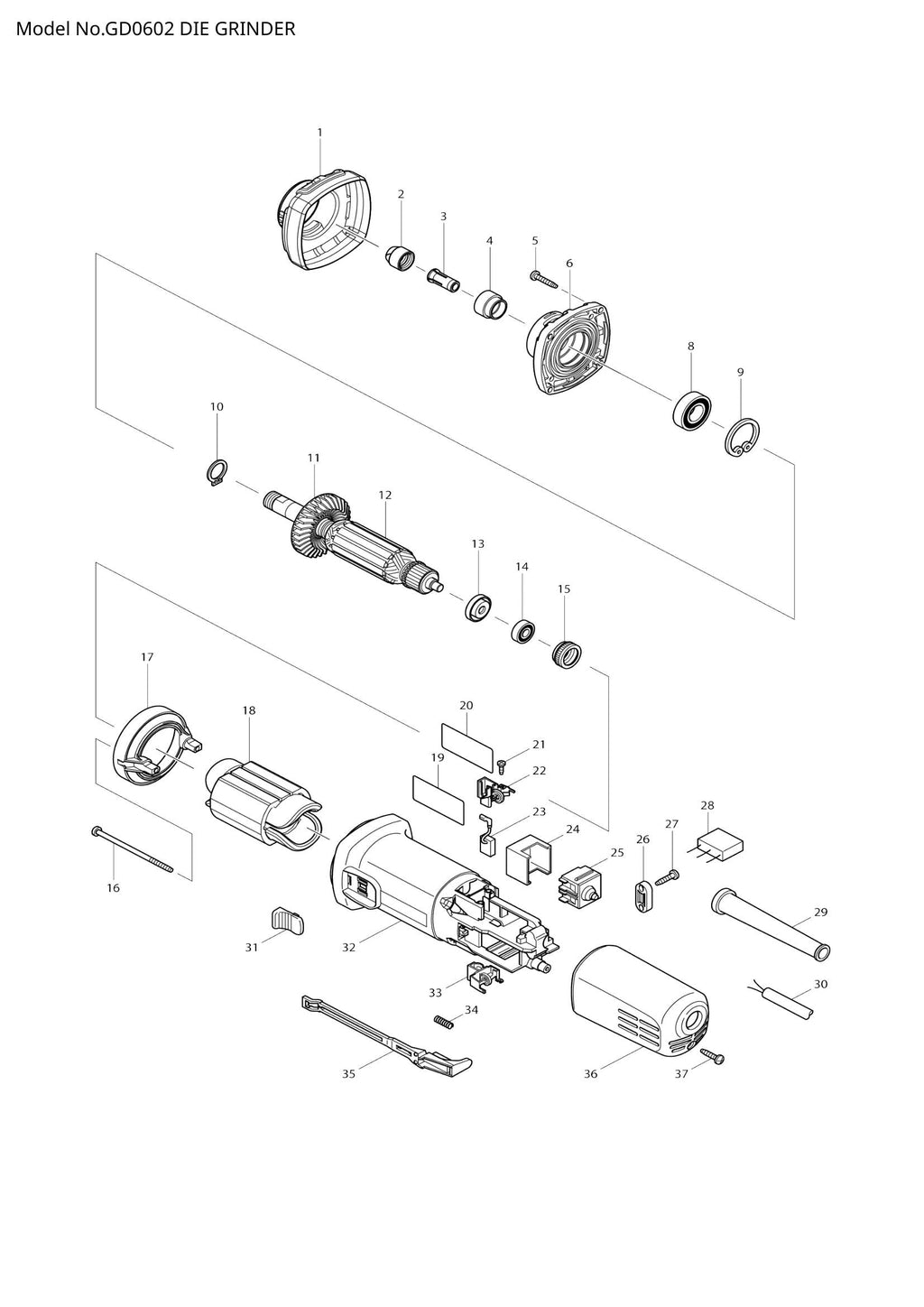

GD0602 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GD0602 exploded view

Explosionszeichnung – GD0602

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – ISOLIERABDECKUNG (SKU: 424164-0)
  • Position 002 – SPANNZANGENMUTTER (SKU: 763668-0)
  • Position 003 – SPANNZANGENKEGEL 6 (SKU: 763670-3)
  • Position 004 – BUCHSE 15 (SKU: 324995-6)
  • Position 005 – Blechschraube 4x22 (Artikelnummer: 266324-6)
  • Position 006 – LAGERGEHÄUSE KOMPLETT (SKU: 140091-0)
  • Position 008 – KUGELLAGER 6002LLB (SKU: 211237-6)
  • Position 009 – Sicherungsring R-32 (SKU: 962151-6)
  • Position 010 – Sicherungsring S-15 (SKU: 961055-9)
  • Position 011 – FAN 56 (SKU: 240111-1)
  • Position 012 – ANKERBAUGRUPPE 240 V (SKU: 515744-4)
  • Position 013 – ISOLATIONSSCHEIBE (SKU: 681636-0)
  • Position 014 – KUGELLAGER 607LLB (SKU: 210034-7)
  • Position 016 – Blechschraube 4x80 (Artikelnummer: 266345-8)
  • Position 018 – FELD 230-240 V (SKU: 621724-1)
  • Position 019 – GD0602 NAMENSSCHILD (SKU: 866084-6)
  • Position 021 – Blechschraube BIND PT 3X10 (SKU: 266007-8)
  • Position 022 – Bürstenhalter (Artikelnummer: 643760-7)
  • Position 023 – Kohlebürste CB-325 (SKU: 194074-2)
  • Position 024 – DISTANZSTÜCK (Artikelnummer: 418729-8)
  • Position 026 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 027 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 028 – Geräuschunterdrücker (Artikelnummer: 645233-6)
  • Position 029 – Kabelschutz 8 (Artikelnummer: 682559-5)
  • Position 030 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 031 – SCHALTERKNOPF (SKU: 419566-3)
  • Position 032 – MOTORGEHÄUSE (SKU: 418725-6)
  • Position 033 – Bürstenhalter (Artikelnummer: 643760-7)
  • Position 034 – DRUCKFEDER 4 (SKU: 233121-5)
  • Position 035 – SCHALTHEBEL B (SKU: 418728-0)
  • Position 037 – Blechschraube 4x18 (Artikelnummer: 266326-2)
