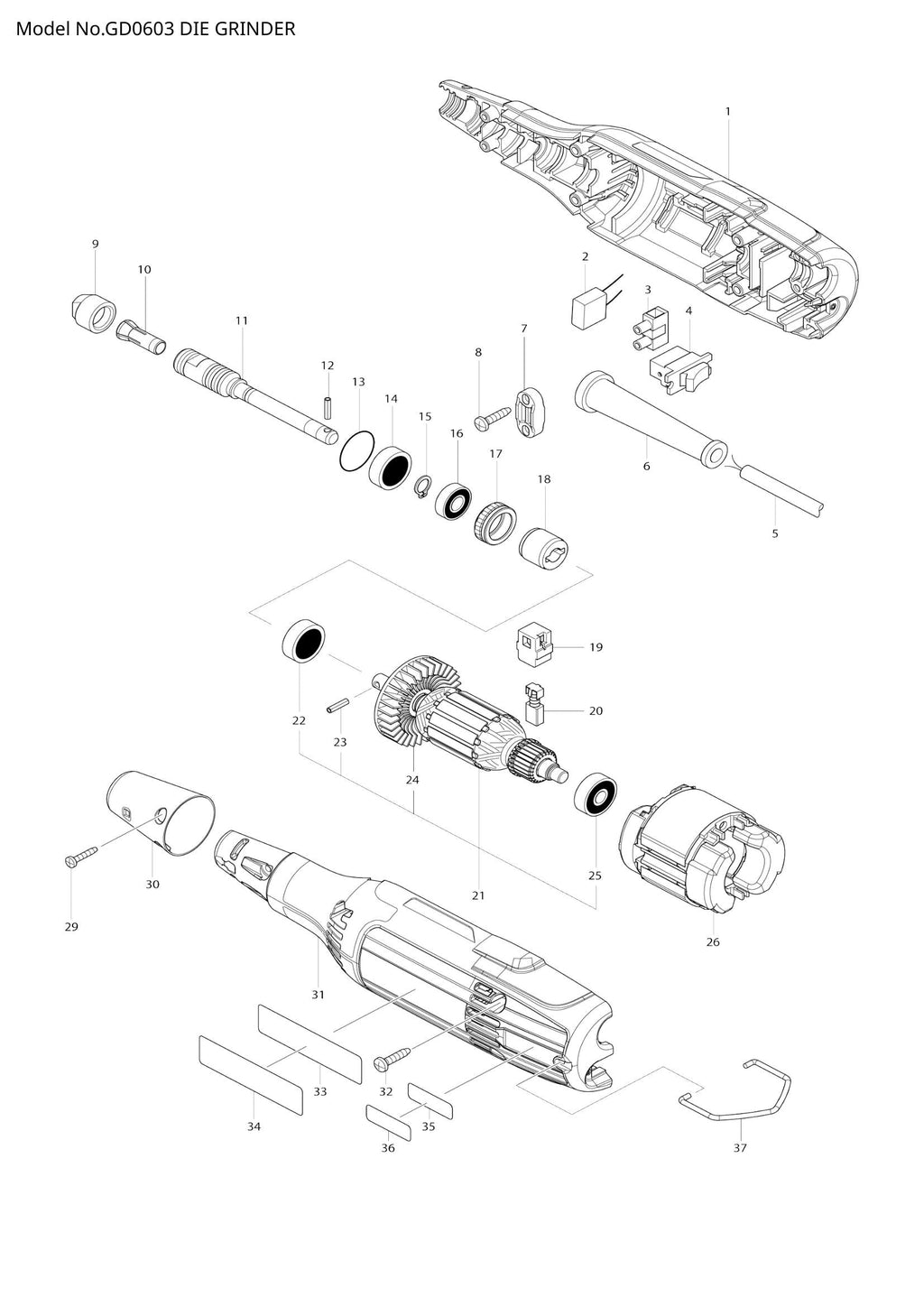

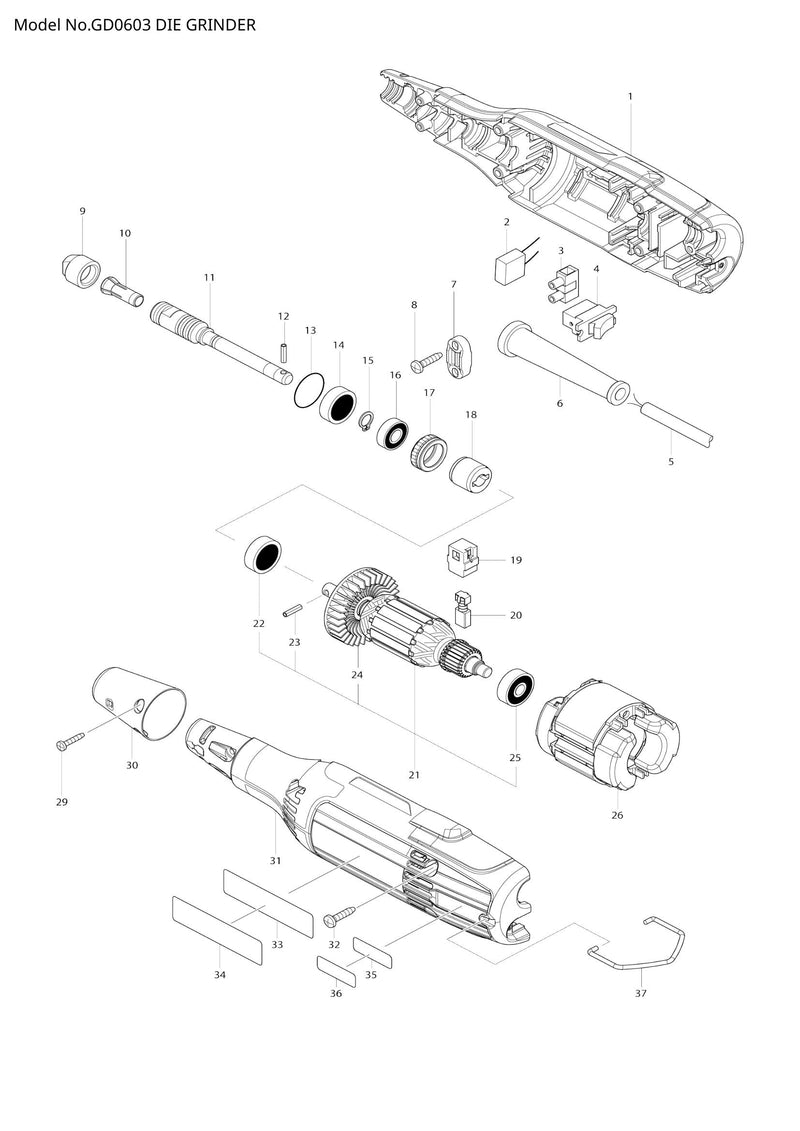

GD0603 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
GD0603 exploded view

Explosionszeichnung – GD0603

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSESATZ (SKU: 183B62-6)
  • Position 002 – Rauschunterdrücker (SKU: 645239-4)
  • Position 003 – Klemmenblock 1P (SKU: 654532-5)
  • Position 004 – SCHALTER (SKU: 651527-9)
  • Position 005 – NETZKABEL 1,0-2-2,5 (SKU: 665394-6)
  • Position 006 – Kabelschutz 8-85 (SKU: 682569-2)
  • Position 007 – Zugentlastung (Artikelnummer: 687124-5)
  • Position 008 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 009 – SPANNZANGENMUTTER 6 (SKU: 763236-9)
  • Position 011 – SPINDEL (SKU: 321194-1)
  • Position 012 – Federstift 3-12 (SKU: 258054-3)
  • Position 013 – O-RING 22 (SKU: 213961-7)
  • Position 014 – KUGELLAGER 608LLB (SKU: 211031-6)
  • Position 015 – Sicherungsring (außen) S-8 (SKU: 961004-6)
  • Position 016 – KUGELLAGER 698DDW (SKU: 211166-3)
  • Position 017 – GUMMIRING 19 (SKU: 421479-6)
  • Position 018 – KUPPLUNG (SKU: 456337-7)
  • Position 019 – Bürstenhalter 5x8 (Artikelnummer: 643566-3)
  • Position 021 – ANKERBAUGRUPPE 240 V (SKU: 513434-3)
  • Position 022 – KUGELLAGER 608LLB (SKU: 211031-6)
  • Position 024 – FAN 48 (SKU: 240085-6)
  • Position 025 – KUGELLAGER 627LLB (SKU: 210025-8)
  • Position 026 – FELDBAUGRUPPE 240 V (SKU: 599062-8)
  • Position 029 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 030 – KAPPE (SKU: 346902-9)
  • Position 031 – GEHÄUSESATZ (SKU: 183B62-6)
  • Position 032 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 035 – GD0603 SERIENNR.-ETIKETT (SKU: 851G55-8)
  • Position 037 – Kleiderbügel (SKU: 321193-3)
