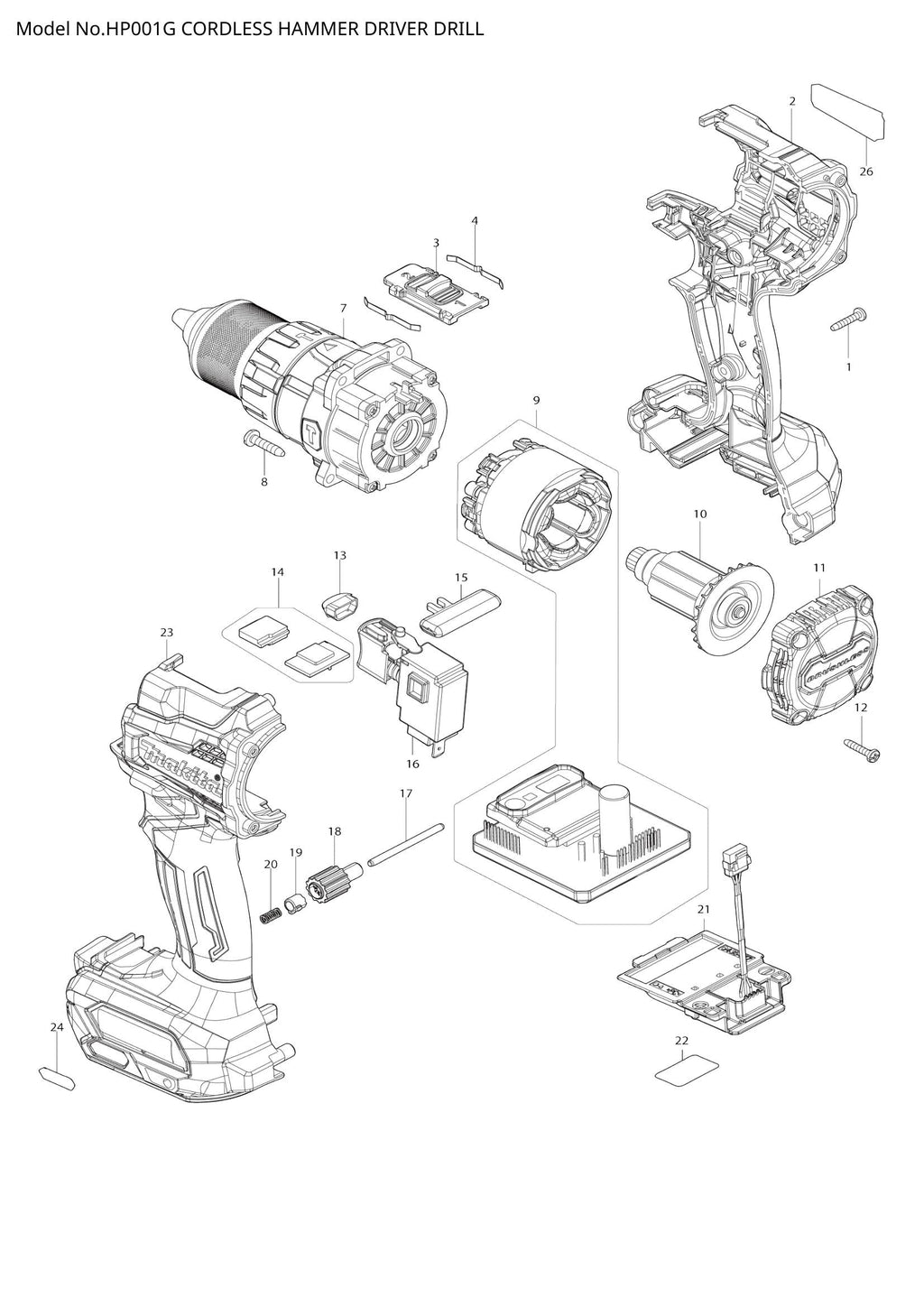

HP001G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HP001G exploded view

Explosionszeichnung – HP001G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 003 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 127494-5)
  • Position 004 – Blattfeder (SKU: 232220-0)
  • Position 008 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 009 – STATOR KOMPLETT (SKU: 629476-8)
  • Position 011 – HINTERE ABDECKUNG (SKU: 412361-0)
  • Position 012 – Blechschraube BIND PT 3X16 (SKU: 266130-9)
  • Position 013 – LED-SCHALTUNG (SKU: 620549-0)
  • Position 014 – SENSORSCHALTKREIS (SKU: 620C81-2)
  • Position 015 – V/H-Umschalthebel (SKU: 419041-9)
  • Position 016 – SCHALTER C3JR-4B (SKU: 651443-5)
  • Position 017 – STANGE 3 (SKU: 256949-4)
  • Position 018 – ZIFFERBLATT KOMPLETT (SKU: 140R76-4)
  • Position 019 – DIAL CAM (SKU: 313288-6)
  • Position 020 – DRUCKFEDER 3 (SKU: 232597-3)
  • Position 021 – TERMINALEINHEIT (SKU: 632P49-4)
  • Position 022 – HP001G SERIENNR.-ETIKETT (SKU: 856S98-7)
  • Position 024 – XGT-LOGO-ETIKETT (SKU: 8007R2-2)
  • Position 026 – HP001G TYPENSCHILD (SKU: 856S91-1)
