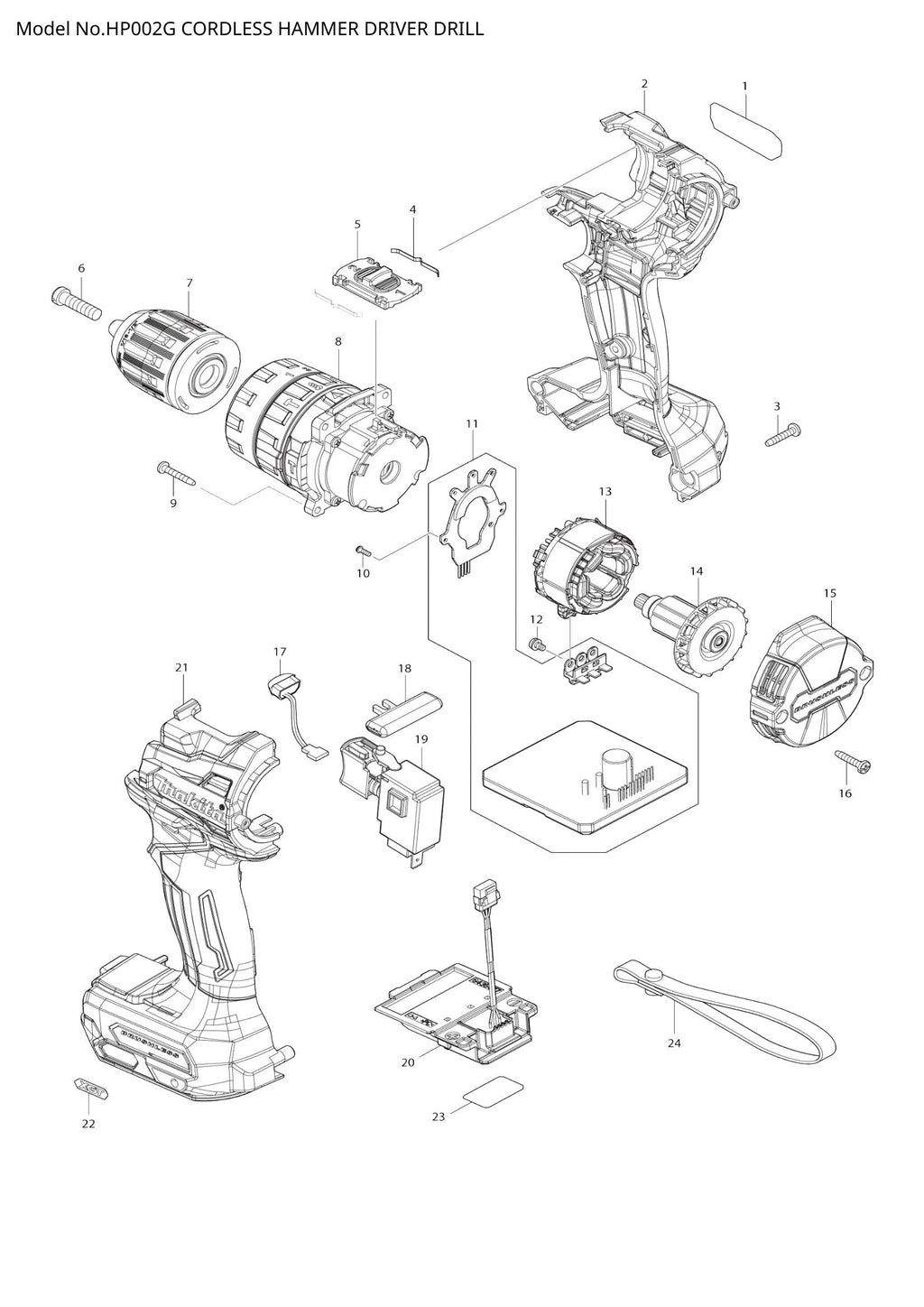

HP002G exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HP002G exploded view

Explosionszeichnung – HP002G

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – HP002G NAMENSSCHILD (SKU: 858C81-4)
  • Position 002 – GEHÄUSESATZ (SKU: 183S03-4)
  • Position 003 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 004 – Blattfeder (SKU: 232493-5)
  • Position 005 – GESCHWINDIGKEITSWECHSELHEBELBAUGRUPPE (SKU: 127731-7)
  • Position 006 – - Senkkopfschraube M6X22 (SKU: 251468-5)
  • Position 008 – ZAHNRADBAUGRUPPE (SKU: 127729-4)
  • Position 011 – CONTROLLER (SKU: 620E42-4)
  • Position 012 – Flachkopfschraube M3x6 (Artikelnummer: 652069-6)
  • Position 013 – STATOR (SKU: 629A35-4)
  • Position 014 – ROTOR (SKU: 619659-8)
  • Position 015 – HINTERE ABDECKUNG (SKU: 413251-0)
  • Position 016 – Blechschraube 3x16 (Artikelnummer: 266429-2)
  • Position 017 – LED-SCHALTUNG (SKU: 620549-0)
  • Position 018 – V/H-Umschalthebel (SKU: 419041-9)
  • Position 019 – SCHALTER C3JR-4B (SKU: 651443-5)
  • Position 020 – TERMINALEINHEIT (SKU: 632R99-1)
  • Position 021 – GEHÄUSESATZ (SKU: 183S03-4)
  • Position 022 – XGT-LOGO-ETIKETT (SKU: 8007R2-2)
  • Position 023 – HP002G SERIENNR.-ETIKETT (SKU: 858C88-0)
