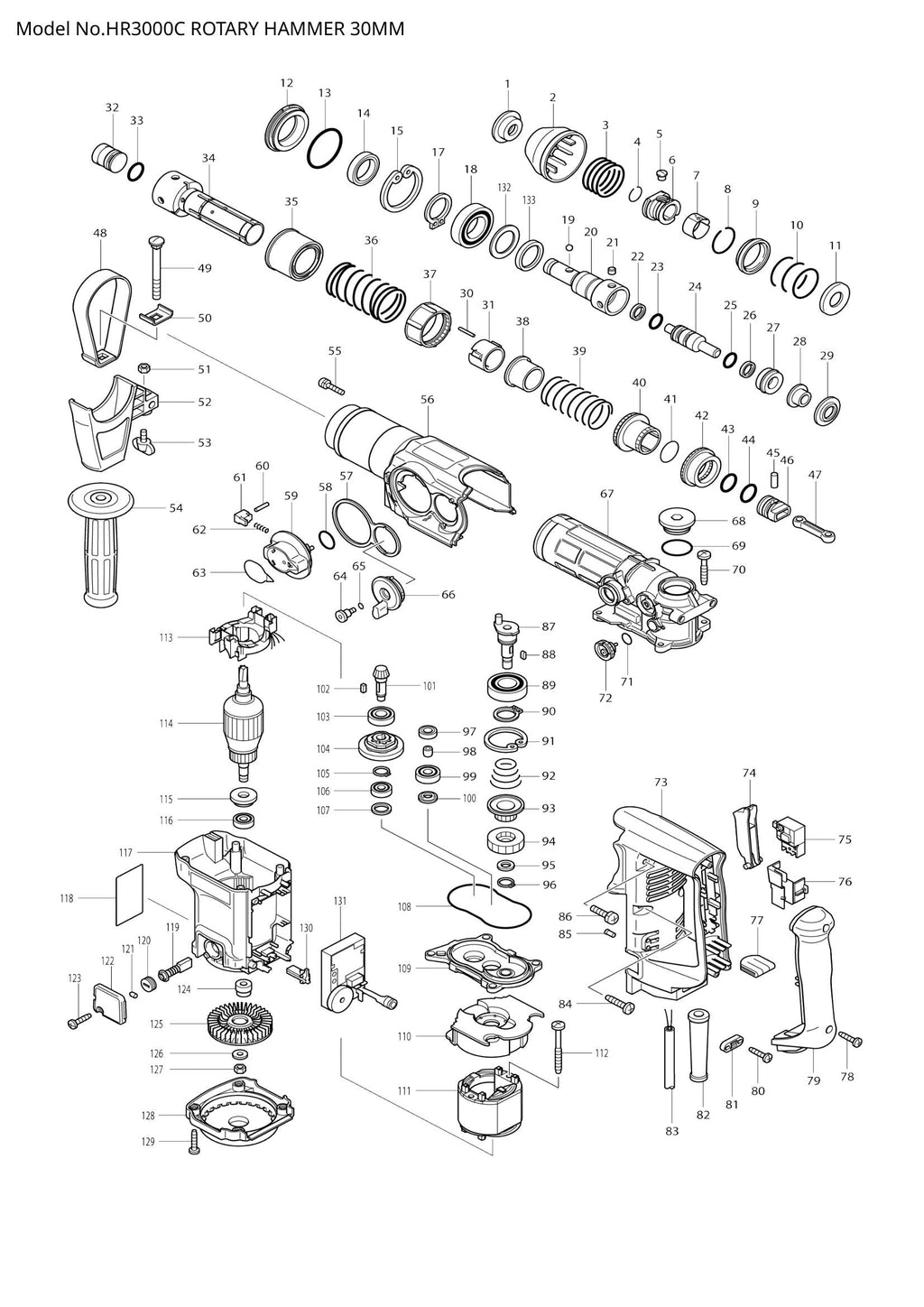

HR3000C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR3000C exploded view

Explosionszeichnung – HR3000C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – CAP 40 (SKU: 286253-7)
  • Position 002 – Spannfutterabdeckung (SKU: 417027-7)
  • Position 003 – DRUCKFEDER 38 (SKU: 233203-3)
  • Position 004 – RINGFEDER 17 (SKU: 231979-6)
  • Position 005 – PIN 8 (SKU: 256447-8)
  • Position 006 – Spannring (Artikelnummer: 323820-8)
  • Position 007 – Blattfeder 26 (SKU: 232190-3)
  • Position 008 – RINGFEDER 30,5 (SKU: 231936-4)
  • Position 009 – FEDERFÜHRUNG (SKU: 323819-3)
  • Position 010 – DRUCKFEDER 35 (SKU: 233234-2)
  • Position 011 – Führungsscheibe (Artikelnummer: 344841-7)
  • Position 012 – DICHTUNGSGEHÄUSE (SKU: 417015-4)
  • Position 013 – O-RING 46 (SKU: 213615-6)
  • Position 014 – ÖLDICHTRING 28 (SKU: 213436-6)
  • Position 015 – Sicherungsring R-52 (SKU: 962251-2)
  • Position 017 – Sicherungsring S-28 (SKU: 961108-4)
  • Position 018 – KUGELLAGER 60/28LLU (SKU: 211422-1)
  • Position 019 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 020 – WERKZEUGHALTER (SKU: 323912-3)
  • Position 021 – PIN 8 (SKU: 256293-9)
  • Position 022 – FLUORKOHLENSTOFFHARZRING 20 (SKU: 213321-3)
  • Position 023 – O-RING 15 (SKU: 213228-3)
  • Position 024 – SCHLAGBOLZEN (SKU: 323913-1)
  • Position 025 – O-RING 15 (SKU: 213228-3)
  • Position 026 – FLUORKOHLENSTOFFHARZRING 20 (SKU: 213321-3)
  • Position 028 – HÜLSE 12 (SKU: 331555-7)
  • Position 029 – UNTERLEGSCHEIBE 19 (SKU: 267753-6)
  • Position 030 – PIN 2,5 (SKU: 256176-3)
  • Position 032 – STRIKER (SKU: 323936-9)
  • Position 033 – O-RING 18 (SKU: 213274-6)
  • Position 034 – ZYLINDER 25 (SKU: 331559-9)
  • Position 035 – HÜLSE 50 (SKU: 331563-8)
  • Position 036 – DRUCKFEDER 40 (SKU: 233253-8)
  • Position 037 – Verriegelungshülse (SKU: 417020-1)
  • Position 038 – RING 29 (SKU: 331557-3)
  • Position 039 – DRUCKFEDER 34 (SKU: 233254-6)
  • Position 040 – Antriebshülse (Artikelnummer: 331558-1)
  • Position 041 – O-RING 26 (SKU: 213435-8)
  • Position 042 – Spiralkegelrad 37 (Artikelnummer: 226783-6)
  • Position 043 – O-RING 18 (SKU: 213274-6)
  • Position 044 – O-RING 18 (SKU: 213274-6)
  • Position 045 – PIN 7 (SKU: 256292-1)
  • Position 046 – KOLBEN (SKU: 417021-9)
  • Position 047 – STANGE (SKU: 417016-2)
  • Position 048 – GRIFFFEDER 63 (SKU: 344811-6)
  • Position 049 – Vierkantschraube mit Tellerkopf M8x80 (Artikelnummer: 266163-4)
  • Position 050 – PLATTE (SKU: 344492-6)
  • Position 051 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 052 – SEITENGRIFFBASIS 63 (SKU: 417026-9)
  • Position 053 – Rändelschraube M6X14 (SKU: 265701-9)
  • Position 054 – GRIP 36 KOMPLETT (SKU: 152554-4)
  • Position 055 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
  • Position 056 – Kurbelgehäuseabdeckung kompl. (Artikelnummer: 151697-9)
  • Position 057 – Staubschutzscheibe (SKU: 421704-5)
  • Position 058 – O-RING 20 (SKU: 213304-3)
  • Position 059 – SCHALTHEBEL KOMPLETT (SKU: 151693-7)
  • Position 060 – PIN 4 (SKU: 256219-1)
  • Position 061 – SPERRKNOPF (SKU: 417018-8)
  • Position 062 – DRUCKFEDER 2.4 (SKU: 233188-3)
  • Position 063 – ANZEIGEETIKETT (SKU: 816329-2)
  • Position 064 – Innensechskantschraube mit flachem Kopf (Artikelnummer: 265077-4)
  • Position 065 – O-RING 4 (SKU: 213023-1)
  • Position 066 – SCHALTHEBEL KOMPLETT (SKU: 151694-5)
  • Position 067 – KURBELGEHÄUSE KOMPLETT (SKU: 151709-8)
  • Position 069 – O-RING 30 (SKU: 213406-5)
  • Position 070 – Blechschraube 5x30 (Artikelnummer: 266173-1)
  • Position 071 – O-RING 10 (SKU: 213070-2)
  • Position 072 – STIRNRAD 21 KOMPLETT (SKU: 151758-5)
  • Position 073 – GRIFF (SKU: 417014-6)
  • Position 074 – SCHALTHEBEL (SKU: 416284-4)
  • Position 076 – LEITERFÜHRUNG (SKU: 416126-2)
  • Position 077 – SCHWAMMBLATT (SKU: 421583-1)
  • Position 078 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 079 – GRIFFABDECKUNG (SKU: 417028-5)
  • Position 080 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 081 – Zugentlastung (Artikelnummer: 687053-2)
  • Position 082 – CORD GUARD 10 (SKU: 682560-0)
  • Position 084 – Blechschraube 5x20 (Artikelnummer: 266021-4)
  • Position 085 – ACRYL-STIFT 5 (SKU: 416285-2)
  • Position 086 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 087 – KURBELWELLE (SKU: 323915-7)
  • Position 088 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 089 – KUGELLAGER 6004LLU (SKU: 211332-2)
  • Position 090 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 091 – Sicherungsring R-42 (SKU: 962211-4)
  • Position 092 – KONISCHE KOMP.FEDER 21-31 (SKU: 231991-6)
  • Position 093 – KUPPLUNG (SKU: 223130-2)
  • Position 094 – SCHRÄGZAHNRAD ​​34 (SKU: 226514-3)
  • Position 095 – Unterlegscheibe 10 (Artikelnummer: 253878-2)
  • Position 096 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 097 – ÖLDICHTRING 10 (SKU: 213071-0)
  • Position 098 – HÜLSE 10 (SKU: 331564-6)
  • Position 099 – KUGELLAGER 6000LU (SKU: 210058-3)
  • Position 100 – Unterlegscheibe 10 (Artikelnummer: 253171-4)
  • Position 101 – Spiralkegelrad 10 (Artikelnummer: 226782-8)
  • Position 102 – SCHLÜSSEL 4 (SKU: 254202-2)
  • Position 103 – KUGELLAGER 6001LLU (SKU: 211138-8)
  • Position 105 – Sicherungsring S-10 (SKU: 961006-2)
  • Position 106 – KUGELLAGER 608LLU (SKU: 210024-0)
  • Position 107 – DÜNNE UNTERLEGSCHEIBE 15 (SKU: 253314-8)
  • Position 108 – DICHTRING (SKU: 421702-9)
  • Position 109 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 151695-3)
  • Position 110 – Prallplatte (Artikelnummer: 417010-4)
  • Position 112 – Blechschraube 5x50 (Artikelnummer: 266046-8)
  • Position 113 – UNTERSTÜTZUNG KOMPLETT (SKU: 632933-7)
  • Position 115 – ISOLATIONSSCHEIBE (SKU: 681650-6)
  • Position 116 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 117 – MOTORGEHÄUSE KOMPLETT (SKU: 151840-0)
  • Position 118 – TYPENSCHILD HR3000C (SKU: 851772-8)
  • Position 121 – Gummistift 4 (SKU: 263002-9)
  • Position 122 – Bürstenhalterabdeckung (SKU: 417024-3)
  • Position 123 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 125 – FAN 70 (SKU: 241863-7)
  • Position 128 – HINTERE ABDECKUNG (SKU: 417012-0)
  • Position 129 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 130 – FIXSTANGE (SKU: 417017-0)
  • Position 132 – Unterlegscheibe 28 (Artikelnummer: 267088-5)
  • Position 133 – URETHANRING 28 (SKU: 262088-0)
  • Position 134 – Unterlegscheibe 7 (Artikelnummer: 253133-2)
