HR3001C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR3001C exploded view

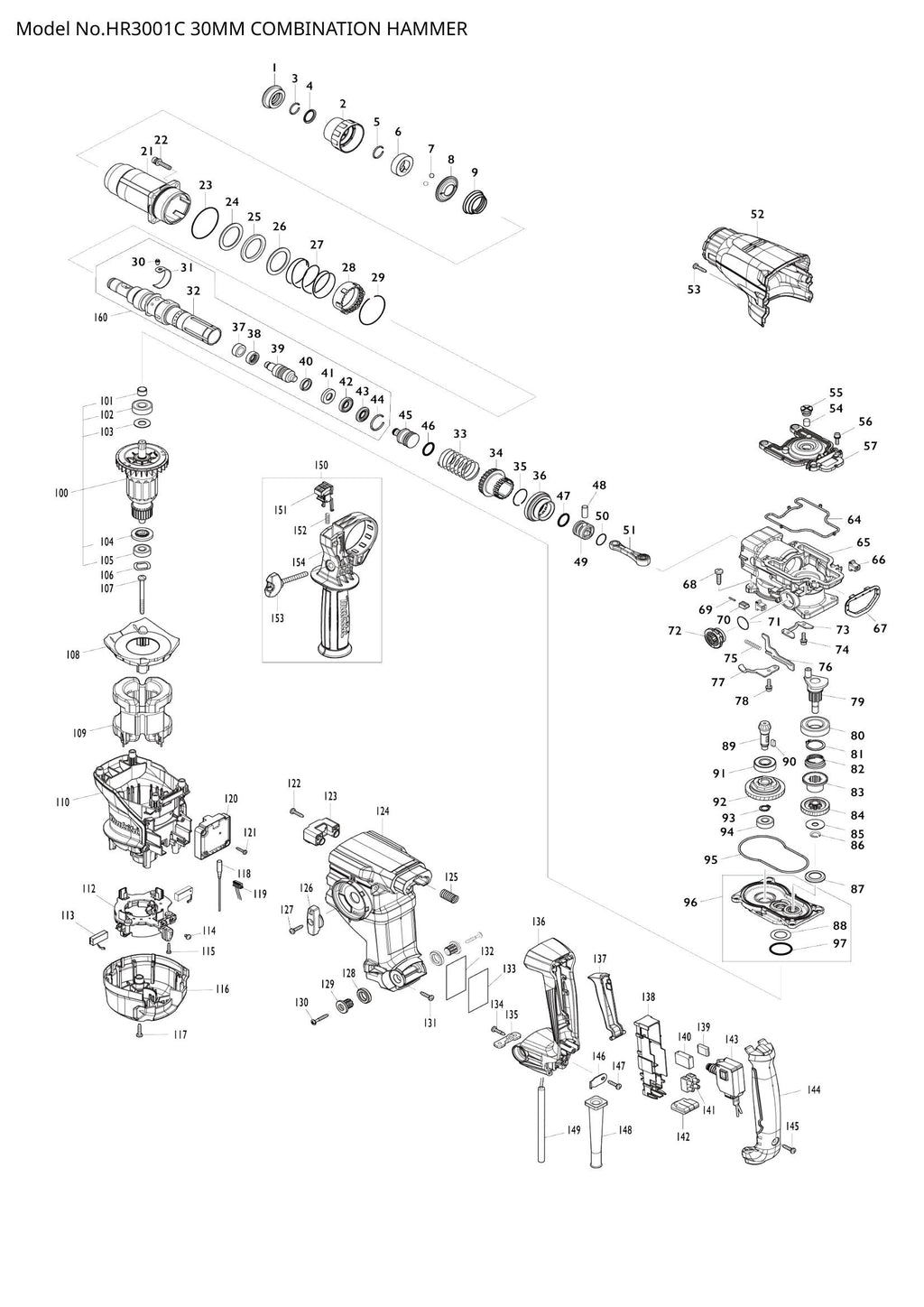

Explosionszeichnung – HR3001C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – CAP 35 (SKU: 286288-8)
  • Position 002 – Spannfutterabdeckung (SKU: 459685-3)
  • Position 003 – RINGFEDER 14 (SKU: 233989-9)
  • Position 004 – UNTERLEGSCHEIBE 16 (SKU: 346834-0)
  • Position 005 – RINGFEDER 15 (SKU: 233992-0)
  • Position 006 – RING 17 (SKU: 327269-4)
  • Position 007 – STAHLKUGEL 7.0 (SKU: 216022-2)
  • Position 009 – KONISCHE KOMP.FEDER 21-34 (SKU: 232503-8)
  • Position 021 – LAUF KOMPLETT (SKU: 140J35-0)
  • Position 022 – Sechskantschraube M5x25 mit WR (Artikelnummer: 266793-1)
  • Position 023 – O-RING 46 (SKU: 213620-3)
  • Position 024 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
  • Position 025 – GUMMIRING 31 (SKU: 422493-5)
  • Position 026 – Unterlegscheibe 31 (Artikelnummer: 267354-0)
  • Position 027 – DRUCKFEDER 37 (SKU: 232496-9)
  • Position 028 – Verriegelungshülse (SKU: 419986-1)
  • Position 029 – RINGFEDER 41 (SKU: 233952-2)
  • Position 030 – Schulterstift 4 (SKU: 256598-7)
  • Position 031 – Blattfeder (Artikelnummer: 347501-0)
  • Position 032 – WERKZEUGHALTER (SKU: 327277-5)
  • Position 033 – DRUCKFEDER 27 (SKU: 232497-7)
  • Position 034 – Antriebshülse (Artikelnummer: 327276-7)
  • Position 035 – RINGFEDER 24 (SKU: 232501-2)
  • Position 036 – Spiralkegelrad 31 (Artikelnummer: 226868-8)
  • Position 037 – HÜLSE 11 (SKU: 327515-5)
  • Position 038 – RING 11 (SKU: 327516-3)
  • Position 039 – SCHLAGBOLZEN A KOMPLETT (SKU: 140S89-1)
  • Position 040 – DICHTRING 12 (SKU: 213880-7)
  • Position 041 – RING 11 (SKU: 327268-6)
  • Position 042 – DÄMPFERRING 12 (SKU: 424267-0)
  • Position 043 – UNTERLEGSCHEIBE 11 (SKU: 327271-7)
  • Position 044 – RINGFEDER 21 (SKU: 231987-7)
  • Position 046 – O-RING 16 (SKU: 213881-5)
  • Position 047 – O-RING 16 (SKU: 213881-5)
  • Position 048 – PIN 7 (SKU: 268122-4)
  • Position 049 – KOLBEN (SKU: 319807-6)
  • Position 050 – O-RING 16 (SKU: 213226-7)
  • Position 051 – Pleuelstange komplett (Artikelnummer: 140J36-8)
  • Position 052 – FASSABDECKUNG (SKU: 459165-9)
  • Position 053 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 054 – FILZ (SKU: 443153-6)
  • Position 055 – FILTERKAPPE (SKU: 459180-3)
  • Position 056 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 057 – KURBELKAPPE (SKU: 319846-6)
  • Position 064 – DICHTRING B (SKU: 459182-9)
  • Position 065 – KURBELGEHÄUSE KOMPLETT (SKU: 140J33-4)
  • Position 066 – FIX GUIDE (SKU: 455165-7)
  • Position 067 – KISSEN (SKU: 422492-7)
  • Position 069 – DRUCKFEDER 2 (SKU: 232499-3)
  • Position 070 – MAIS SCHIEBEN (SKU: 310929-5)
  • Position 071 – O-RING 18 (SKU: 213262-3)
  • Position 072 – Verbindungshebel (Artikelnummer: 459175-6)
  • Position 073 – LAGERHALTER A (SKU: 347497-5)
  • Position 074 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 075 – DRUCKFEDER 4 (SKU: 234019-9)
  • Position 076 – Verbindungsplatte (Artikelnummer: 345814-3)
  • Position 077 – FÜHRUNGSPLATTE (SKU: 347498-3)
  • Position 078 – Innensechskantschraube M4x14 (Artikelnummer: 922123-3)
  • Position 079 – KURBELWELLE KOMPLETT (SKU: 140M22-7)
  • Position 080 – KUGELLAGER 6904LLU (SKU: 211323-3)
  • Position 081 – Sicherungsring S-20 (SKU: 961060-6)
  • Position 082 – KONISCHE KOMP.FEDER 21-26 (SKU: 232498-5)
  • Position 083 – KUPPLUNG (SKU: 327273-3)
  • Position 084 – SCHRÄGZAHNRAD ​​31 (SKU: 226869-6)
  • Position 085 – Unterlegscheibe 8 (Artikelnummer: 267353-2)
  • Position 086 – Sicherungsring (Artikelnummer: 961034-7)
  • Position 087 – Tellerscheibe 16 (Artikelnummer: 345818-5)
  • Position 088 – Unterlegscheibe 16 (Artikelnummer: 253749-3)
  • Position 089 – Spiralkegelrad 8 (Artikelnummer: 226867-0)
  • Position 090 – SCHLÜSSEL 4 (SKU: 254239-9)
  • Position 091 – KUGELLAGER 6001DDW (SKU: 211131-2)
  • Position 092 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125386-2)
  • Position 093 – Sicherungsring S-10 (Artikelnummer: 961006-2)
  • Position 094 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 095 – DICHTRING A (SKU: 459181-1)
  • Position 096 – GETRIEBEGEHÄUSEBAUGRUPPE (SKU: 136304-5)
  • Position 097 – O-RING 26 (SKU: 213445-5)
  • Position 100 – ANKERBAUGRUPPE 220-240 V (SKU: 515528-0)
  • Position 101 – HÜLSE 10 (SKU: 331775-3)
  • Position 102 – KUGELLAGER 6000LLB (SKU: 211097-6)
  • Position 103 – Unterlegscheibe 10 (Artikelnummer: 253171-4)
  • Position 104 – ISOLATIONSSCHEIBE (SKU: 681644-1)
  • Position 105 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 106 – Wellenscheibe 15 (Artikelnummer: 267804-5)
  • Position 107 – Blechschraube 5x60 (Artikelnummer: 266329-6)
  • Position 108 – Prallplatte (Artikelnummer: 459172-2)
  • Position 109 – FELD (SKU: 621899-6)
  • Position 110 – MOTORGEHÄUSE (SKU: 459160-9)
  • Position 112 – Bürstenhaltereinheit (SKU: 632N59-9)
  • Position 114 – +BINDSCHRAUBE M3,5X5,0 (SKU: 652044-2)
  • Position 115 – Blechschraube BIND 3X14 (SKU: 266404-8)
  • Position 116 – HINTERE ABDECKUNG (SKU: 459168-3)
  • Position 117 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 118 – FÜHRUNGSEINHEIT (SKU: 632P88-4)
  • Position 119 – FÜHRUNGSEINHEIT (SKU: 632P89-2)
  • Position 120 – CONTROLLER (SKU: 620C42-2)
  • Position 121 – Blechschraube BIND 3X14 (SKU: 266404-8)
  • Position 122 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 123 – Griffstopper komplett (Artikelnummer: 140M21-9)
  • Position 124 – GRIFFBASIS (SKU: 459163-3)
  • Position 125 – DRUCKFEDER 10 (SKU: 232500-4)
  • Position 126 – SCHALTHEBEL (SKU: 459174-8)
  • Position 127 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 128 – DÄMPFERRING 12 (SKU: 459184-5)
  • Position 129 – SCHULTERÄRMEL 5 (SKU: 459176-4)
  • Position 131 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 132 – HR3001C TYPENSCHILD (SKU: 856W05-4)
  • Position 133 – Transparentes Etikett (Artikelnummer: 818U61-0)
  • Position 134 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 135 – SCHLOSSPLATTE (SKU: 347502-8)
  • Position 136 – GRIFF (SKU: 459164-1)
  • Position 137 – SCHALTHEBEL (SKU: 459177-2)
  • Position 138 – SCHALTERHALTER (SKU: 459178-0)
  • Position 140 – Rauschunterdrücker (SKU: 645190-8)
  • Position 142 – SCHWAMMBLATT (SKU: 424031-9)
  • Position 143 – SCHALTER C3JW-A1B-PA7 (SKU: 651385-3)
  • Position 144 – GRIFFABDECKUNG (SKU: 459166-7)
  • Position 145 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 146 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 147 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 148 – CORD GUARD 10 (SKU: 682573-1)
  • Position 149 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
  • Position 150 – GRIFFBAUGRUPPE (SKU: 127220-2)
  • Position 151 – Verriegelungsknopf komplett (Artikelnummer: 144959-2)
  • Position 152 – DRUCKFEDER 4 (SKU: 233360-7)
  • Position 153 – Rändelschraube M6X50 (SKU: 265625-9)
  • Position 154 – GRIP 36 (SKU: 459170-6)
