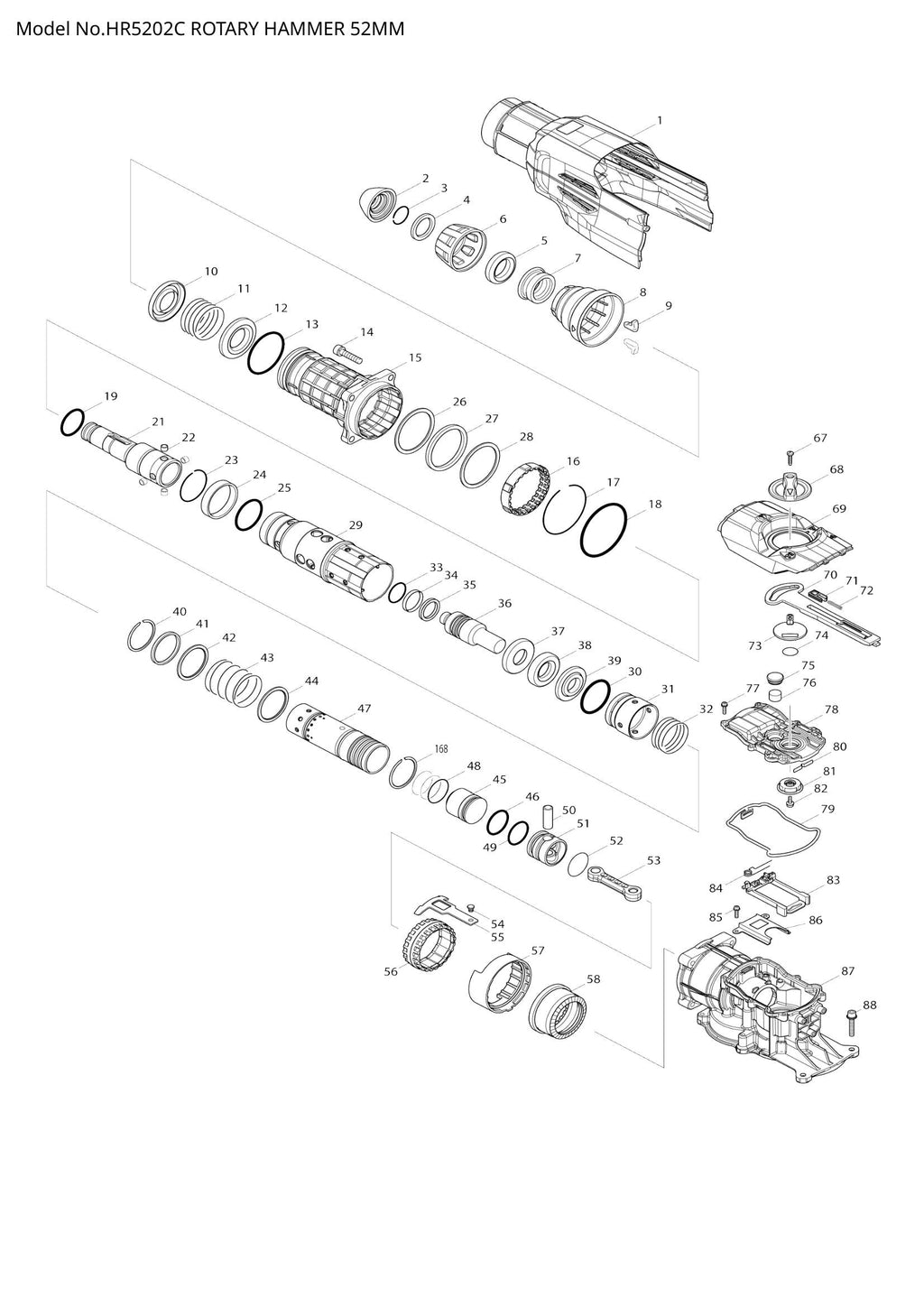

HR5202C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR5202C exploded view

Explosionszeichnung – HR5202C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GEHÄUSEABDECKUNG B KOMPLETT (SKU: 142412-2)
  • Position 002 – WERKZEUGHALTERKAPPE (SKU: 286292-7)
  • Position 003 – RINGFEDER 25 (SKU: 233948-3)
  • Position 004 – RING 28 (SKU: 257367-9)
  • Position 005 – GUMMIRING 29 (SKU: 262172-1)
  • Position 006 – Spannfutterabdeckung (SKU: 454767-6)
  • Position 007 – Spannring (Artikelnummer: 324752-2)
  • Position 008 – AUSLÖSEABDECKUNG (SKU: 454768-4)
  • Position 009 – WERKZEUGHALTER (SKU: 310178-4)
  • Position 010 – FEDERFÜHRUNG (SKU: 346751-4)
  • Position 011 – DRUCKFEDER 49 (SKU: 234317-1)
  • Position 012 – FEDERFÜHRUNG (SKU: 346751-4)
  • Position 014 – Innensechskantschraube M8x35 (Artikelnummer: 922456-6)
  • Position 015 – LAUF KOMPLETT (SKU: 142408-3)
  • Position 016 – Verriegelungshülse (SKU: 454769-2)
  • Position 017 – RINGFEDER 74 (SKU: 259057-0)
  • Position 018 – O-RING 78 (SKU: 213766-5)
  • Position 019 – O-RING 38 (SKU: 213789-3)
  • Position 021 – WERKZEUGHALTER A (SKU: 326361-3)
  • Position 022 – PIN 9 (Artikelnummer: 268308-0)
  • Position 023 – RINGFEDER 46 (SKU: 231989-3)
  • Position 024 – RING 49 (SKU: 257353-0)
  • Position 025 – O-RING 45 (SKU: 213779-6)
  • Position 026 – Unterlegscheibe 60 (Artikelnummer: 267477-4)
  • Position 027 – GUMMIRING 60 (SKU: 262171-3)
  • Position 028 – Unterlegscheibe 60 (Artikelnummer: 267477-4)
  • Position 029 – WERKZEUGHALTER B (SKU: 326362-1)
  • Position 030 – O-RING 48 (SKU: 213783-5)
  • Position 031 – Gleithülse (Artikelnummer: 454761-8)
  • Position 032 – DRUCKFEDER 45 (SKU: 234318-9)
  • Position 037 – RING 23 (SKU: 257354-8)
  • Position 038 – GUMMIRING 24 (SKU: 262173-9)
  • Position 039 – SCHULTERSCHEIBE 23 (SKU: 267856-6)
  • Position 040 – Sicherungsring (ext) WR-44 (SKU: 257994-2)
  • Position 041 – RING 44 (SKU: 257355-6)
  • Position 042 – Unterlegscheibe 44 (Artikelnummer: 267478-2)
  • Position 043 – DRUCKFEDER 46 (SKU: 234319-7)
  • Position 044 – Unterlegscheibe 44 (Artikelnummer: 267478-2)
  • Position 045 – STRIKER (SKU: 326377-8)
  • Position 046 – O-RING 33 (SKU: 213781-9)
  • Position 047 – ZYLINDER 40 (SKU: 332093-2)
  • Position 048 – O-RING 35 (SKU: 213460-9)
  • Position 049 – O-RING 30 (SKU: 213782-7)
  • Position 050 – HÜLSE 9 (SKU: 257820-5)
  • Position 052 – O-RING 35 (SKU: 213460-9)
  • Position 053 – Pleuelstange (Artikelnummer: 454765-0)
  • Position 054 – Flachstift mit Linsenkopf 6 (SKU: 256548-2)
  • Position 055 – Verbindungsplatte (Artikelnummer: 346749-1)
  • Position 056 – Antriebshülse (Artikelnummer: 313272-1)
  • Position 057 – FÜHRUNGSRING (SKU: 454779-9)
  • Position 058 – Spiralkegelrad 33 (Artikelnummer: 227625-7)
  • Position 067 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 068 – SCHALTHEBEL (SKU: 454326-6)
  • Position 069 – Kurbeldeckelabdeckung (Artikelnummer: 319082-4)
  • Position 070 – STEUERPLATTE (SKU: 454770-7)
  • Position 071 – Gleitplatte (Artikelnummer: 454771-5)
  • Position 072 – DRUCKFEDER 4 (SKU: 234284-0)
  • Position 073 – KURBELHEBEL (SKU: 454345-2)
  • Position 074 – O-RING 18 (SKU: 213262-3)
  • Position 075 – FILTERKAPPE (SKU: 424607-2)
  • Position 076 – FILTER (SKU: 443129-3)
  • Position 077 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 078 – KURBELKAPPE (SKU: 454764-2)
  • Position 080 – Blattfeder (SKU: 232280-2)
  • Position 081 – Verbindungshebel (Artikelnummer: 454766-8)
  • Position 082 – Flachkopfschraube M4x10 (Artikelnummer: 911511-9)
  • Position 083 – LINK GUIDE (SKU: 454778-1)
  • Position 084 – TORSIONSFEDER 7 (SKU: 233611-8)
  • Position 085 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
  • Position 086 – FÜHRUNGSSCHIENE (SKU: 346748-3)
  • Position 087 – KURBELGEHÄUSE B KOMPLETT (SKU: 142407-5)
  • Position 088 – HS-Schraube M6x35 mit WG (Artikelnummer: 922359-4)
  • Position 089 – BASIS B (SKU: 454784-6)
  • Position 090 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
  • Position 092 – DREHMOMENTBEGRENZERBAUGRUPPE (SKU: 126476-4)
  • Position 093 – Spiralkegelrad 10 (Artikelnummer: 227628-1)
  • Position 094 – KUGELLAGER 6904LLU (SKU: 211323-3)
  • Position 095 – DREHMOMENTBEGRENZER KOMPLETT (SKU: 142410-6)
  • Position 096 – SCHULTERSCHEIBE 8 (SKU: 324727-1)
  • Position 097 – KUGELLAGER 608DDW (SKU: 210005-4)
  • Position 098 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
  • Position 099 – Sicherungsring (außen) S-8 (SKU: 961004-6)
  • Position 101 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 142409-1)
  • Position 102 – HSHBOLT M6X35 MIT WG (SKU: 922359-4)
  • Position 103 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 105 – KUGELLAGER 6006LLU (SKU: 211418-2)
  • Position 106 – SCHLÜSSEL 5 (SKU: 254229-2)
  • Position 107 – SCHRÄGZAHNRAD ​​46 (SKU: 227788-9)
  • Position 108 – STIRNRAD 26 (SKU: 227336-4)
  • Position 109 – Sicherungsring S-22 (SKU: 961102-6)
  • Position 110 – Unterlegscheibe 12 (Artikelnummer: 253843-1)
  • Position 111 – HÜLSE 12 (SKU: 331596-3)
  • Position 112 – KUGELLAGER 6202LLU (SKU: 211238-4)
  • Position 113 – Unterlegscheibe 15 (Artikelnummer: 267215-4)
  • Position 114 – ANKERBAUGRUPPE 220-240 V (SKU: 517898-3)
  • Position 115 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 116 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 117 – Blechschraube 5x80 (Artikelnummer: 266568-8)
  • Position 118 – Prallplatte (Artikelnummer: 454772-3)
  • Position 119 – FELD 220-240 V (SKU: 636303-2)
  • Position 120 – Bürstenhaltereinheit (SKU: 632B59-7)
  • Position 121 – Kohlebürste CB-175 (SKU: 195844-2)
  • Position 124 – Getriebegehäuseabdeckung (Artikelnummer: 454763-4)
  • Position 125 – MOTORGEHÄUSE (SKU: 454757-9)
  • Position 126 – HSHBOLT M6X35 MIT WG (SKU: 922359-4)
  • Position 127 – FAN 90 (SKU: 240016-5)
  • Position 128 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
  • Position 129 – SECHSKANTMUTTER M8-12 (SKU: 252178-7)
  • Position 130 – HINTERE ABDECKUNG (SKU: 454762-6)
  • Position 131 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 132 – NETZKABEL 1,5-2-4,0 (SKU: 695123-3)
  • Position 133 – CORD GUARD 10 (SKU: 682560-0)
  • Position 134 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 135 – Kabelklemmensockel (SKU: 419024-9)
  • Position 136 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 137 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 138 – FÜHRUNGSEINHEIT (SKU: 632C15-3)
  • Position 142 – CONTROLLER (SKU: 620251-5)
  • Position 143 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 144 – LINSE (SKU: 454346-0)
  • Position 145 – DRUCKFEDER 6 (SKU: 234281-6)
  • Position 146 – SCHALTEREINHEIT (SKU: 632A83-4)
  • Position 147 – SCHALTHEBEL C (SKU: 454336-3)
  • Position 148 – Schaltergehäusesatz (Artikelnummer: 187890-9)
  • Position 149 – Schaltergehäusesatz (Artikelnummer: 187890-9)
  • Position 150 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 151 – HR5202C TYPENSCHILD (SKU: 815W32-0)
  • Position 153 – GRIFF B (SKU: 454782-0)
  • Position 155 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 160 – SCHALTHEBEL B (SKU: 454333-9)
  • Position 164 – SCHALTERHALTER KOMPLETT (SKU: 154626-1)
  • Position 165 – SCHALTER C3PA-1121 (SKU: 650678-5)
  • Position 166 – GRIFFABDECKUNG (SKU: 454760-0)
  • Position 167 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 168 – Sicherungsring (ext) WR-44 (SKU: 257994-2)
