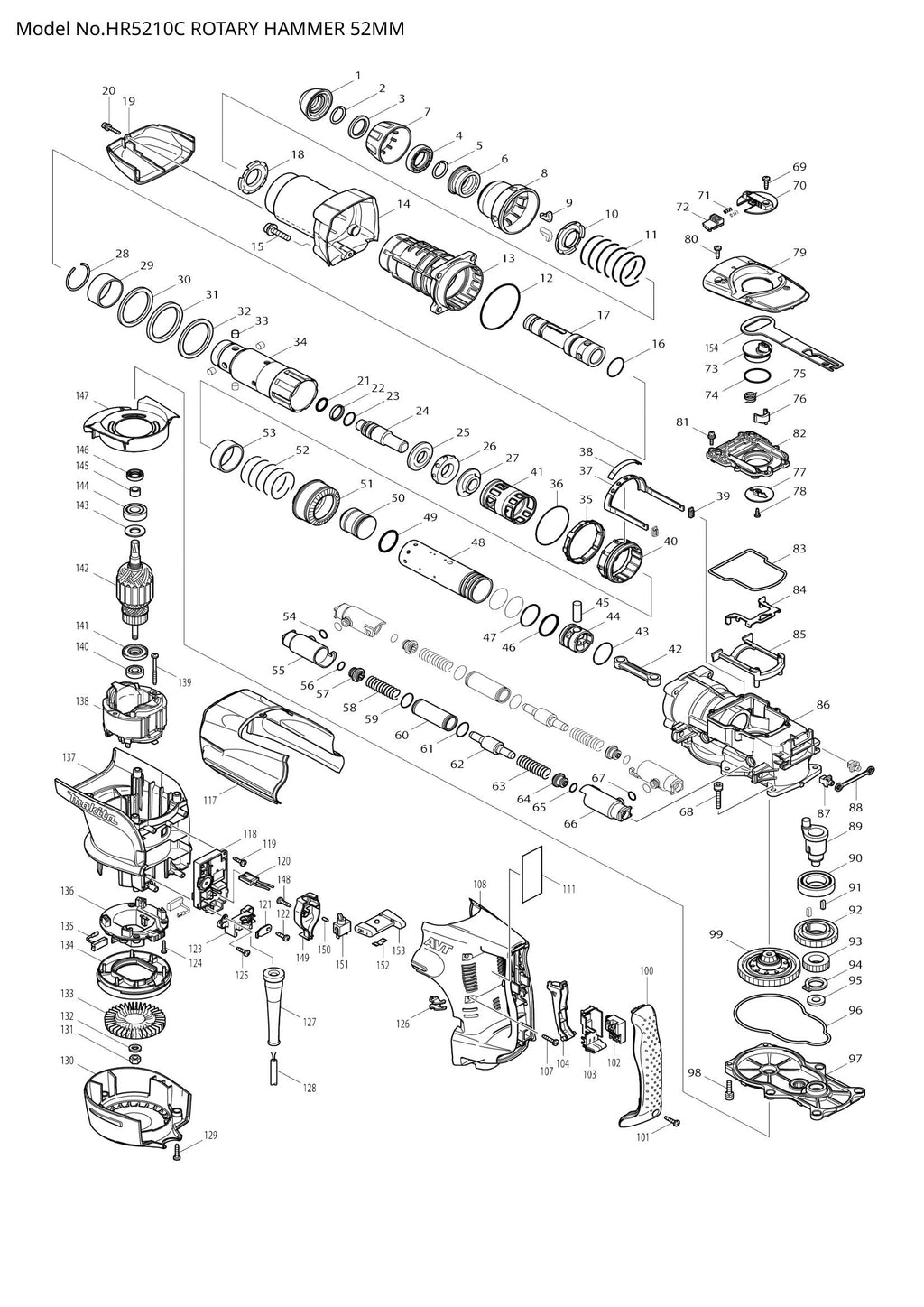

HR5210C exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
HR5210C exploded view

Explosionszeichnung – HR5210C

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 002 – RINGFEDER 25 (SKU: 233948-3)
  • Position 003 – RING 28 (SKU: 257280-1)
  • Position 004 – DISTANZSTÜCK (SKU: 419002-9)
  • Position 005 – RINGFEDER 25 (SKU: 233948-3)
  • Position 006 – Spannring (Artikelnummer: 324752-2)
  • Position 007 – Spannfutterabdeckung (SKU: 419778-8)
  • Position 008 – AUSLÖSEABDECKUNG (SKU: 419779-6)
  • Position 009 – WERKZEUGHALTER (SKU: 310178-4)
  • Position 010 – FEDERFÜHRUNG (SKU: 345804-6)
  • Position 011 – DRUCKFEDER 49 (SKU: 233496-2)
  • Position 012 – O-RING 78 (SKU: 213766-5)
  • Position 013 – LAUF KOMPLETT (SKU: 158175-0)
  • Position 014 – FASSABDECKUNG KOMPLETT (SKU: 158179-2)
  • Position 015 – Innensechskantschraube M8x35 (Artikelnummer: 922456-6)
  • Position 016 – O-RING 32 (SKU: 213492-6)
  • Position 017 – WERKZEUGHALTER A (SKU: 324740-9)
  • Position 018 – FEDERFÜHRUNG (SKU: 345804-6)
  • Position 019 – Getriebegehäuseabdeckung (Artikelnummer: 419791-6)
  • Position 020 – Innensechskantschraube M4x25 (Artikelnummer: 922148-7)
  • Position 021 – O-RING 18 (SKU: 213274-6)
  • Position 022 – FLUORIDRING 25 (SKU: 213392-0)
  • Position 023 – O-RING 20 (SKU: 213317-4)
  • Position 024 – SCHLAGBOLZEN (SKU: 324753-0)
  • Position 025 – RING 20 (SKU: 324756-4)
  • Position 026 – Gummiring 24 (Artikelnummer: 424000-0)
  • Position 027 – KRAGENÄRMEL 20 (SKU: 324757-2)
  • Position 028 – RINGFEDER 44 (SKU: 233949-1)
  • Position 029 – RING 47 (SKU: 257282-7)
  • Position 030 – Unterlegscheibe 57 (Artikelnummer: 267287-9)
  • Position 031 – URETAHNE RING 57 (SKU: 262122-6)
  • Position 032 – Unterlegscheibe 57 (Artikelnummer: 267287-9)
  • Position 033 – PIN 10 (SKU: 256265-4)
  • Position 034 – WERKZEUGHALTER B (SKU: 324741-7)
  • Position 035 – Verriegelungshülse (SKU: 419776-2)
  • Position 036 – O-RING 60 (SKU: 213654-6)
  • Position 037 – Eisbahnarm (SKU: 165459-9)
  • Position 038 – Verbindungsarmführung (Artikelnummer: 419775-4)
  • Position 039 – DICHTUNGSPLATTE (SKU: 424024-6)
  • Position 040 – Antriebshülse (Artikelnummer: 313138-5)
  • Position 043 – O-RING 35 (SKU: 213460-9)
  • Position 044 – KOLBEN (SKU: 419771-2)
  • Position 045 – PIN 12 (SKU: 268121-6)
  • Position 047 – O-RING 36 (Artikelnummer: 213510-0)
  • Position 048 – ZYLINDER 40 (SKU: 331748-6)
  • Position 050 – STRIKER (SKU: 324754-8)
  • Position 051 – GERADE KEGELRAD 33 (SKU: 227511-2)
  • Position 052 – DRUCKFEDER 46 (SKU: 233498-8)
  • Position 053 – RING 45 (SKU: 257281-9)
  • Position 054 – O-RING 12 (SKU: 213118-0)
  • Position 055 – ROHRHALTER (SKU: 318124-1)
  • Position 056 – O-RING 12 (SKU: 213118-0)
  • Position 057 – FEDERFÜHRUNG (SKU: 419773-8)
  • Position 058 – DRUCKFEDER 15 (SKU: 233497-0)
  • Position 059 – O-RING 24 (SKU: 213953-6)
  • Position 060 – ROHR 22 (SKU: 331745-2)
  • Position 061 – O-RING 24 (SKU: 213953-6)
  • Position 063 – DRUCKFEDER 15 (SKU: 233497-0)
  • Position 064 – FEDERFÜHRUNG (SKU: 419773-8)
  • Position 065 – O-RING 12 (SKU: 213118-0)
  • Position 066 – ROHRHALTER (SKU: 318124-1)
  • Position 067 – O-RING 12 (SKU: 213118-0)
  • Position 068 – Innensechskantschraube M6x40 (Artikelnummer: 922361-7)
  • Position 069 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 070 – SCHALTHEBEL (SKU: 419020-7)
  • Position 071 – DRUCKFEDER 3 (SKU: 233436-0)
  • Position 072 – SPERRKNOPF (SKU: 419777-0)
  • Position 075 – TORSIONSFEDER 16 (SKU: 233506-5)
  • Position 076 – Verbindungshebel (Artikelnummer: 310207-3)
  • Position 077 – Halteplatte (Artikelnummer: 345778-1)
  • Position 079 – Kurbeldeckelabdeckung (Artikelnummer: 318130-6)
  • Position 080 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 081 – Flachkopfschraube M4x18 (Artikelnummer: 911133-5)
  • Position 082 – KURBELKAPPE (SKU: 419789-3)
  • Position 083 – DICHTRING (SKU: 421998-2)
  • Position 084 – Verbindungsplatte (Artikelnummer: 345779-9)
  • Position 085 – FÜHRUNG DER VERBINDUNGSPLATTE (SKU: 419781-9)
  • Position 086 – KURBELGEHÄUSE KOMPLETT (SKU: 158176-8)
  • Position 087 – FIX GUIDE (SKU: 419008-7)
  • Position 088 – Kissenplatte (Artikelnummer: 423366-5)
  • Position 089 – KURBELWELLE (SKU: 324739-4)
  • Position 090 – KUGELLAGER 6006LLU (SKU: 211418-2)
  • Position 091 – SCHLÜSSEL 5 (SKU: 254229-2)
  • Position 092 – SCHRÄGZAHNRAD ​​47 (SKU: 226646-6)
  • Position 093 – STIRNRAD 24 (SKU: 227176-0)
  • Position 094 – Sicherungsring S-22 (SKU: 961102-6)
  • Position 095 – Unterlegscheibe 12 (Artikelnummer: 253843-1)
  • Position 096 – DICHTRING (SKU: 421999-0)
  • Position 097 – GETRIEBEGEHÄUSE KOMPLETT (SKU: 158178-4)
  • Position 098 – Innensechskantschraube M6x25 (Artikelnummer: 922341-3)
  • Position 099 – DREHMOMENTBEGRENZER-BAUGRUPPE (SKU: 125374-9)
  • Position 100 – GRIFFABDECKUNG (SKU: 419796-6)
  • Position 101 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 103 – SCHALTERHALTER KOMPLETT (SKU: 154626-1)
  • Position 104 – SCHALTHEBEL (SKU: 419028-1)
  • Position 107 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 108 – GRIFF (SKU: 419800-1)
  • Position 111 – HR5210C TYPENSCHILD (SKU: 863365-9)
  • Position 117 – Kurbelgehäuseabdeckung (Artikelnummer: 419793-2)
  • Position 118 – CONTROLLER (SKU: 631727-7)
  • Position 120 – FÜHRUNGSEINHEIT (SKU: 638510-3)
  • Position 121 – Zugentlastung (Artikelnummer: 687169-3)
  • Position 122 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 123 – Kabelklemmensockel (SKU: 419024-9)
  • Position 124 – Blechschraube 4x18 (Artikelnummer: 265995-6)
  • Position 126 – LINSE (SKU: 419774-6)
  • Position 127 – CORD GUARD 10 (SKU: 682560-0)
  • Position 129 – Blechschraube 5x25 (Artikelnummer: 266041-8)
  • Position 130 – HINTERE ABDECKUNG (SKU: 419790-8)
  • Position 131 – SECHSKANTMUTTER M8-12 (SKU: 252178-7)
  • Position 132 – Unterlegscheibe 8 (Artikelnummer: 253165-9)
  • Position 133 – FAN 90 (SKU: 240016-5)
  • Position 134 – LÜFTERFÜHRUNG (SKU: 419782-7)
  • Position 137 – MOTORGEHÄUSE (SKU: 419795-8)
  • Position 138 – FELD 220-240 V (SKU: 636303-2)
  • Position 139 – Blechschraube 5x55 (Artikelnummer: 266095-5)
  • Position 140 – KUGELLAGER 6000DDW (SKU: 210059-1)
  • Position 141 – ISOLATIONSSCHEIBE (SKU: 681642-5)
  • Position 142 – ANKERBAUGRUPPE 220-240 V (SKU: 516993-6)
  • Position 143 – Unterlegscheibe 15 (Artikelnummer: 267025-9)
  • Position 144 – KUGELLAGER 6202LLU (SKU: 211238-4)
  • Position 145 – HÜLSE 12 (SKU: 331596-3)
  • Position 146 – ÖLDICHTRING 15 (SKU: 213231-4)
  • Position 147 – Prallplatte (Artikelnummer: 419788-5)
  • Position 148 – Blechschraube 4x14 (Artikelnummer: 266192-7)
  • Position 149 – SCHALTKASTEN (SKU: 419786-9)
  • Position 150 – Gummistift 4 (SKU: 263027-3)
  • Position 152 – Blattfeder (Artikelnummer: 232209-8)
  • Position 153 – Gleithebel komplett (Artikelnummer: 154635-0)
  • Position 154 – STEUERPLATTE (SKU: 419785-1)
