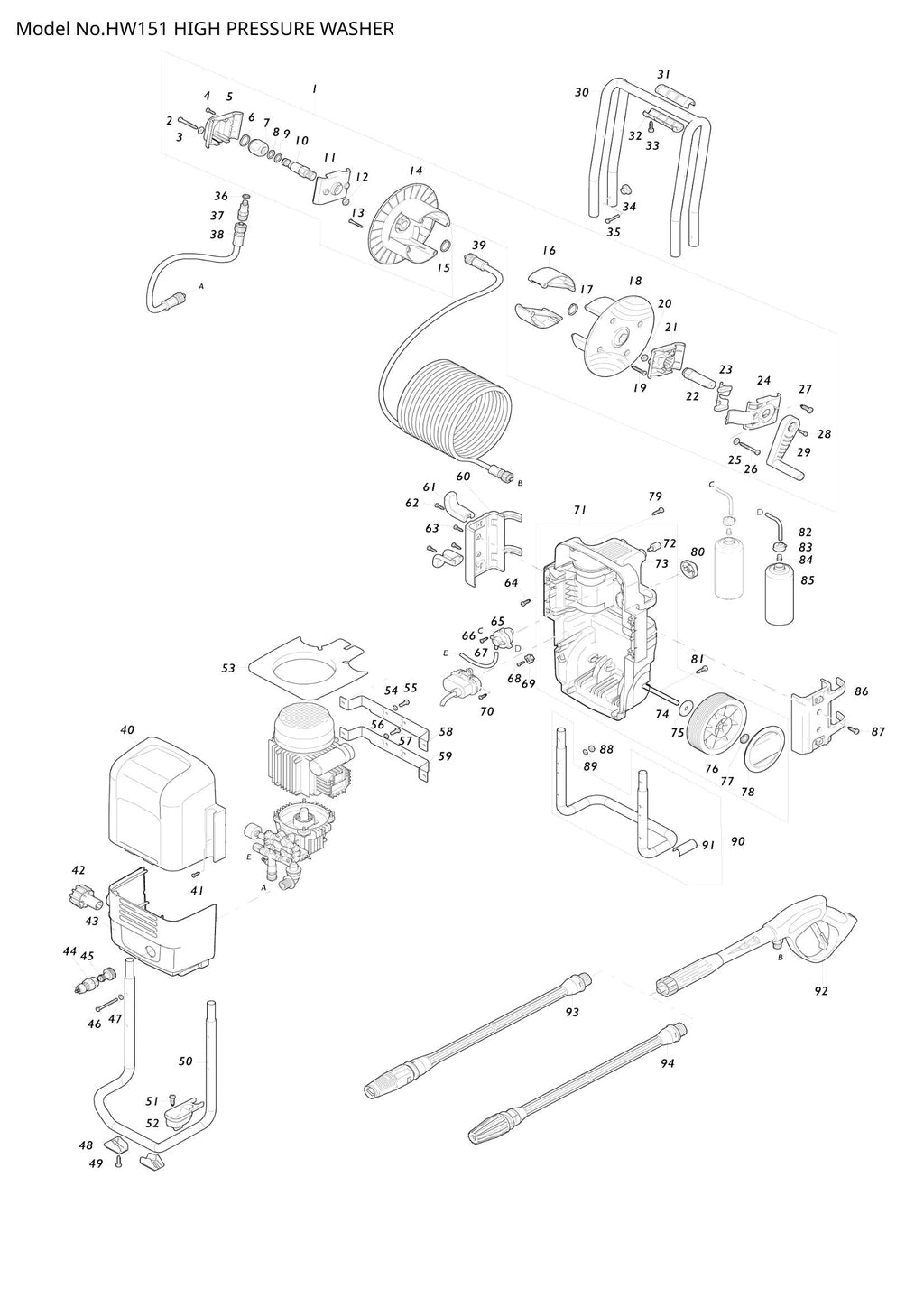

Explosionszeichnung – HW151

Name: Explosionszeichnung – HW151
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – SCHLAUCHAUFROLLERBAUGRUPPE (SKU: 609042581)
Position 002 – Flachkopfschraube M5x40 (Artikelnummer: 609580330)
Position 003 – Unterlegscheibe 5 (Artikelnummer: 609470390)
Position 004 – SCHRAUBE 5X16 (SKU: 609100300)
Position 005 – Schlauchaufrollerhalterung L außen (Artikelnummer: 609580150)
Position 006 – SICHERUNGSRING ØE 17 (SKU: 609480890)
Position 007 – Haspelachse links außen (Artikelnummer: 609600220)
Position 008 – O-RING Ø 11,91X2,62 (Artikelnummer: 609390080)
Position 009 – O-RING Ø 11,91X2,62 (Artikelnummer: 609390080)
Position 010 – Haspelachse links innen (Artikelnummer: 609580340)
Position 011 – Schlauchaufrollerhalterung innen (Artikelnummer: 609580160)
Position 012 – Nylon-Einsatz-Sechskantmutter M (SKU: 609680750)
Position 013 – Blechschraube 4x32 (Artikelnummer: 609021780)
Position 014 – SCHLAUCHAUFROLLER TROMMEL HARF (SKU: 609360230)
Position 015 – Sicherungsring Ø 22 (Artikelnummer: 609380420)
Position 016 – Abstandshalter für Schlauchaufrollerverlängerung (Artikelnummer: 609580120)
Position 017 – Sicherungsring Ø 22 (Artikelnummer: 609380420)
Position 018 – SCHLAUCHAUFROLLER TROMMEL HARF (SKU: 609360230)
Position 019 – Blechschraube 4x32 (Artikelnummer: 609021780)
Position 020 – Nylon-Einsatz-Sechskantmutter M (SKU: 609680750)
Position 021 – Schlauchaufrollerhalterung innen (Artikelnummer: 609580160)
Position 022 – Haspelachse links (Artikelnummer: 609580350)
Position 023 – SCHLAUCHROLLENVERSCHLUSS (SKU: 609580130)
Position 024 – Schlauchaufrollerhalterung rechts außen (Artikelnummer: 609580140)
Position 025 – Unterlegscheibe 5 (Artikelnummer: 609470390)
Position 026 – Flachkopfschraube M5x40 (Artikelnummer: 609580330)
Position 027 – SCHRAUBE 5X16 (SKU: 609100300)
Position 028 – Innensechskantschraube M5x10 (Artikelnummer: 609360360)
Position 029 – KURBELHEBEL (SKU: 609360150)
Position 030 – ROHRRAHMEN OBEN (SKU: 609580080)
Position 031 – Griffabdeckung oben (Artikelnummer: 609580180)
Position 032 – GRIFFABDECKUNG UNTEN (SKU: 609580090)
Position 033 – SCHRAUBE 5X16 (SKU: 609100300)
Position 034 – KNOPFMUTTER M6 (Artikelnummer: 609050019)
Position 035 – Sechskantschraube M6x40 (Artikelnummer: 609050037)
Position 036 – O-RING Ø 10,82X1,78 (Artikelnummer: 609820510)
Position 037 – Armatur (Artikelnummer: 609600260)
Position 038 – HOCHDRUCKSCHLAUCH 0,75M AS (SKU: 609580310)
Position 039 – HOCHDRUCKSCHLAUCH 10M BAUGRUPPE (SKU: 609083550)
Position 040 – VORDERES GEHÄUSE OBEN MAKITA (SKU: 609580020)
Position 041 – SCHRAUBE 5X16 (SKU: 609100300)
Position 042 – DRUCKEINSTELLKNOPF (SKU: 609360760)
Position 043 – VORDERES GEHÄUSE UNTERES BLAU (SKU: 609580230)
Position 044 – SCHNELLKUPPLUNGSNIPPEL G3/4 (SKU: 609040086)
Position 045 – SCHLAUCH-SCHNELLKUPPLUNG (SKU: 609082130)
Position 046 – SECHSKANTSCHRAUBE M5X100 (SKU: 609320570)
Position 047 – Unterlegscheibe 5 (Artikelnummer: 609680960)
Position 048 – FUSS (SKU: 609580270)
Position 049 – Blechschraube 4,5x16 (Artikelnummer: 609060200)
Position 050 – ROHRRAHMEN UNTERE VORNE (SKU: 609580070)
Position 051 – Blechschraube 4,5x16 (Artikelnummer: 609060200)
Position 052 – ZUBEHÖRKAPSEL (SKU: 609580250)
Position 053 – Trennplatte (Artikelnummer: 609580040)
Position 054 – Unterlegscheibe 6 (Artikelnummer: 609550331)
Position 055 – Sechskantschraube M6x12 (Artikelnummer: 609320350)
Position 056 – Unterlegscheibe 6 (Artikelnummer: 609550331)
Position 057 – Sechskantschraube M6x12 (Artikelnummer: 609320350)
Position 058 – HILFSRAHMEN FÜR MOTOR (SKU: 609580260)
Position 059 – HILFSRAHMEN FÜR MOTOR (SKU: 609580260)
Position 060 – ZUBEHÖRTRÄGER LINKS (SKU: 609580050)
Position 061 – CORD FOOK (SKU: 609360090)
Position 062 – SCHRAUBE 5X16 (SKU: 609100300)
Position 063 – SCHRAUBE 5X16 (SKU: 609100300)
Position 064 – Blechschraube 4,5x16 (Artikelnummer: 609060200)
Position 065 – REINIGUNGSMITTELVENTIL (SKU: 609440190)
Position 066 – Blechschraube 3,5x15 (Artikelnummer: 609000110)
Position 067 – SILIKONSCHLAUCH 6MM L=0,45M (SKU: 609580290)
Position 068 – SCHRAUBE 5X16 (SKU: 609100300)
Position 069 – KABELVERSCHRAUBUNG (SKU: 609600100)
Position 070 – SCHRAUBE 5X16 (SKU: 609100300)
Position 071 – HINTERE GEHÄUSEBAUGRUPPE (SKU: 609589000)
Position 072 – GUMMIFUß (SKU: 609180330)
Position 073 – HINTERES GEHÄUSE (SKU: 609580010)
Position 074 – RADACHSE (SKU: 609180080)
Position 075 – Unterlegscheibe 12,5 x 48 x 2,5 Z/B (Artikelnummer: 609680890)
Position 076 – RAD 8 ZOLL (SKU: 609580280)
Position 077 – UNTERLEGSCHEIBE (SKU: 609680880)
Position 078 – RADABDECKUNG MAKITA (SKU: 609580170)
Position 079 – SCHRAUBE 5X16 (SKU: 609100300)
Position 080 – REINIGUNGSMITTELVENTILKNOPF (SKU: 609900220)
Position 081 – SCHRAUBE 5X16 (SKU: 609100300)
Position 082 – SILIKONSCHLAUCH 6MM L=0,55M (SKU: 609580300)
Position 083 – REINIGUNGSMITTELTANKDECKEL (SKU: 609580190)
Position 084 – FILTER (SKU: 609000230)
Position 085 – REINIGUNGSMITTELTANK (SKU: 609180130)
Position 086 – ZUBEHÖRTRÄGER LINKS (Artikelnummer: 609580050)
Position 087 – SCHRAUBE 5X16 (SKU: 609100300)
Position 088 – Nylon-Einsatz-Sechskantmutter M (Artikelnummer: 609480640)
Position 089 – Unterlegscheibe 5 (Artikelnummer: 609480650)
Position 090 – ROHRRAHMEN UNTERE HINTERE BAUGRUPPE (SKU: 609580060)
Position 091 – ROHRRAHMENSCHUTZ (SKU: 609580370)
Position 092 – Abzugspistolen-Set AR (Artikelnummer: 609041154)
Position 093 – SPRÜHLANZE BREIT/SCHMAL AR (SKU: 609040551)
Position 094 – CYCLON JET DÜSENSATZ AR (SKU: 609040167)
Position 095 – MOTORBAUGRUPPE 230 V 50 Hz EURO P (SKU: 609044476)
Position 096 – Lüfterabdeckung (SKU: 609342040)
Position 097 – KÜHLLÜFTER (SKU: 609260300)
Position 098 – ÖLDICHTUNG (SKU: 609340350)
Position 099 – SECHSKANTSCHRAUBE M5X20 (SKU: 609260760)
Position 100 – MOTORGEHÄUSE OBEN (SKU: 609340320)
Position 101 – KUGELLAGER (SKU: 609340340)
Position 102 – ERDANSCHLUSSKLEMME SE (SKU: 609269100)
Position 103 – DICHTUNG (SKU: 609340780)
Position 104 – U-PIN (SKU: 609022200)
Position 105 – DRUCKSCHALTER (SKU: 609029752)
Position 106 – KONDENSATOR 40 MICRO F (SKU: 609263520)
Position 107 – Kondensator-Klemmband (SKU: 609982550)
Position 108 – Blechschraube 3,9X16 (Artikelnummer: 609261560)
Position 109 – NETZKABEL EURO PLU (SKU: 609760450)
Position 110 – Anschlussdose (Artikelnummer: 609341832)
Position 111 – Gummifuß (SKU: 609340660)
Position 112 – RINGMUTTER (SKU: 609340640)
Position 113 – RINGMUTTER (Artikelnummer: 609340640)
Position 114 – Gummifuß (SKU: 609340650)
Position 115 – Blechschraube 3,9X16 (Artikelnummer: 609261560)
Position 116 – Schaltkastensatz (Artikelnummer: 609909209)
Position 117 – PUMPE (SKU: 609349285)
Position 118 – PUMPENKOPFBAUGRUPPE (SKU: 609349204)
Position 119 – DRUCKMESSER (SKU: 609040476)
Position 120 – ANSCHLUSS R1/8 (Artikelnummer: 609344940)
Position 121 – O-RING (SKU: 609465720)
Position 122 – Ventilkappenstopfen (Artikelnummer: 609344800)
Position 123 – O-RING (SKU: 609465720)
Position 124 – VENTILREPARATURSATZ (SKU: 609042566)
Position 125 – VENTIL KPL. (SKU: 609349055)
Position 126 – U-PIN (SKU: 609344790)
Position 127 – Stopfen 1/8” G (SKU: 609620301)
Position 128 – SCHRAUBE M6X30 (SKU: 609850850)
Position 129 – U-PIN (SKU: 609344790)
Position 130 – VENTIL KPL. (SKU: 609349055)
Position 131 – DISTANZSTÜCK (Artikelnummer: 609344770)
Position 132 – O-RING (SKU: 609465720)
Position 133 – Ventilkappenstopfen (Artikelnummer: 609344800)
Position 134 – REGLERGRIFFSATZ (SKU: 609042579)
Position 135 – MUTTER M6 (SKU: 609060120)
Position 136 – BLINDSTECKER (SKU: 609980740)
Position 137 – REGLERGRIFFMUTTER (SKU: 609344881)
Position 138 – Splint 2,6X15 Z/B (Artikelnummer: 609500550)
Position 139 – OBERER FEDERSITZ (SKU: 609980220)
Position 140 – FEDER (SKU: 609460190)
Position 141 – Taumelplatte (Artikelnummer: 609343450)
Position 142 – KOLBENFÜHRUNG (SKU: 609344870)
Position 143 – O-RING Ø 14X1,78 (Artikelnummer: 609740290)
Position 144 – O-RING Ø 10,82X1,78 (Artikelnummer: 609820510)
Position 145 – RING (SKU: 609080401)
Position 146 – O-RING 7,66X1,78 (SKU: 609600180)
Position 147 – O-RING Ø 2,90X1,78 (Artikelnummer: 609080190)
Position 148 – KOLBEN (SKU: 609021900)
Position 149 – REGLERKOLBEN UNTEN (SKU: 609460151)
Position 150 – O-RING 7,66X1,78 (SKU: 609600180)
Position 151 – REGLERKOLBENSITZ (SKU: 609342701)
Position 152 – Schlauchnippel R1/8 (Artikelnummer: 609982520)
Position 153 – O-RING Ø 4,48X1,78 (Artikelnummer: 609480480)
Position 154 – BALL (SKU: 609250280)
Position 155 – FEDER (SKU: 609560520)
Position 156 – Kolbensatz für Druckschalter (Artikelnummer: 609042580)
Position 157 – Kolbenkappe (SKU: 609344830)
Position 158 – O-RING (SKU: 609260820)
Position 159 – UNTERLEGSCHEIBE (SKU: 609021650)
Position 160 – FEDER (SKU: 609021630)
Position 161 – Kolben für Druckschalter (Artikelnummer: 609022040)
Position 162 – O-RING 7,66X1,78 (SKU: 609600180)
Position 163 – O-RING (SKU: 609120680)
Position 164 – STECKER (SKU: 609344890)
Position 165 – O-RING (SKU: 609560870)
Position 166 – O-RING Ø 4X2,5 (Artikelnummer: 609460430)
Position 167 – RÜCKSCHLAGVENTILKOLBEN (SKU: 609901070)
Position 168 – RÜCKSCHLAGVENTILKOLBENFEDER (SKU: 609080091)
Position 169 – O-RING Ø 8,73X1,78 (Artikelnummer: 609800560)
Position 170 – RÜCKSCHLAGVENTILKÖRPER (SKU: 609901060)
Position 171 – O-RING Ø 14X1,78 (Artikelnummer: 609740290)
Position 172 – NIPPEL FÜR REINIGUNGSMITTEL (SKU: 609900120)
Position 173 – PUMPENKOPFKÖRPER (SKU: 609344850)
Position 174 – O-RING (SKU: 609344970)
Position 175 – VERLÄNGERUNG (SKU: 609500280)
Position 176 – Innensechskantschraube M5x25 (Artikelnummer: 609260780)
Position 177 – ABDECKUNG (SKU: 609344060)
Position 178 – WELLENDICHTRING-REPARATURSATZ (SKU: 609001876)
Position 180 – O-RING Ø 56X2 (Artikelnummer: 609040710)
Position 181 – SCHLÜSSEL (SKU: 609880111)
Position 182 – ÖLDICHTRING (SKU: 609341080)
Position 183 – Sicherungsring ØI 47 (Artikelnummer: 609111120)
Position 184 – SICHERUNGSRING ØE 17 (SKU: 609480890)
Position 185 – LAGER (SKU: 609341070)
Position 186 – WELLE (SKU: 609340170)
Position 187 – STECKER (SKU: 609343900)
Position 189 – O-RING Ø 9,25X1,78 (Artikelnummer: 609880840)
Position 190 – BUCHSE (SKU: 609260050)
Position 192 – Pleuelstange (Artikelnummer: 609340060)
Position 193 – PIN (SKU: 609340080)
Position 194 – PIN (SKU: 609340070)
Position 195 – ÖLDICHTRING (SKU: 609260460)
Position 196 – KOLBEN-Reparatursatz (Artikelnummer: 609002623)
Position 197 – O-RING 7,66X1,78 (SKU: 609600180)
Position 198 – PLATTE (SKU: 609341010)
Position 199 – KOLBEN Ø 15 (Artikelnummer: 609342740)
Position 200 – Unterlegscheibe 6x10x1 (Artikelnummer: 609341020)
Position 201 – SCHRAUBE TCEI M6X35 (SKU: 609850670)
Position 202 – WASSERDICHTUNGSSATZ (SKU: 609042567)
Position 203 – WASSERVERSCHLUSS (SKU: 609460180)
Position 204 – O-RING Ø 23,52X1,78 (Artikelnummer: 609770260)
Position 205 – KOLBENFÜHRUNG (SKU: 609344750)
Position 206 – WASSERDICHTUNG C1 (SKU: 609260440)
Position 207 – ÖLDICHTRING (SKU: 609344760)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – HW151

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – HW151

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
