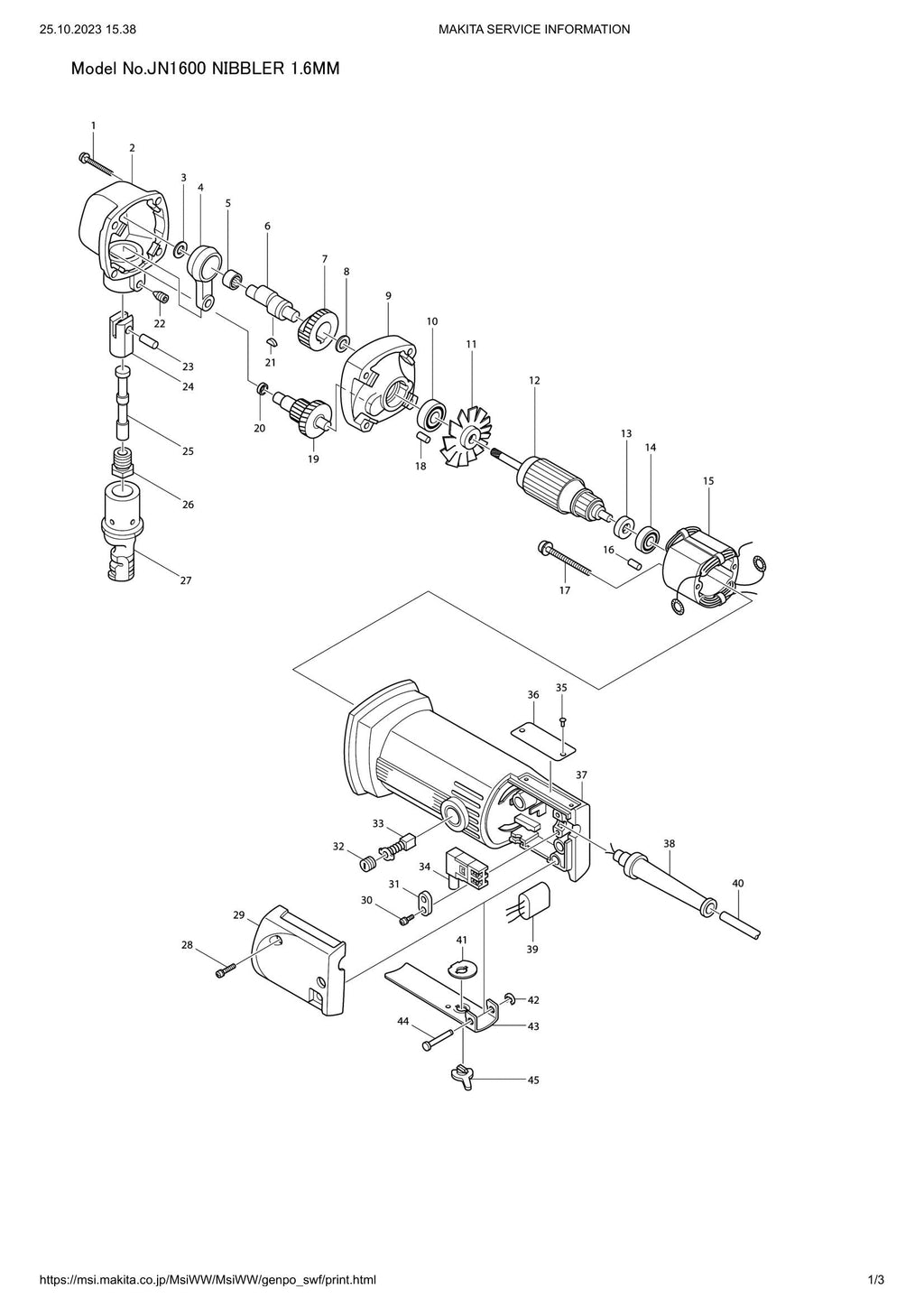

JN1600 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
JN1600 exploded view

Explosionszeichnung – JN1600

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – Flachkopfschraube M4x35 (Artikelnummer: 911161-0)
  • Position 003 – Unterlegscheibe 8 (Artikelnummer: 253139-0)
  • Position 004 – STANGE (SKU: 331153-7)
  • Position 005 – NADELLAGER 1412 (SKU: 212151-9)
  • Position 006 – KURBELWELLE (SKU: 321317-1)
  • Position 007 – STIRNRAD 44 (SKU: 221873-0)
  • Position 008 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
  • Position 009 – Getriebegehäuseabdeckung (SKU: 156728-9)
  • Position 010 – KUGELLAGER 608LB (SKU: 211033-2)
  • Position 011 – FAN 58 (SKU: 241081-7)
  • Position 013 – ISOLATIONSSCHEIBE (SKU: 681614-0)
  • Position 014 – KUGELLAGER 627LB (SKU: 211028-5)
  • Position 016 – Gummistift 4 (SKU: 263002-9)
  • Position 018 – Gummistift 4 (SKU: 263002-9)
  • Position 019 – ZAHNRAD ​​KOMPLETT 23-37 (SKU: 226054-1)
  • Position 020 – DÜNNE UNTERLEGSCHEIBE 6 (SKU: 253308-3)
  • Position 021 – WOODRUFF KEY 3 (SKU: 254002-0)
  • Position 023 – PIN 6 (SKU: 256111-1)
  • Position 024 – RAM (SKU: 321318-9)
  • Position 025 – STANZE (SKU: 792265-5)
  • Position 026 – SCHRAUBE (SKU: 321319-7)
  • Position 027 – DIE (SKU: 792264-7)
  • Position 028 – Flachkopfschraube M4x30 (Artikelnummer: 911158-9)
  • Position 032 – Bürstenhalterkappe 5-8 (SKU: 643550-8)
  • Position 035 – NIET 0-5 (SKU: 953106-2)
  • Position 036 – TYPENSCHILD JN1600 (SKU: 815664-5)
  • Position 042 – ANSCHLAGRING E-3 (SKU: 961017-7)
  • Position 044 – PIN 4 (SKU: 256626-8)
  • Position 401 – Sechskantschlüssel 3 (Artikelnummer: 783201-2)
  • Position 900 – DRUCKFEDER 3 (SKU: 231322-9)
  • Position 901 – Verriegelungshebel (Artikelnummer: 341930-9)
