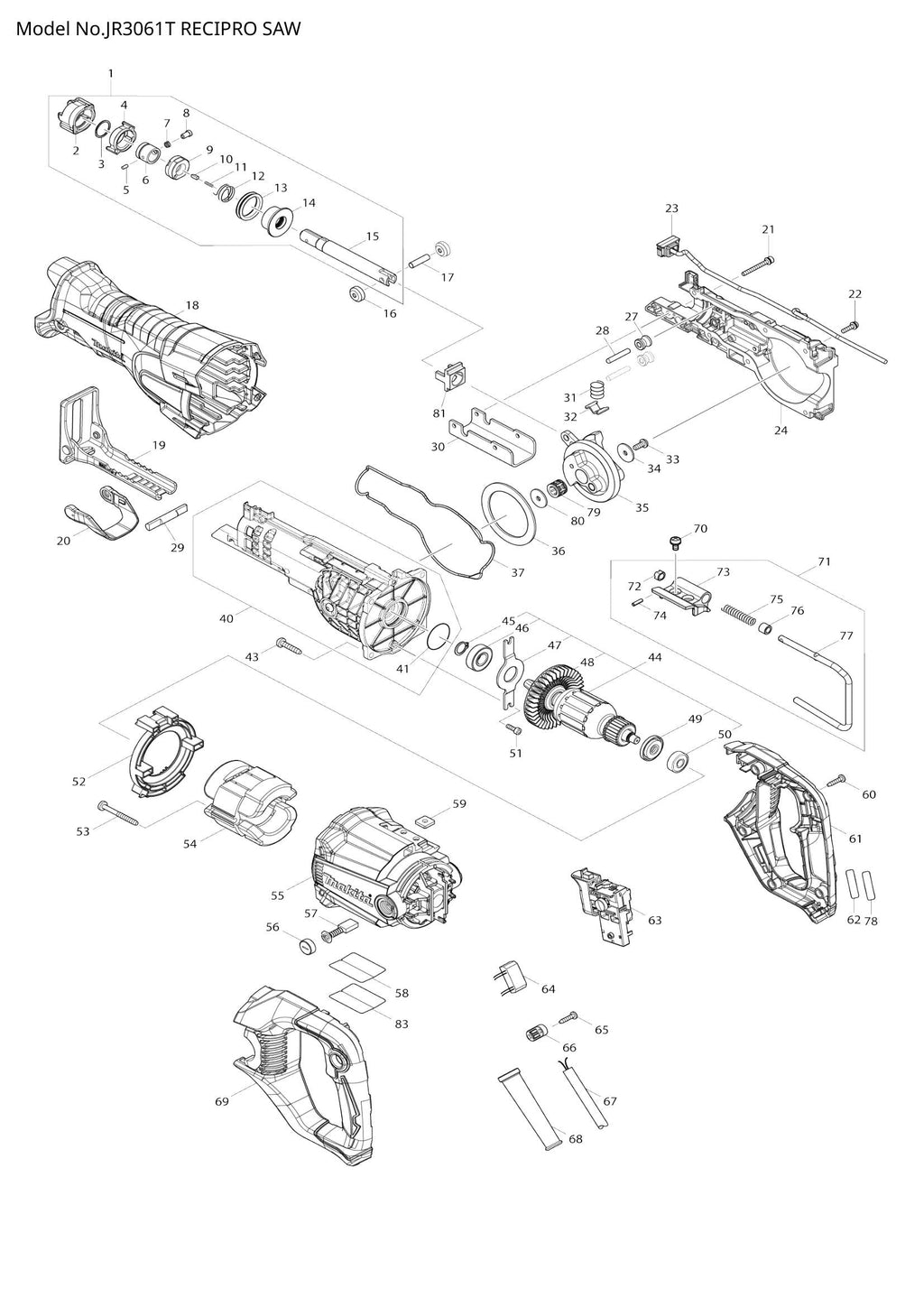

Explosionszeichnung – JR3061T

Name: Explosionszeichnung – JR3061T
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 046 – DRUCKFEDER 7 S (SKU: 234258-1)
Position 001 – Schieberbaugruppe (Artikelnummer: 127683-2)
Position 002 – PROTECTOR (SKU: 422223-4)
Position 003 – Sicherungsring (außen) 18 (Artikelnummer: 257430-8)
Position 004 – Antriebshülse (Artikelnummer: 310848-5)
Position 005 – PIN 3 (SKU: 268094-3)
Position 006 – FÜHRUNGSHÜLSE (SKU: 327650-9)
Position 007 – DRUCKFEDER 6 (SKU: 234381-2)
Position 008 – Schulterstift 5 (SKU: 256569-4)
Position 009 – Verbindungsmuffe (Artikelnummer: 458968-8)
Position 010 – Druckstift (SKU: 310912-2)
Position 011 – DRUCKFEDER 2 (SKU: 232472-3)
Position 012 – TORSIONSFEDER 17 (SKU: 233594-2)
Position 013 – GUMMIRING 25 (SKU: 422309-4)
Position 014 – Dichtungshalter komplett (Artikelnummer: 140C81-1)
Position 015 – SLDIER (SKU: 327652-5)
Position 016 – ROLLER (SKU: 310663-7)
Position 017 – PIN 6 (SKU: 268341-2)
Position 018 – ISOLIERABDECKUNG (SKU: 422308-6)
Position 020 – Verriegelungshebel (Artikelnummer: 458644-4)
Position 021 – Innensechskantschraube M4x35 (Artikelnummer: 266979-7)
Position 022 – PH-SCHRAUBE M4X16 MIT WRM (SKU: 911526-6)
Position 023 – LED-SCHALTUNG (SKU: 620965-6)
Position 024 – GETRIEBEGEHÄUSE R BAUGRUPPE (SKU: 127139-5)
Position 027 – ROLLER F (SKU: 327153-3)
Position 028 – PIN 5 (SKU: 256579-1)
Position 029 – SPERRSTIFT (SKU: 326599-0)
Position 030 – SCHUHFÜHRUNGSPLATTE (SKU: 346937-0)
Position 031 – DRUCKFEDER 12 (SKU: 231231-2)
Position 032 – SCHUHVERRIEGELUNGSPLATTE (SKU: 347415-3)
Position 033 – HS-Rundkopfschraube M5x1 (Artikelnummer: 265374-8)
Position 034 – Unterlegscheibe 5 (Artikelnummer: 253462-3)
Position 035 – ZAHNRAD KOMPLETT (SKU: 140C77-2)
Position 036 – Unterlegscheibe 54 (Artikelnummer: 267490-2)
Position 037 – DICHTRING (SKU: 422307-8)
Position 040 – GETRIEBEGEHÄUSE L BAUGRUPPE (SKU: 127140-0)
Position 041 – O-RING 28 (SKU: 213437-4)
Position 043 – Blechschraube 5x25 (Artikelnummer: 266459-3)
Position 044 – ANKERBAUGRUPPE 240 V (SKU: 517979-3)
Position 045 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 046 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 047 – LAGERHALTER 81 (SKU: 285033-8)
Position 048 – FAN 70 (SKU: 241863-7)
Position 049 – ISOLATIONSSCHEIBE (SKU: 681644-1)
Position 050 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 051 – Innensechskantschraube M4x12 (Artikelnummer: 265353-6)
Position 052 – LEITERPLATTE (SKU: 458643-6)
Position 053 – Blechschraube 5x45 (Artikelnummer: 266466-6)
Position 054 – FELDBAUGRUPPE 240 V (SKU: 521879-1)
Position 055 – MOTORGEHÄUSE KOMPLETT (SKU: 140C78-0)
Position 056 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
Position 058 – JR3061T TYPENSCHILD (SKU: 854V54-9)
Position 059 – VIERKANTMUTTER M5 (Artikelnummer: 264002-2)
Position 060 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 062 – JR3061T SERIENNR.-ETIKETT (SKU: 854V59-9)
Position 064 – STROMVERSORGUNGSKREIS (SKU: 620967-2)
Position 065 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 066 – Zugentlastung (Artikelnummer: 687124-5)
Position 067 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 068 – Kabelschutz 10-90 (Artikelnummer: 682574-9)
Position 070 – Flachkopfschraube M5x10 (Artikelnummer: 911206-4)
Position 071 – HAKENBAUGRUPPE (SKU: 126939-0)
Position 072 – Verriegelungshülse (SKU: 310661-1)
Position 073 – VERBINDUNG (SKU: 319729-0)
Position 074 – Federstift 3-12 (SKU: 951057-3)
Position 075 – DRUCKFEDER 7 (SKU: 233455-6)
Position 076 – HÜLSE 6 (SKU: 262561-0)
Position 077 – HAKEN (SKU: 281020-5)
Position 079 – NADELKÄFIG 1012 (SKU: 212231-1)
Position 080 – Unterlegscheibe 10 (Artikelnummer: 253180-3)
Position 081 – Gleitführung (Artikelnummer: 313316-7)
