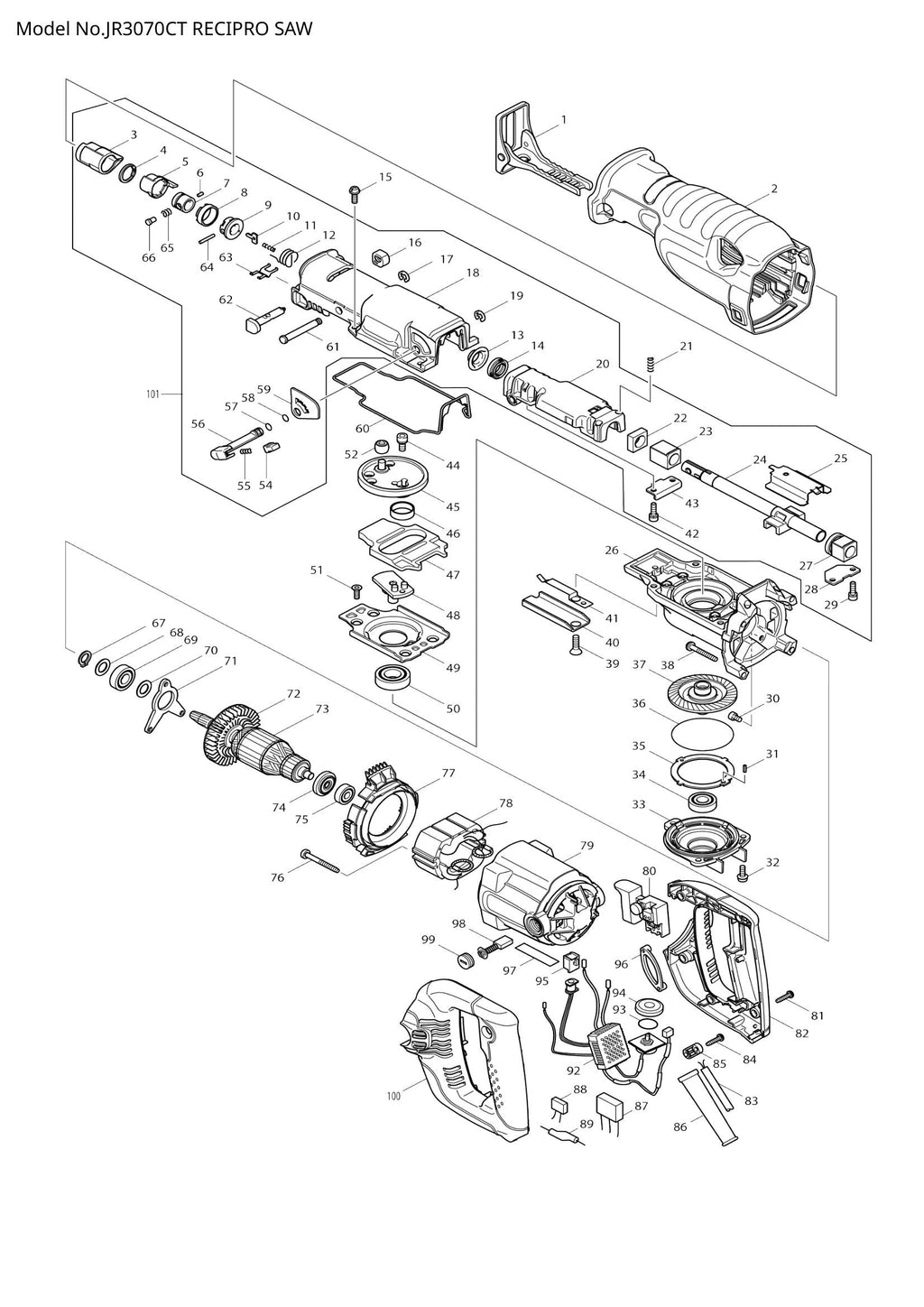

Explosionszeichnung – JR3070CT

Name: Explosionszeichnung – JR3070CT
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 002 – ISOLIERABDECKUNG (SKU: 421904-7)
Position 006 – PIN 3 (SKU: 268094-3)
Position 008 – FÜHRUNG DER ANTRIEBSHÜLSE (SKU: 417791-0)
Position 009 – HÜLSE (SKU: 418311-3)
Position 010 – DRÜCKPLATTE (SKU: 345214-7)
Position 011 – DRUCKFEDER 2 (SKU: 233025-1)
Position 012 – TORSIONSFEDER 17 (SKU: 231687-9)
Position 013 – SCHULTERÄRMEL 14 (SKU: 257742-9)
Position 014 – X-RING 14 (Artikelnummer: 213174-0)
Position 015 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 016 – KAPPE (SKU: 418806-6)
Position 017 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 018 – Getriebegehäuseabdeckung komplett (Artikelnummer: 154551-6)
Position 019 – ANSCHLAGRING E-6 (SKU: 961012-7)
Position 020 – Gleiterhalterung komplett (Artikelnummer: 154502-9)
Position 021 – DRUCKFEDER 5 (SKU: 233038-2)
Position 022 – DICHTUNGSPLATTE 14 (SKU: 423343-7)
Position 023 – Gleitlager 14A (Artikelnummer: 214170-1)
Position 025 – Gleitplatte (Artikelnummer: 345487-2)
Position 026 – GETRIEBEGEHÄUSE (SKU: 317842-8)
Position 028 – PLATTE B (SKU: 345486-4)
Position 030 – Innensechskantschraube M5x8 (Artikelnummer: 265530-0)
Position 032 – Flachkopfschraube M5x16 (Artikelnummer: 911225-0)
Position 033 – LAGERGEHÄUSE (SKU: 317844-4)
Position 036 – O-RING 62 (SKU: 213726-7)
Position 037 – DREHMOMENTBEGRENZER KOMPLETT (SKU: 154549-3)
Position 040 – SCHUHFÜHRER (SKU: 345479-1)
Position 041 – Blattfeder B (Artikelnummer: 232222-6)
Position 043 – PLATTE A (SKU: 345485-6)
Position 044 – Innensechskantschraube M6x14 (Artikelnummer: 265531-8)
Position 046 – RING 21 (SKU: 257265-7)
Position 047 – GEGENGEWICHT (SKU: 313121-2)
Position 048 – KURBELBAUM KOMPLETT (SKU: 154546-9)
Position 049 – FÜHRUNGSPLATTE (SKU: 345489-8)
Position 051 – TORX-INNENSECHSKANTSCHRAUBE M5X (SKU: 265148-7)
Position 052 – NADELLAGER 710 (SKU: 212957-5)
Position 054 – STOPPER (SKU: 418991-5)
Position 055 – DRUCKFEDER 5 (SKU: 231309-1)
Position 056 – HEBEL 20 (SKU: 272247-8)
Position 057 – O-RING 5 (SKU: 213021-5)
Position 058 – O-RING 5 (SKU: 213021-5)
Position 059 – PLATTE C (SKU: 413095-8)
Position 060 – DICHTRING (SKU: 421899-4)
Position 061 – PIN 7 (SKU: 268012-1)
Position 062 – UMSCHALTTASTE (SKU: 162236-0)
Position 063 – Blattfeder A (Artikelnummer: 232221-8)
Position 064 – PIN 3 (SKU: 256158-5)
Position 065 – DRUCKFEDER 6 (SKU: 233345-3)
Position 066 – Schulterstift 5 (SKU: 256492-3)
Position 067 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 068 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 070 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 071 – LAGERHALTER A (SKU: 285719-4)
Position 072 – FAN 70 (SKU: 241863-7)
Position 073 – ANKERBAUGRUPPE 220-240 V (SKU: 513603-6)
Position 074 – ISOLATIONSSCHEIBE (SKU: 681650-6)
Position 075 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 077 – Prallplatte (Artikelnummer: 418817-1)
Position 078 – FELDBAUGRUPPE 220-240 V (SKU: 525718-7)
Position 079 – MOTORGEHÄUSE KOMPLETT (SKU: 154498-4)
Position 081 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 083 – NETZKABEL 1.0-2-4.0 (SKU: 665890-4)
Position 084 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 086 – CORD GUARD 10 (SKU: 682573-1)
Position 087 – Geräuschunterdrücker (Artikelnummer: 645253-0)
Position 088 – Geräuschunterdrücker (Artikelnummer: 645006-7)
Position 089 – Drosselspule (Artikelnummer: 646049-2)
Position 092 – CONTROLLER (SKU: 631651-4)
Position 093 – O-RING 17 (SKU: 213261-5)
Position 094 – ZIFFERBLATT (SKU: 418905-4)
Position 095 – HÜLSE (SKU: 418518-1)
Position 096 – GUMMIBAND (SKU: 421448-7)
Position 097 – JR3070CT TYPENSCHILD (SKU: 861231-4)
Position 099 – Bürstenhalterkappe 7-11 (SKU: 643750-0)
