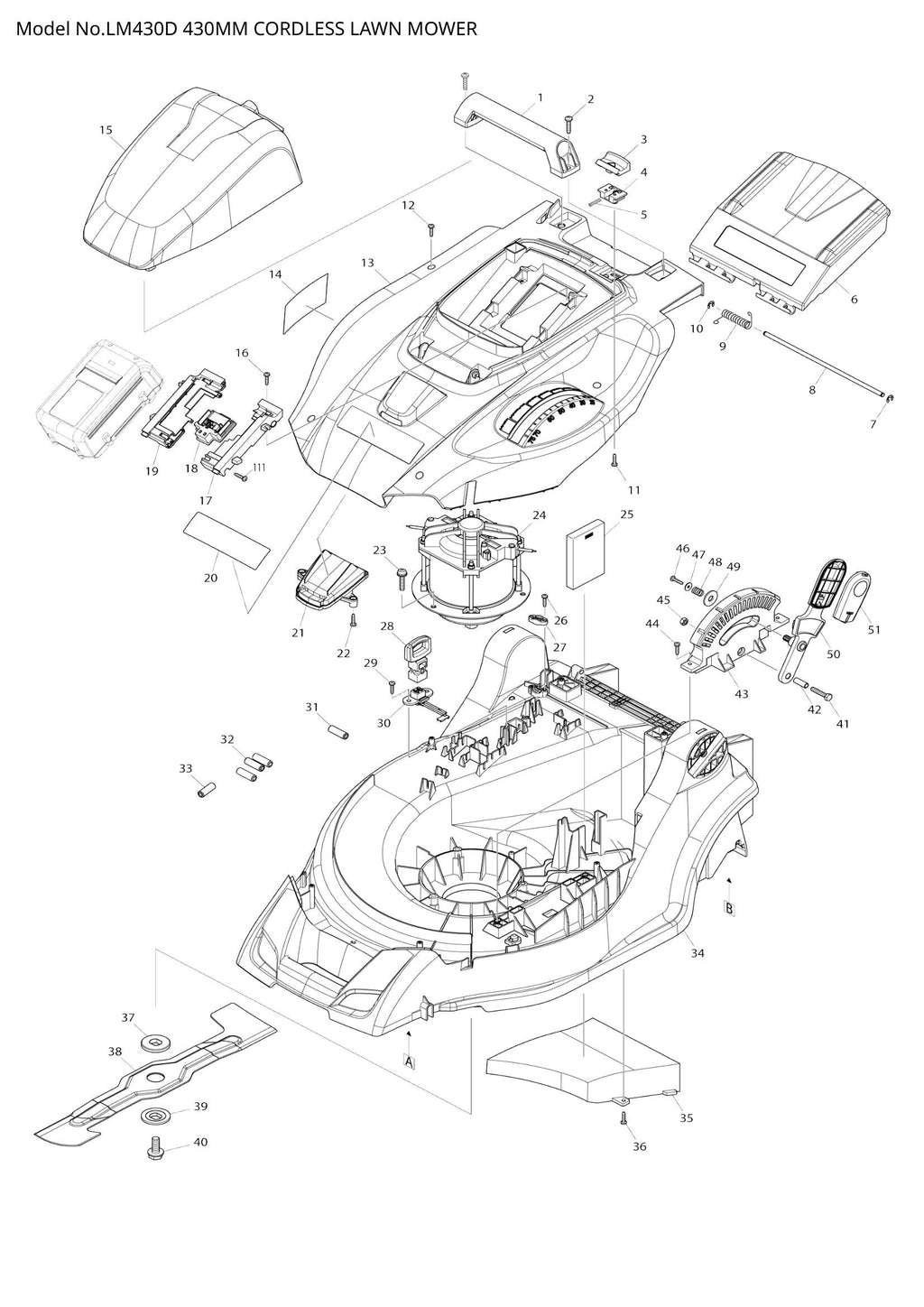

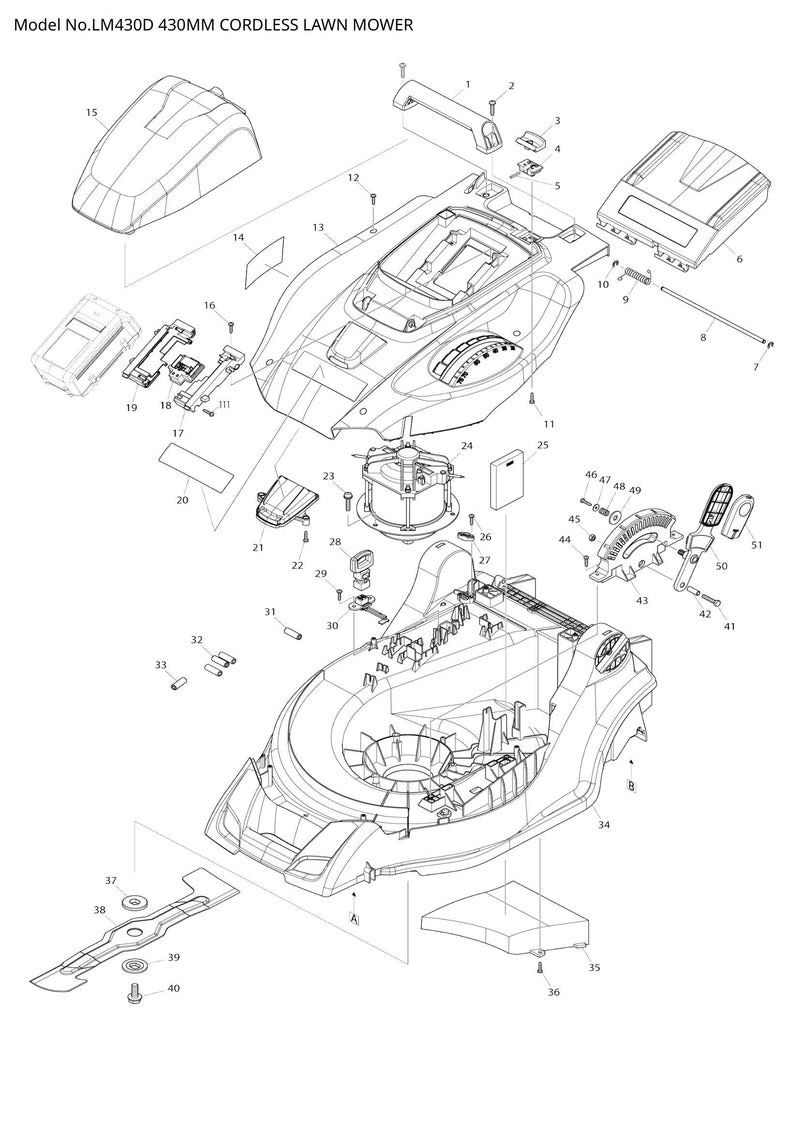

LM430D exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
LM430D exploded view

Explosionszeichnung – LM430D

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – GRIFF A (SKU: 273675-0)
  • Position 002 – Blechschraube 5x25 (Artikelnummer: 266459-3)
  • Position 003 – Verriegelungshebel (Artikelnummer: 453250-0)
  • Position 004 – Verriegelungshebelhalterung (SKU: 453251-8)
  • Position 005 – DRUCKFEDER 4 (SKU: 233173-6)
  • Position 007 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 008 – STANGE 6 (SKU: 256871-5)
  • Position 009 – TORSIONSFEDER 8 (SKU: 233597-6)
  • Position 010 – ANSCHLAGRING E-5 (SKU: 961018-5)
  • Position 011 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 012 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 013 – Verkleidung (Artikelnummer: 453235-6)
  • Position 014 – LM430D-TYPENSCHILD (SKU: 896597-3)
  • Position 016 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 017 – KLEMMENGEHÄUSESATZ (SKU: 187254-7)
  • Position 018 – TERMINAL (SKU: 643849-1)
  • Position 019 – KLEMMENGEHÄUSESATZ (SKU: 187254-7)
  • Position 020 – MAKITA-LOGO-ETIKETT (SKU: 890383-4)
  • Position 022 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 023 – + Linsenkopfschraube M6x30 mit (Artikelnummer: 266774-5)
  • Position 024 – Gleichstrommotor (SKU: 629933-6)
  • Position 025 – CONTROLLER (SKU: 620084-8)
  • Position 026 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 027 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 028 – SCHLÜSSEL (SKU: 643890-4)
  • Position 029 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 030 – FÜHRUNGSEINHEIT (SKU: 638946-6)
  • Position 031 – LEITUNGSFILTER (SKU: 688165-4)
  • Position 032 – LEITUNGSFILTER (SKU: 688165-4)
  • Position 033 – LEITUNGSFILTER (SKU: 688165-4)
  • Position 035 – UNTER DER ABDECKUNG (SKU: 453239-8)
  • Position 036 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 037 – INNENFLANSCH 40 (SKU: 224444-2)
  • Position 039 – ÄUSSERER FLANSCH 40 (SKU: 224445-0)
  • Position 040 – SECHSKANTSCHRAUBE M10X25 (SKU: 266731-3)
  • Position 041 – SECHSKANTSCHRAUBE M6X30 (SKU: 921352-5)
  • Position 042 – HÜLSE 6 (SKU: 257670-8)
  • Position 043 – Justierplatte (Artikelnummer: 453255-0)
  • Position 044 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 045 – SECHSKANTMUTTER M6 (SKU: 931302-2)
  • Position 046 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 047 – Unterlegscheibe 4 (Artikelnummer: 267102-7)
  • Position 048 – DRUCKFEDER 9 (SKU: 231297-2)
  • Position 049 – Unterlegscheibe 9 (Artikelnummer: 253808-3)
  • Position 053 – Sechskantmutter mit Bund M8 (Artikelnummer: 252145-2)
  • Position 056 – KUGELLAGER 6200ZZ (SKU: 210070-3)
  • Position 057 – HINTERE WELLE (SKU: 165669-8)
  • Position 058 – KUGELLAGER 6200ZZ (SKU: 210070-3)
  • Position 061 – Sechskantmutter mit Bund M8 (Artikelnummer: 252145-2)
  • Position 063 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 064 – PLATTE (SKU: 346545-7)
  • Position 065 – SECHSKANT-SICHERUNGSMUTTER M5-8 (SKU: 252103-8)
  • Position 066 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 067 – Pleuelstange (Artikelnummer: 346543-1)
  • Position 068 – Zugfeder 16 (Artikelnummer: 231875-8)
  • Position 069 – Unterlegscheibe 5 (Artikelnummer: 941101-4)
  • Position 070 – SECHSKANTMUTTER M5-8 (SKU: 252103-8)
  • Position 072 – Sechskantmutter mit Bund M8 (Artikelnummer: 252145-2)
  • Position 075 – KUGELLAGER 6200ZZ (SKU: 210070-3)
  • Position 076 – VORDERE WELLE (SKU: 165668-0)
  • Position 077 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 079 – KUGELLAGER 6200ZZ (SKU: 210070-3)
  • Position 082 – Sechskantmutter mit Bund M8 (Artikelnummer: 252145-2)
  • Position 084 – SCHALTHEBEL (SKU: 331975-5)
  • Position 085 – SCHALTHEBELGEHÄUSE (SKU: 453246-1)
  • Position 086 – SCHALTHEBELGEHÄUSEABDECKUNG (SKU: 453247-9)
  • Position 087 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 088 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 089 – SCHALTKASTENABDECKUNG KOMPLETT (SKU: 141298-1)
  • Position 090 – PH-SCHRAUBE M4X20 MIT WR (SKU: 911138-5)
  • Position 091 – HEBEL (SKU: 453248-7)
  • Position 092 – Zugfeder 9 (Artikelnummer: 231876-6)
  • Position 093 – SCHALTERKNOPF (SKU: 453249-5)
  • Position 094 – DRUCKFEDER 6 (SKU: 233068-3)
  • Position 095 – SCHALTER D3V-16-3A5 (SKU: 650681-6)
  • Position 096 – SCHALTKASTEN (SKU: 453244-5)
  • Position 097 – Zugentlastung (Artikelnummer: 687123-7)
  • Position 098 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 100 – NETZKABEL #18-2-1.2 (SKU: 664780-8)
  • Position 102 – Flügelmutter M6 (Artikelnummer: 264070-5)
  • Position 103 – Flügelmutter M6 (Artikelnummer: 264070-5)
  • Position 106 – HALTER 9-19 (SKU: 453385-7)
  • Position 107 – Rändelschraube M8X35 (SKU: 266729-0)
  • Position 108 – Rändelschraube M8X35 (SKU: 266729-0)
  • Position 111 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 113 – Unterlegscheibe 5 (Artikelnummer: 267438-4)
  • Position 114 – Blechschraube 4x18 (Artikelnummer: 266326-2)
  • Position 115 – Blechschraube 4x18 S (Artikelnummer: 266326-2)
