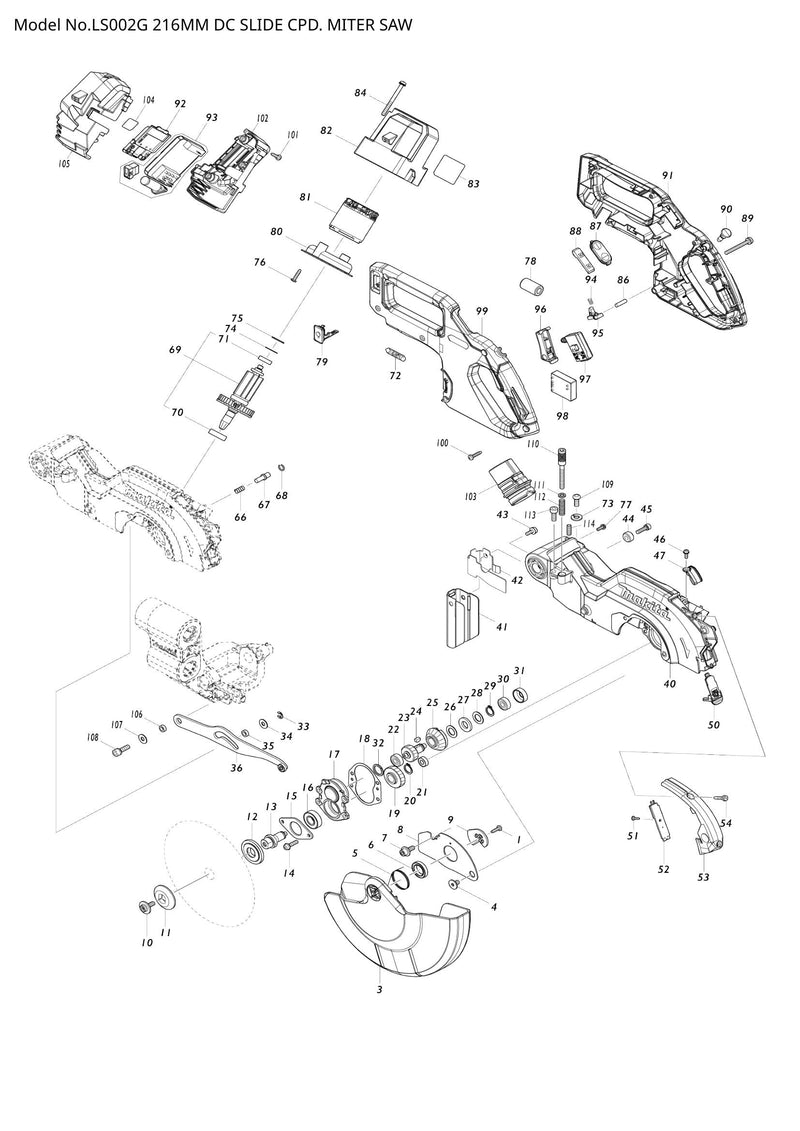

Explosionszeichnung – LS002G

Name: Explosionszeichnung – LS002G
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Aktie:

Auf Lager

Menge:

Teile dieses Produkt

Position 001 – Blechschraube 4x14 (Artikelnummer: 266192-7)
Position 004 – Innensechskantschraube M6 (Artikelnummer: 265985-9)
Position 005 – TORSIONSFEDER 30 (SKU: 232311-7)
Position 007 – Innensechskantschraube M6x16 (Artikelnummer: 266732-1)
Position 008 – MITTLERE ABDECKUNG (SKU: 347731-3)
Position 009 – MITTELPLATTE (SKU: 347059-9)
Position 010 – SECHSKANTSCHRAUBE M6X16 (SKU: 266733-9)
Position 011 – ÄUSSERER FLANSCH 40 (SKU: 224275-9)
Position 012 – INNENFLANSCH 40 (SKU: 224614-3)
Position 013 – SPINDEL (SKU: 327697-3)
Position 014 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 015 – LAGERHALTER 52 (SKU: 285043-5)
Position 016 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 017 – LAGERGEHÄUSE (SKU: 312A44-7)
Position 018 – DICHTUNG (SKU: 422652-1)
Position 019 – SCHRÄGZAHNRAD 43 (SKU: 227838-0)
Position 020 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 021 – KUGELLAGER 696ZZ (SKU: 210006-2)
Position 022 – KUGELLAGER 607LLB (SKU: 211021-9)
Position 023 – SCHRÄGZAHNRAD 30 (SKU: 227837-2)
Position 024 – WOODRUFF KEY 4 (SKU: 254011-9)
Position 025 – Spiralkegelrad 33 (Artikelnummer: 227836-4)
Position 026 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 027 – GUMMISCHEIBE 12 (SKU: 261104-5)
Position 028 – Unterlegscheibe 12 (Artikelnummer: 253744-3)
Position 029 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 030 – KUGELLAGER 607LLB (SKU: 211021-9)
Position 031 – GUMMIRING 19 (SKU: 424605-6)
Position 032 – URETHAN-UNTERLEGSCHEIBE 15 (SKU: 261153-2)
Position 033 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 034 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 035 – RING 6 (SKU: 257163-5)
Position 036 – Verbindungsplatte komplett (Artikelnummer: 140W98-4)
Position 040 – Klingengehäuse komplett (SKU: 140W84-5)
Position 041 – GUARD (SKU: 422651-3)
Position 042 – Schutzplatte (Artikelnummer: 345438-5)
Position 043 – Flachkopfschraube M4x12 (Artikelnummer: 911119-9)
Position 044 – HÜLSE 6 (SKU: 257785-1)
Position 045 – Innensechskantschraube M5x18 (Artikelnummer: 922226-3)
Position 046 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 047 – BLECHABDECKUNG (SKU: 458075-7)
Position 050 – LINSE KOMPLETT (SKU: 140X03-7)
Position 051 – Blechschraube 3x10 (Artikelnummer: 266421-8)
Position 052 – LED-SCHALTUNG (SKU: 620E07-6)
Position 053 – LED-Abdeckung komplett (SKU: 141A59-5)
Position 054 – Blechschraube CT 4X16 (SKU: 266034-5)
Position 066 – DRUCKFEDER 7 (SKU: 231240-1)
Position 067 – PIN 6 (SKU: 256633-1)
Position 068 – RINGFEDER 8 (SKU: 231928-3)
Position 069 – ROTORBAUGRUPPE (SKU: 519649-0)
Position 070 – KUGELLAGER 6001DDW (SKU: 211131-2)
Position 071 – KUGELLAGER 607DDW (SKU: 210017-7)
Position 072 – XGT-LOGO-ETIKETT (SKU: 8024V5-2)
Position 073 – Federscheibe 6 (SKU: 942151-2)
Position 074 – Unterlegscheibe 14 (Artikelnummer: 253842-3)
Position 075 – URETHAN-UNTERLEGSCHEIBE 15 (SKU: 261153-2)
Position 076 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 077 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 079 – KAPPE KOMPLETT (SKU: 140F99-0)
Position 080 – Prallplatte (Artikelnummer: 459933-0)
Position 082 – MOTORGEHÄUSE (SKU: 412926-8)
Position 083 – LS002G TYPENSCHILD (SKU: 858A05-8)
Position 084 – Flachkopfschraube M5x55 (Artikelnummer: 911278-9)
Position 086 – PIN 5 (SKU: 256123-4)
Position 087 – SCHALTERPLATTE KOMPLETT (SKU: 140X02-9)
Position 088 – SCHALTEREINHEIT (SKU: 631973-2)
Position 089 – Flachkopfschraube M5x45 (Artikelnummer: 911268-2)
Position 090 – SCHALTERKNOPF (SKU: 417113-4)
Position 091 – DRÜCKERSET (SKU: 183R96-5)
Position 092 – TERMINALEINHEIT (SKU: 632P64-8)
Position 094 – DRUCKFEDER 4 (SKU: 231026-3)
Position 095 – Verriegelungshebel (Artikelnummer: 416533-9)
Position 096 – SCHALTHEBEL (SKU: 459966-5)
Position 097 – SCHALTER C3XA-1PSPM (SKU: 651083-9)
Position 098 – STROMVERSORGUNGSKREIS (SKU: 620E08-4)
Position 099 – DRÜCKERSET (SKU: 183R96-5)
Position 100 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 101 – Blechschraube 4x18 (Artikelnummer: 265995-6)
Position 102 – BATTERIEGEHÄUSE-SET (SKU: 183R92-3)
Position 103 – Staubdüse (Artikelnummer: 459250-8)
Position 104 – LS002G SERIENNR.-ETIKETT (SKU: 858A11-3)
Position 105 – BATTERIEGEHÄUSE-SET (SKU: 183R92-3)
Position 106 – RING 6 (SKU: 257163-5)
Position 107 – Unterlegscheibe 6 (Artikelnummer: 253804-1)
Position 108 – Innensechskantschraube M6x20 (Artikelnummer: 922331-6)
Position 109 – HS-Rundkopfschraube M6x1 (Artikelnummer: 265484-1)
Position 110 – Innensechskantschraube M6X45 (SKU: 265B58-0)
Position 111 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
Position 112 – DRUCKFEDER 7 (SKU: 233343-7)
Position 113 – Innensechskantschraube M6x16 (Artikelnummer: 266757-5)
Position 114 – HSS-Stellschraube (flache Spitze) M6X (SKU: 266321-2)
Position 115 – STANGE 16 (SKU: 327710-7)
Position 116 – HÜLSE 17-23 (SKU: 416905-8)
Position 118 – HÜLSE 17-23 (SKU: 416905-8)
Position 119 – SPERRSTIFT 7-9 (SKU: 327702-6)
Position 120 – DRUCKFEDER 7 (SKU: 234316-3)
Position 121 – KNOPF 20 (SKU: 271428-1)
Position 122 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 123 – + Linsenkopfschraube M6 (Artikelnummer: 251267-5)
Position 124 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 125 – Wellenscheibe 8 (SKU: 253948-7)
Position 126 – STOPPERARM (SKU: 344643-1)
Position 127 – Flachkopfschraube M4x12 (Artikelnummer: 911119-9)
Position 130 – Innensechskantschraube M5x30 (Artikelnummer: 922251-4)
Position 131 – VIERKANTSTANGE (SKU: 327705-0)
Position 132 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 133 – SCHIENENHALTER (SKU: 412938-1)
Position 134 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 135 – EINLASS (SKU: 412947-0)
Position 136 – SPERRSTIFT 7-9 (SKU: 327702-6)
Position 137 – DRUCKFEDER 7 (SKU: 234316-3)
Position 138 – KNOPF 20 (SKU: 271428-1)
Position 139 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 140 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 141 – INDIKATIONSSCHILD R (SKU: 412943-8)
Position 142 – INDIKATIONSSCHILD L (SKU: 412942-0)
Position 143 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 144 – Innensechskantschraube M6X25 (SKU: 251582-7)
Position 145 – HEBEL 30 (SKU: 271466-3)
Position 146 – TORSIONSFEDER 8 (SKU: 232651-3)
Position 147 – RING 8 (SKU: 257848-3)
Position 148 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 149 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 151 – SECHSKANT-SICHERUNGSMUTTER M10-17 (SKU: 252130-5)
Position 152 – Unterlegscheibe 10 (Artikelnummer: 253024-7)
Position 153 – Schubnadelkäfig 1024 (SKU: 216413-7)
Position 155 – Unterlegscheibe 8 (Artikelnummer: 253215-0)
Position 156 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 158 – Staubführungshalter (Artikelnummer: 412944-6)
Position 159 – PH-SCHRAUBE M4X16 MIT WR (SKU: 911128-8)
Position 160 – STAUBFÜHRUNG (SKU: 422648-2)
Position 161 – Flachkopfschraube M4x12 (Artikelnummer: 911118-1)
Position 162 – Unterlegscheibe 4 (Artikelnummer: 253400-5)
Position 163 – SCHLOSSPLATTE (SKU: 347759-1)
Position 164 – HÜLSE 8 (SKU: 257849-1)
Position 165 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 166 – Schubnadelkäfig 821 (SKU: 216415-3)
Position 167 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 168 – Schlosswelle komplett (Artikelnummer: 162942-7)
Position 169 – Flachkopfschraube M4x12 (Artikelnummer: 911119-9)
Position 171 – Sechskantschraube M8x40 (Artikelnummer: 265442-7)
Position 172 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 173 – Schubnadelkäfig 821 (SKU: 216415-3)
Position 174 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 175 – Innensechskantschraube M6X25 (SKU: 251582-7)
Position 176 – Innensechskantschraube M6X25 (SKU: 251582-7)
Position 177 – STOPPERSTANGE (SKU: 327704-2)
Position 178 – DRUCKFEDER 6 (SKU: 234122-6)
Position 179 – HEBEL 24 (SKU: 271465-5)
Position 180 – ANSCHLAGRING E-5 (SKU: 961018-5)
Position 181 – DREHBASIS KOMPLETT (SKU: 140W81-1)
Position 182 – Flachkopfschraube M4x12 (Artikelnummer: 911119-9)
Position 183 – INDIKATIONSSCHILD (SKU: 459928-3)
Position 184 – MITTELWELLE (SKU: 327698-1)
Position 185 – DRUCKFEDER 9 (SKU: 231418-6)
Position 186 – Unterlegscheibe 8 (Artikelnummer: 253731-2)
Position 187 – EINSTELLSCHRAUBE M8X27 (SKU: 266432-3)
Position 188 – ANSCHLAGRING E-12 (SKU: 961062-2)
Position 189 – GRIP 46 (SKU: 271464-7)
Position 190 – GRIP 38 (SKU: 271463-9)
Position 194 – Verriegelungsstange 6 (Artikelnummer: 327700-0)
Position 195 – Drehstopper (Artikelnummer: 313326-4)
Position 196 – PIN 5 (SKU: 256186-0)
Position 197 – STOPPERHALTER (SKU: 347601-6)
Position 198 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 199 – PIN-HALTER (SKU: 312A46-3)
Position 200 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 201 – BLEIBLOCK (SKU: 412941-2)
Position 202 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 203 – PIN 3 (Artikelnummer: 256267-0)
Position 204 – SPERRSTIFT 6 (SKU: 327701-8)
Position 205 – HEBEL 38 (SKU: 412939-9)
Position 206 – HEBELPLATTE (SKU: 347760-6)
Position 207 – Blechschraube 4x14 (Artikelnummer: 266192-7)
Position 208 – Flachkopfschraube M3x10 (Artikelnummer: 911013-5)
Position 209 – DRUCKFEDER 6 (SKU: 233201-7)
Position 210 – Unterlegscheibe 6 (Artikelnummer: 941152-7)
Position 211 – GETRIEBEABDECKUNG (SKU: 312A45-5)
Position 212 – Flachkopfschraube M5x20 (Artikelnummer: 911233-1)
Position 213 – OBERER ZAUN L KOMPLETT (SKU: 140W85-3)
Position 214 – OBERER ZAUN R KOMPLETT (SKU: 140W86-1)
Position 216 – HSHBOLT M6X25 MIT WG (SKU: 922344-7)
Position 217 – Rändelschraube M6X14 (SKU: 265701-9)
Position 218 – Führungszaun (SKU: 312A38-2)
Position 219 – Gleitplatte (Artikelnummer: 347758-3)
Position 220 – Basisträger (Artikelnummer: 327706-8)
Position 221 – Rändelschraube M5X10 (SKU: 265785-7)
Position 222 – BASIS KOMPLETT (SKU: 140W80-3)
Position 223 – HSS-Stellschraube (flache Spitze) M5X (SKU: 266264-8)
Position 224 – STANGE 10 (SKU: 327703-4)
Position 225 – SUB BASE L (SKU: 312A42-1)
Position 226 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
Position 227 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 228 – Rändelschraube M5X10 (SKU: 265785-7)
Position 229 – STANGE 10 (SKU: 327703-4)
Position 230 – SUB BASE R (SKU: 312A43-9)
Position 231 – HSHBOLT M5X12 MIT W (SKU: 922211-6)
Position 232 – ANSCHLAGRING E-7 (SKU: 961013-5)
Position 233 – CAP 13 (SKU: 286044-6)
Position 234 – + Linsenkopfschraube M5 (Artikelnummer: 251546-1)
Position 235 – Gehrungsmaßplatte (SKU: 347756-7)
Position 236 – Gehrungsverriegelungsplatte (SKU: 347757-5)
Position 237 – Staubdüsenbaugruppe (SKU: 127692-1)
Position 238 – SCHLAUCHVERBINDER (SKU: 412945-4)
Position 239 – SCHLAUCH 20-0.4 (SKU: 245062-3)
Position 240 – TASTE A (SKU: 458939-5)
Position 241 – DRUCKFEDER 5 (SKU: 232485-4)
Position 242 – SCHLAUCHVERBINDUNG (SKU: 412946-2)
Position 243 – CONTROLLER BS (SKU: 620N49-4)
Position 244 – Flachkopfschraube M2x6 S (Artikelnummer: 652119-7)

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern weder Kreditkartendaten noch haben wir Zugriff auf Ihre Kreditkarteninformationen.

Land

Provinz

PLZ

Wiederhersstellung des Passwortes

Mein Konto erstellen

Explosionszeichnung – LS002G

Beschreibung

Zahlung & Sicherheit

Das Verschiffen schätzen

Customer Reviews

Das könnte Ihnen auch gefallen

Zuletzt angesehen

Explosionszeichnung – LS002G

Beschreibung

Zahlung &amp; Sicherheit

Das Verschiffen schätzen

Customer Reviews

Zahlung & Sicherheit
