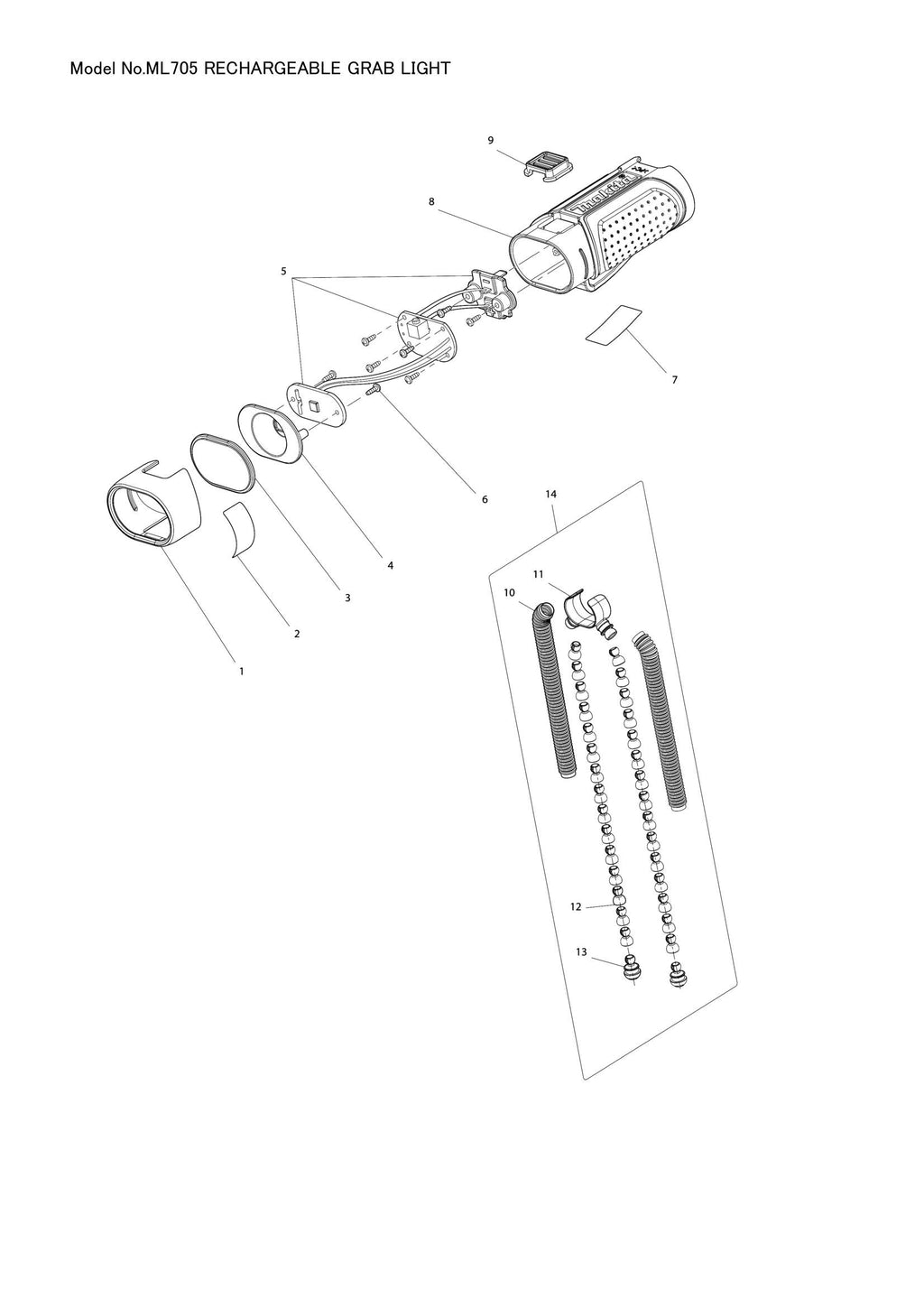

ML705 exploded view
Zum Zoomen über das Bild scrollen Klicke zum Zoomen auf das Bild
ML705 exploded view

Explosionszeichnung – ML705

Makita
Preis:
€0,00

Beschreibung

  • Position 001 – KOPFABDECKUNG C1705714002 (SKU: GM00001133)
  • Position 002 – LASERETIKETT D0271400300 (SKU: GM00001156)
  • Position 003 – OBJEKTIV C1700714004 (SKU: GM00001132)
  • Position 004 – REFLEKTOR C1700714003 (SKU: GM00001131)
  • Position 006 – Blechschraube 2x6 BB (Artikelnummer: GM00001129)
  • Position 009 – SCHALTERABDECKUNG C9800714008 (SKU: GM00001127)
  • Position 010 – HÜLSE A3230200001 (SKU: GM00001125)
  • Position 012 – VERBINDUNG C0110714010 (SKU: GM00001122)
  • Position 013 – Gelenkendkappe C0110714011 (SKU: GM00001121)
  • Position 014 – BEINBAUGRUPPE G0671400100 (SKU: GM00001126)
