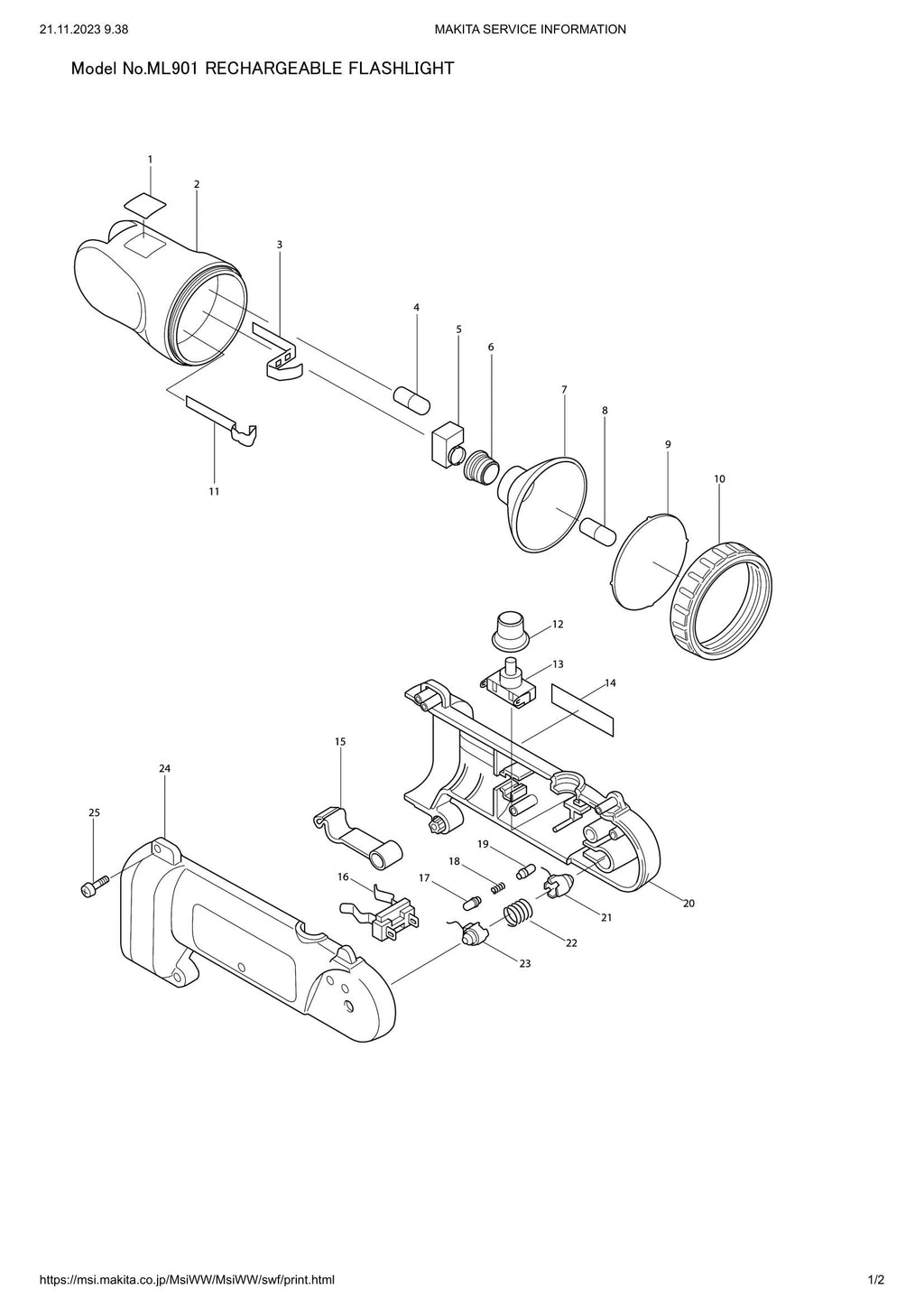

ML901 exploded view
Zum Vergrößern mit der Maus über das Bild fahren Klicken Sie auf das Bild, um es zu vergrößern
ML901 exploded view

Explosionszeichnung – ML901

Makita
Preis:
€0,00
Aktie:
Auf Lager

Beschreibung

  • Position 001 – MAKITA LABEL (SKU: 819088-7)
  • Position 002 – GEHÄUSEKOPF (SKU: 415760-5)
  • Position 003 – GLÜHBIRNENKONTAKTPLATTE A (SKU: 654136-3)
  • Position 004 – GLÜHBIRNE ROS92340201 (SKU: 192545-3)
  • Position 005 – SCHUTZ FÜR KONTAKT (SKU: 415810-6)
  • Position 006 – GLÜHBIRNENFASSUNG C2110901006 (SKU: 415855-4)
  • Position 007 – REFLEKTOR G970200400 (SKU: 163368-6)
  • Position 008 – GLÜHBIRNE ROS92340201 (SKU: 192545-3)
  • Position 009 – LINSE (SKU: 415866-9)
  • Position 011 – GLÜHBIRNENKONTAKTPLATTE B (SKU: 654137-1)
  • Position 012 – ABDECKUNG C9010901009 (SKU: 421540-9)
  • Position 013 – SCHALTER DPC-1111-02 (SKU: 651709-3)
  • Position 014 – NAMENSSCHILD (SKU: 858107-4)
  • Position 015 – SET PLATE (SKU: 344121-1)
  • Position 016 – BATTERIEHALTER (SKU: 643926-9)
  • Position 017 – Klopfwelle (Artikelnummer: 415811-4)
  • Position 018 – DRUCKFEDER 4 (SKU: 233143-5)
  • Position 019 – Klopfwelle (Artikelnummer: 415811-4)
  • Position 020 – GEHÄUSE L (SKU: 415761-3)
  • Position 021 – PIVOT TERMINAL UNIT L (SKU: 632523-6)
  • Position 022 – DRUCKFEDER 7 (SKU: 233144-3)
  • Position 023 – PIVOT TERMINAL UNIT R (SKU: 632524-4)
  • Position 024 – GEHÄUSE R (SKU: 415762-1)
  • Position 025 – + Blechschraube 3X14 (Artikelnummer: 265869-1)
