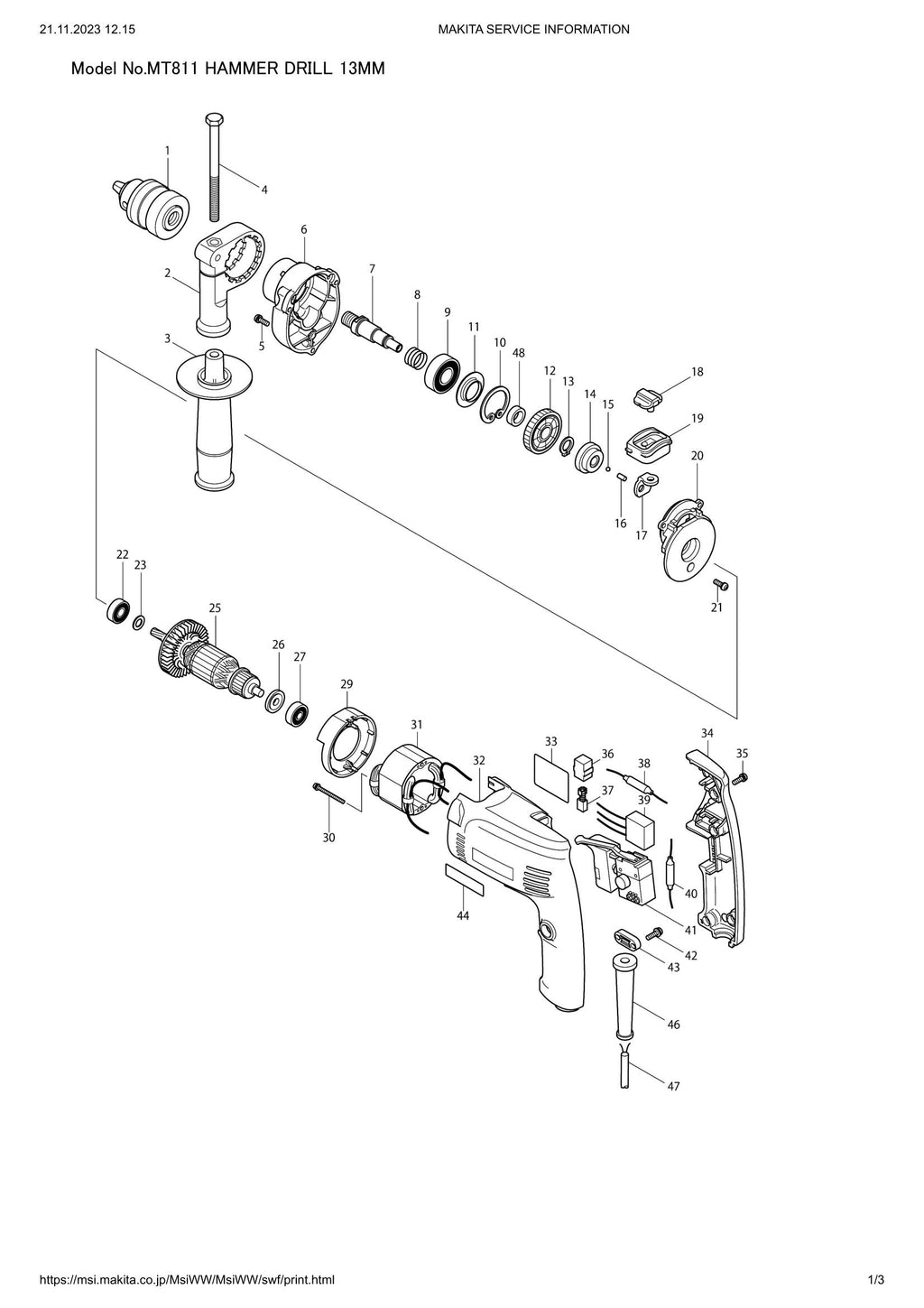

Explosionszeichnung – MT811

Name: Explosionszeichnung – MT811
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – GRIFFBASIS (SKU: 417822-5)
Position 004 – SECHSKANTSCHRAUBE M8X110 (SKU: 265495-6)
Position 005 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 006 – GETRIEBEGEHÄUSE (SKU: 418393-5)
Position 007 – SPINDEL (SKU: 324223-9)
Position 008 – DRUCKFEDER 16 (SKU: 233330-6)
Position 010 – Sicherungsring R-35 (SKU: 962153-2)
Position 011 – RING 19 (SKU: 257246-1)
Position 013 – Sicherungsring (außen) S-12 (SKU: 961052-5)
Position 014 – NOCKENWELLEN KOMPLETT (SKU: 153299-7)
Position 015 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 016 – PIN 4 (SKU: 256251-5)
Position 017 – WECHSELPLATTE (SKU: 345228-6)
Position 018 – SCHALTHEBEL (SKU: 417819-4)
Position 019 – HEBELGEHÄUSE (SKU: 417820-9)
Position 020 – INNENGEHÄUSE (SKU: 317553-5)
Position 021 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 022 – KUGELLAGER 608ZZ (SKU: 210029-0)
Position 023 – Unterlegscheibe 8 (Artikelnummer: 267240-5)
Position 025 – Armatur 230-240V (SKU: 619088-5)
Position 026 – ISOLATIONSSCHEIBE (SKU: 681662-9)
Position 027 – KUGELLAGER 627ZZ (SKU: 210030-5)
Position 029 – Prallplatte (Artikelnummer: 417821-7)
Position 030 – Blechschraube 3x40 (Artikelnummer: 266327-0)
Position 031 – FELDBAUGRUPPE 230-240 V (SKU: 529083-6)
Position 032 – MOTORGEHÄUSE (SKU: 183702-4)
Position 034 – GRIFFABDECKUNG (SKU: 417817-8)
Position 035 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 038 – Drosselspule (Artikelnummer: 646148-0)
Position 039 – Geräuschunterdrücker (Artikelnummer: 645195-8)
Position 040 – Drosselspule (Artikelnummer: 646147-2)
Position 041 – SCHALTER FA1-3/2BEZ-3 (SKU: 650555-1)
Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 043 – Zugentlastung (Artikelnummer: 687124-5)
Position 044 – MAKTEC-LOGO-ETIKETT (SKU: 819126-5)
Position 046 – Kabelschutz 8-85 (SKU: 682569-2)

Explosionszeichnung – MT811

Beschreibung

Explosionszeichnung – MT811
