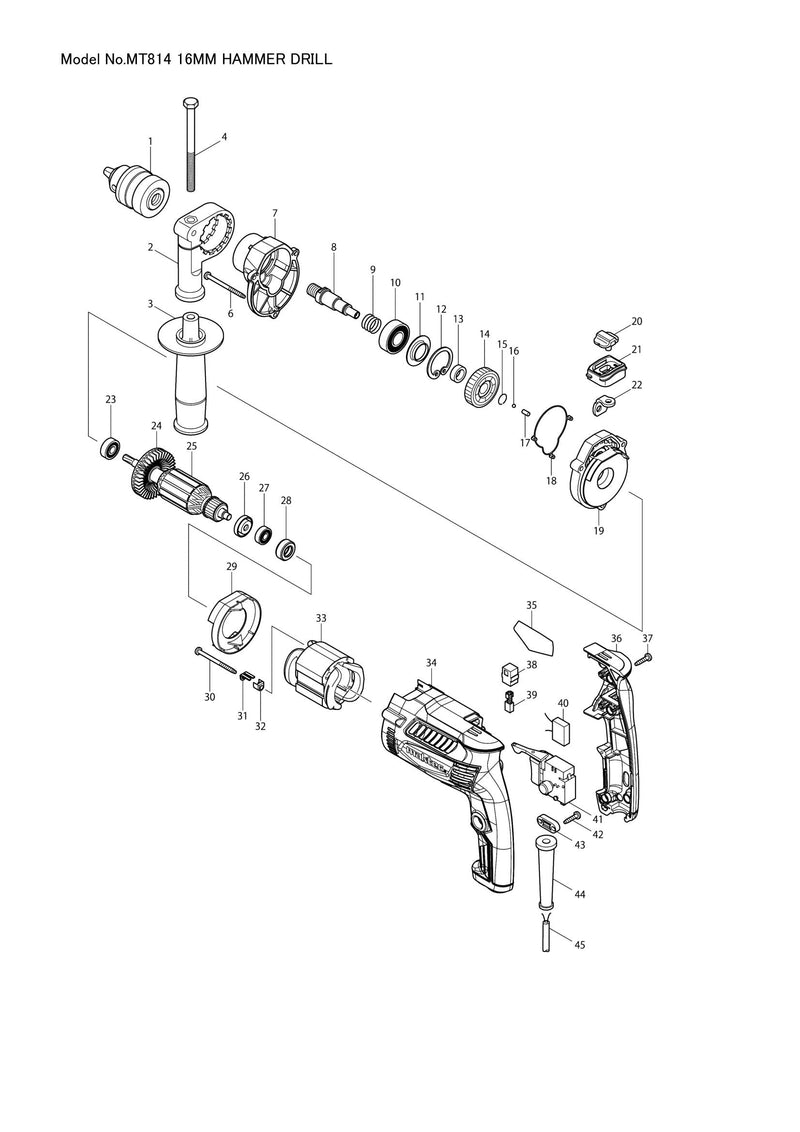

Explosionszeichnung – MT814

Name: Explosionszeichnung – MT814
Brand: Makita
Availability: InStock

Makita

Preis:

€0,00

Menge:

Teile dieses Produkt

Position 002 – GRIFFBASIS (SKU: 417822-5)
Position 003 – GRIP 36 KOMPLETT (SKU: 153503-4)
Position 004 – SECHSKANTSCHRAUBE M8X110 (SKU: 265495-6)
Position 006 – Blechschraube 4x30 (Artikelnummer: 266361-0)
Position 007 – GETRIEBEGEHÄUSE (SKU: 451907-7)
Position 009 – DRUCKFEDER 16 (SKU: 233330-6)
Position 011 – RING 19 (SKU: 257246-1)
Position 012 – Sicherungsring R-35 (SKU: 962153-2)
Position 013 – RING 12 (SKU: 257173-2)
Position 014 – SCHRÄGZAHNRAD 37 (SKU: 226589-2)
Position 015 – RINGFEDER 12 (SKU: 233938-6)
Position 016 – STAHLKUGEL 3,5 (SKU: 216001-0)
Position 017 – PIN 4 (SKU: 256251-5)
Position 018 – DICHTRING (SKU: 424112-9)
Position 020 – SCHALTHEBEL (SKU: 417819-4)
Position 021 – HEBELGEHÄUSE (SKU: 451908-5)
Position 022 – WECHSELPLATTE (SKU: 345944-0)
Position 023 – KUGELLAGER 608LLB (SKU: 211031-6)
Position 024 – FAN 55 (SKU: 241869-5)
Position 025 – ANKERBAUGRUPPE 240 V (SKU: 510164-7)
Position 026 – ISOLATIONSSCHEIBE (SKU: 681636-0)
Position 027 – KUGELLAGER 607ZZ (SKU: 210062-2)
Position 028 – GUMMIRING 19 (SKU: 421808-3)
Position 029 – LEITERPLATTE (SKU: 450620-4)
Position 031 – HALTERUNG (SKU: 344871-8)
Position 035 – MT814 TYPENSCHILD (SKU: 868126-2)
Position 036 – GRIFFABDECKUNG KOMPLETT (SKU: 140427-3)
Position 037 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 040 – Rauschunterdrücker (Artikelnummer: 645200-1)
Position 041 – SCHALTER DGQ-1104H (SKU: 650586-0)
Position 042 – Blechschraube 4x18 (Artikelnummer: 266326-2)
Position 043 – Zugentlastung (Artikelnummer: 687124-5)
Position 044 – Kabelschutz 8-85 (SKU: 682569-2)
Position 046 – SECHSKANTSCHEIBE (SKU: 345280-4)

Explosionszeichnung – MT814

Beschreibung

Explosionszeichnung – MT814
